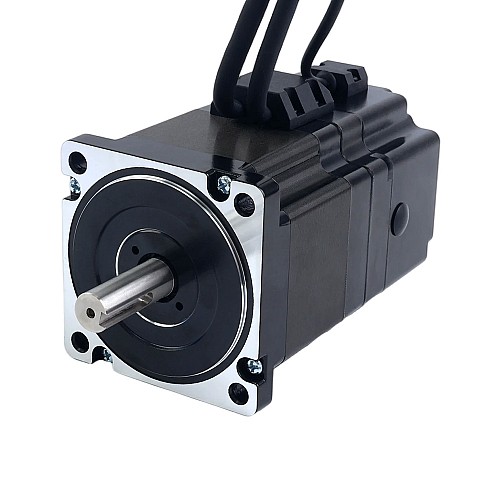

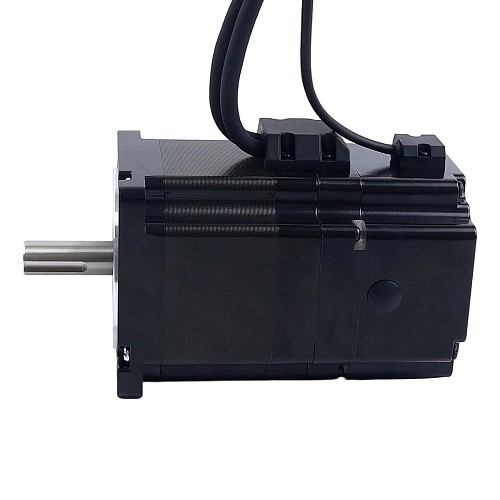

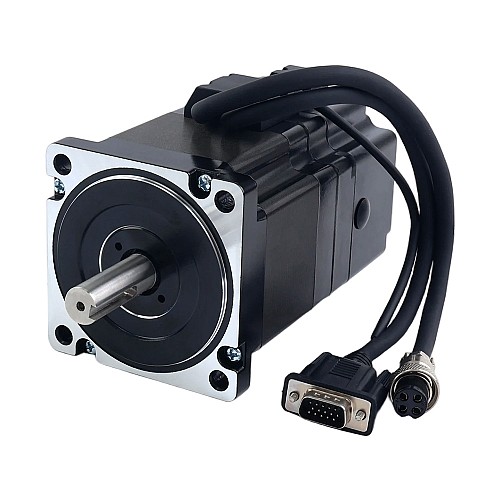

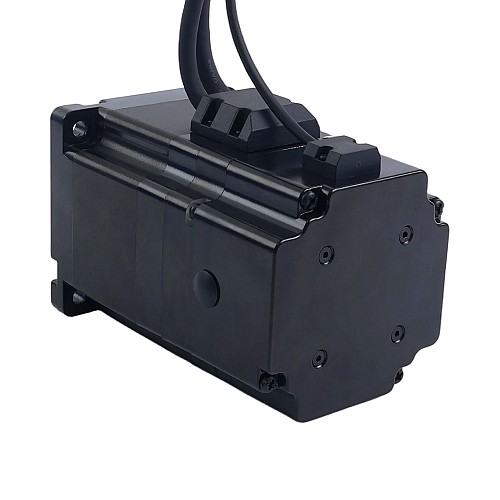

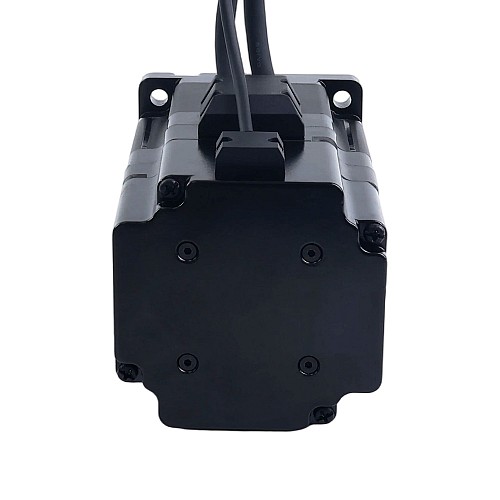

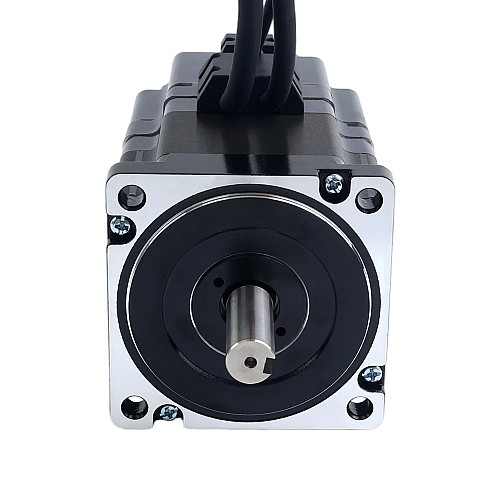

S Seri Nema 34 Kapalı Döngü Step Motor 4,3Nm(608,93oz.in) Elektromanyetik Frenli 7,0Nm(991,28oz.in)

0 yorum - Yorum Yap

4.131,56 TL

5 + 3.927,44 TL

10 + 3.742,53 TL

50 + 3.574,28 TL

100 + 3.420,55 TL

Stokta var: 10000
Modeli: 34HS30-6004D-E1000-B700
Brüt ağırlık: 3.45kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Bu, 4,3Nm(608,93oz.in) tutma torkuna ve 6,0A anma akımına sahip bir S serisi Nema 34 kapalı döngü step motordur. 1000ppr optik artırmalı enkoder ve 24V 7,0Nm(991,28oz.in) elektromanyetik fren ile donatılmıştır, kapalı döngü kontrolün hassasiyeti ve güvenilirliğini, güç kesintili frenin güvenliği ve enerji verimliliği ile birleştirir. Başlıca, güç kesintisinde kilitleme ve hassas konumlandırma gerektiren dikey eksenler ve robotlar gibi otomatik ekipmanlarda kullanılır.

Elektriksel Özellikler

Üretici Parça Numarası: 34HS30-6004D-E1000-B700
Faz Sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 4,3Nm(608,93oz.in)
Anma Akımı/faz: 6,0A
Faz Direnci: 0,3ohms
Endüktans: 2,1mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Gövde Boyutu: 86 x 86mm
Gövde Uzunluğu: 139mm
Mil Çapı: Φ14mm
Mil Uzunluğu: 37mm
Kanal Uzunluğu: 25mm
Uç Sayısı: 4
Fren Kablo Uzunluğu: 180mm
Motor Kablo Uzunluğu: 300mm
Encoder Kablo Uzunluğu: 300mm
Ağırlık: 3,15kg

Enkoder Özellikleri

Çıkış Devre Tipi: Diferansiyel tip
Enkoder Tipi: Optik Artırmalı
Enkoder Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyal Kanalları: 2 kanal
Minimum Besleme Gerilimi: 4,5V
Maksimum Besleme Gerilimi: 5V
Çıkış Akımı: 25mA
Çıkış Yüksek Gerilimi: 4,5V
Çıkış Düşük Gerilimi: 4,2-4,3V
Maksimum Çıkış Frekansı: 60kHz

Fren Bağlantıları

Kırmızı--24V+
Siyah--24V-
7,0Nm(991,28oz.in)

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Enkoder	VCC	GND	EA+	EA-	EB+	EB-

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Kodlayıcı/Fren
Anma Akımı (A)	6
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	2
Endüktans (mH)	2.1
Faz Direnci (ohm)	0.3
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tutma Torku (Ncm)	430
Fren Özellikleri
Fren Akımı (A)	0.18
Fren Gücü (W)	4.32
Fren Nominal Voltajı (V)	24
Fren Tipi	Güç Kapalı Fren
Fren Torku (Ncm)	700
Tepki Süresi (ms)	50
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Envanter Yöntemi	Paylaşılan Envanter
Gövde Uzunluğu (mm)	139
IP Derecelendirmesi	40
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	37
