Lineer Motorların Parça Numaralandırılması
Her bir lineer motorun, parçaların tanımlanmasını ve yeniden sipariş edilmesini kolaylaştırmak için benzersiz bir katalog numarası vardır.

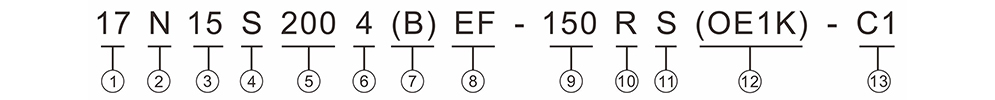

Aşağıdaki tablo, bir motorun tipini, boyutlarını ve vidalı mil uzunluğunu vb. belirlemek için hızlı bir referans olarak tasarlanmıştır.
| ① Motor Boyutu | Kod[NEMA] | 6 | 8 | 11 | 14 | 17 | 23 | 24 | 34 |
|---|---|---|---|---|---|---|---|---|---|
| Boyut[mm] | 14x14 | 20x20 | 28x28 | 35x35 | 42x42 | 57x57 | 60x60 | 86x86 | |
| ② Doğrusal Aktüatör Tipi | E = Harici Doğrusal Aktüatör N = Sabit Olmayan Doğrusal Aktüatör C = Elektrikli Silindir (Esir) Doğrusal Aktüatör | ||||||||
| ③ Motor Uzunluğu | XX = X.X inç, örneğin 15=1,5 inç | ||||||||
| ④ Adım Açısı | S = 1,8° M = 0,9° | ||||||||
| ⑤ Anma Akımı / Faz | XXX = X.XX [A]/Faz, örneğin 200=2.0A | ||||||||
| ⑥ Kablo Sayısı | 4 = 4 Uçan Lider 6 = 6 Uçan Lider 8 = 8 Uçan Lider | ||||||||
| ⑦ Bilyalı Vida | B Bilyalı Vidadır, hiçbiri Trapez Vida değildir | ||||||||
| ⑧ Kurşun Vida/Bilyalı Vida Kodu | Lütfen aşağıdaki vidalı mil kod seçim tablosunu ayrı ayrı inceleyin | ||||||||
| ⑨ Kurşun Vida Uzunluğu | XXX = XXXmm Kurşun Vida Uzunluğu | ||||||||
| ⑩ Diş Yönü | R = Sağ L= Sol | ||||||||
| ⑪ Fındık Stili | S = Standart Flanş Somunu [Harici Doğrusal Aktüatör] A = Geri Tepme Önleyici Somun [Harici Doğrusal / Sabit Olmayan Doğrusal] B = Pirinç Somun D = Pirinç Geri Tepme Önleyici Somun | ||||||||
| ⑫ Kodlayıcı Seçeneği | OE = Optik Kodlayıcı, 1K=1000PPR(4000CPR) ME = Manyetik Kodlayıcı, 1K=1000PPR(4000CPR) P = Manuel Düğme B = Fren X = Arka Şaft R = Kodlayıcı Hazır | ||||||||
| ⑬ Özel Motor | CX=Özel Kod, [X, sıraya göre 1'den başlayarak numaralandırılmış sayı anlamına gelir] Buradan Sipariş Verin | ||||||||

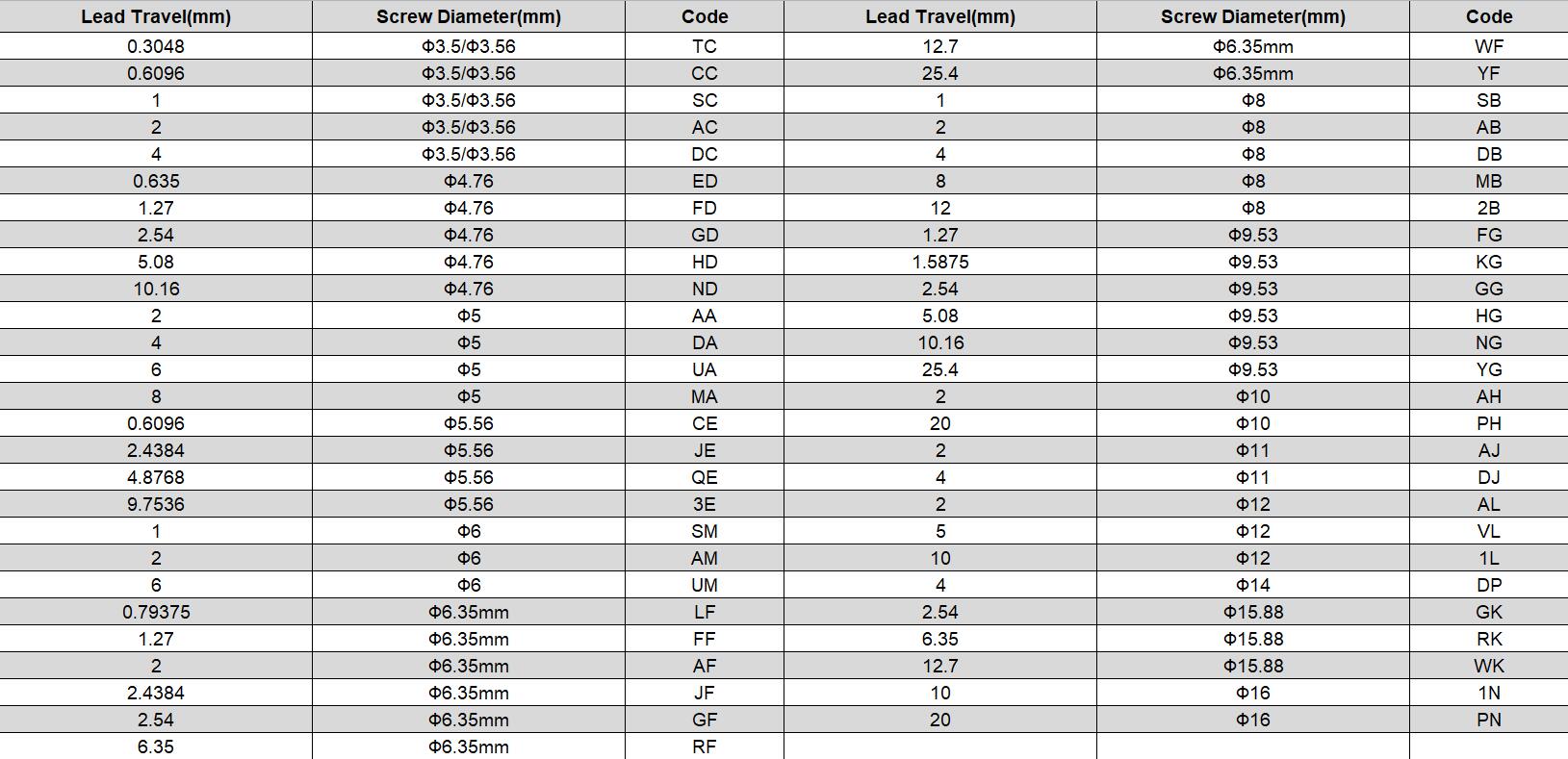

Kurşun Vida Kodu
