NEMA 8 Harici Trapezoidal Linear Step Motor 0,5A 38mm Yığın Vida Adımı 1mm(0,03937") Optik Artımlı Kodlayıcı 1000PPR

0 yorum - Yorum Yap

3.517,49 TL

5 + 3.304,40 TL

10 + 3.115,65 TL

50 + 2.947,40 TL

100 + 2.796,23 TL

Stokta var: 10000
Modeli: 8E15S0504SC4-100RS-OE1K
Brüt ağırlık: 0.19kg
Sertifikalı: ISO, CE, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

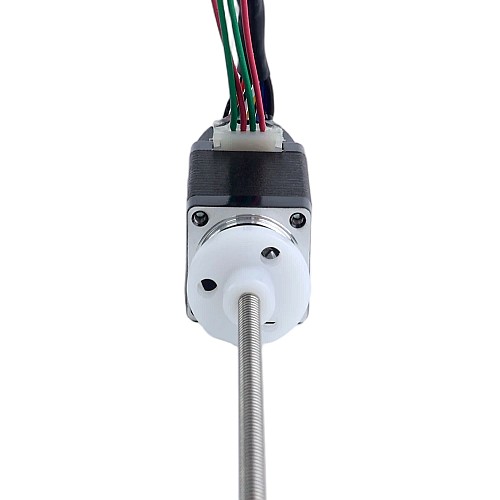

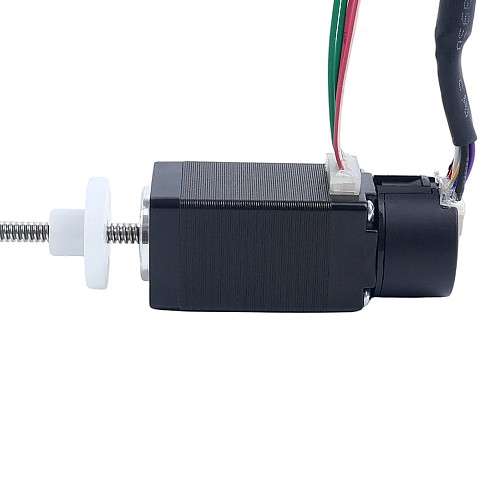

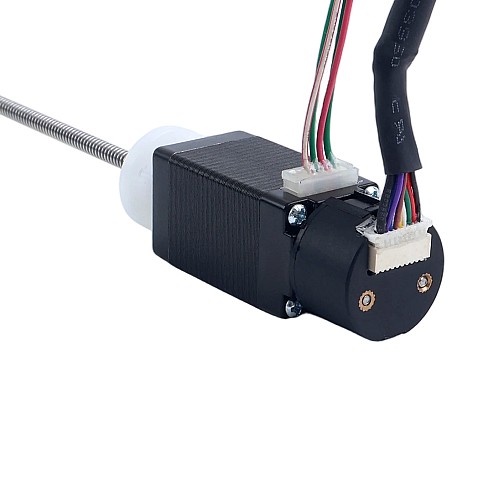

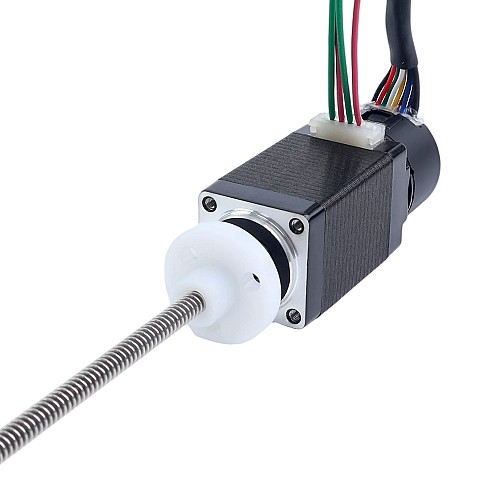

Bu Nema 8 lineer step motor, yüksek çözünürlüklü 1000 PPR optik artımlı bir kodlayıcıyı entegre eder. 3,5 mm çapında ve 100 mm uzunluğunda bir ACMe kılavuz mili ve POM somuna sahiptir ve devir başına 1 mm lineer hareket sağlar. Kodlayıcının dahil edilmesi, motorun konumsal hassasiyetini ve operasyonel kararlılığını önemli ölçüde artırarak, otomatik üretim, lojistik sistemler, tıbbi cihazlar, sahne ekipmanları ve robotik dahil olmak üzere geniş bir uygulama yelpazesi için ideal bir çözüm haline getirir.

Motor Özellikleri

Üretici Parça Numarası: 8E15S0504SC4-100RS-OE1K
Motor Tipi: Harici (Trapezoidal)
Adım Açısı: 1,8°
Holding Torku: 0,02Nm(2,83oz.in)
Anma Akımı/Faz: 0,5A
Faz Direnci: 12,5ohms ±%10
Endüktans: 4,5mH ±%20 (1 kHz)
Gövde Boyutu: 20 x 20mm
Gövde Uzunluğu: 38mm

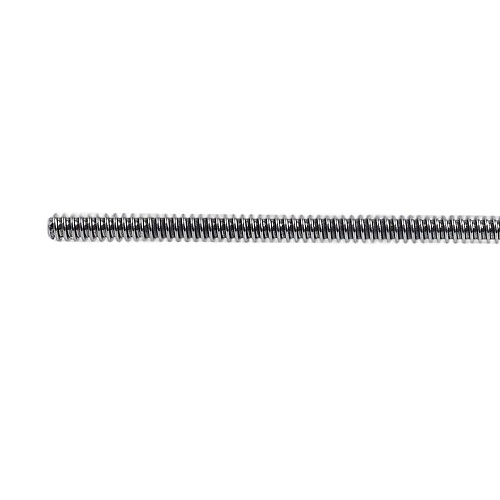

Kılavuz Mil Uzunluğu: 100mm(3,937 inç)
Kılavuz Mil Çapı: 3,5mm(0,1378 inç)
Adım/Lead: 0,005mm(0,0001969 inç)
Devir Başına Lineer Hareket: 1mm(0,03937 inç)
Lead Sayısı: 4
Diş Açma Sayısı: 1
Kablo Uzunluğu: 500mm

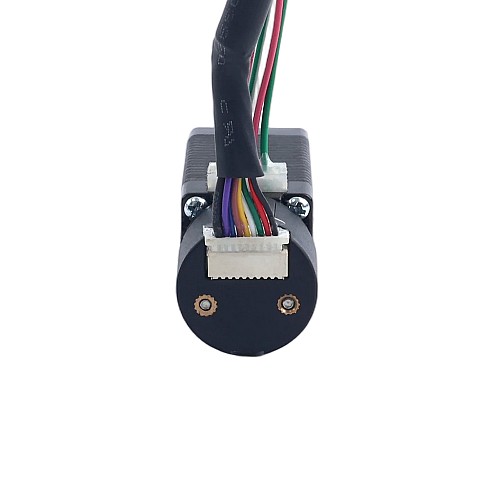

Kodlayıcı Özellikleri

Çıkış Devre Tipi: Diferansiyel Tip
Kodlayıcı Tipi: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyal Kanalları: 3 Kanal
Min. Besleme Gerilimi: 4,5V
Maks. Besleme Gerilimi: 5,5V
Yüksek Seviye Çıkış Gerilimi: 2,4 V - Vcc
Düşük Seviye Çıkış Gerilimi: ≤ 0,4V

Bağlantı

Pin	1	2	3	4
Motor	A+	A-	B+	B-
Renk	Kırmızı	Kırmızı/Beyaz	Yeşil	Yeşil/Beyaz

Encoder	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-	Kalkan
Renk	Kırmızı	Siyah	Beyaz	Mavi	Yeşil	Kahverengi	Sarı	Mor	Siyah

● Özel bir doğrusal motor nasıl sipariş edilir? Özel Doğrusal Adım Motoru

● Yalnızca eski parça numaranız varsa, yenisini buradan alın Ayrıntıları Göster

● Lineer motora nasıl isim verdik? Parça Numarası Yapı

Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	0.5
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	4.5
Faz Direnci (ohm)	12.5
Tork/İtki Eğrisi Var Mı?	HAYIR
Tutma Torku (Ncm)	2
Tutma Torku (oz.in)	2.83
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 08 (20x20)
Doğrusal Motor Tipi	Dış (Yamuk)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	38.2
IP Derecelendirmesi	40
Kablo Uzunluğu (mm)	500
Kodlayıcı ile	Evet
Kurşun Sayısı	4
Kurşun Seyahati/Adım(mm)	0.005
Kurşun Seyahati/Devir (mm)	1
Kurşun Vida Çapı (mm)	3.5
Kurşun Vida Uzunluğu (mm)	100

Vida Ucu İşleme
- Belirtilen diş ve adıma sahip erkek/dişi dişli uçlar
- Özel işlenmiş yataklar ve halka olukları
- Altıgen veya kare uçlar
- Kanal açmalar ve çapraz delikler

Boşluksuz Somun

STEPPERONLINE, harici vidalı lineer aktüatörler (34 boyutu hariç) ve sabit olmayan vidalı lineer aktüatörler (24 ve 34 boyutu hariç) için boşluksuz somun sunmaktadır.
Milyonlarca döngü sonrasında vida ile STEPPERONLINE standart plastik somun arasında nominal bir boşluk olması normaldir. STEPPERONLINE birkaç milyon döngü garanti eder ancak fiziksel boşluk artabilir. Boşluğu azaltmak veya ortadan kaldırmak için STEPPERONLINE, yay basınçlı boşluksuz somun yapısı sunar.

Enkoderler

Uygulama gereksinimlerine göre, müşteriler indeks çıkışlı veya indekssiz tip ve tek uçlu veya diferansiyel çıkış yöntemi ile kolayca enkoder seçebilirler.
Ayrıca daha kolay ve hassas konumlandırma için çeşitli çözünürlükler serbestçe seçilebilir.
Tüm STEPPERONLINE standart enkoderleri optik ve artımlıdır. Enkoder seçerken özellikle boyut, çözünürlük, indeks ve çıkış yöntemi seçeneklerine dikkatle bakınız.

Frenler

Özellikle dikey uygulamalar veya ani güç kesintilerinde motorları tutmak için, STEPPERONLINE'un NEMA14, 17, 23, 24 ve 34 boyutları için standart güç kesmeli frenleri müşteri endişelerini azaltmada yardımcı olacaktır.

Kablolama ve Konnektörler

Uçları açıkta kablolar veya konnektörler
Bükülmüş tel uçları
Isı ile büzülen veya genişleyen borular
Kablo koruyucuları

Teflon Kaplı Vida

Müşteri uygulamaları yağsız vida ve somun kombinasyonu gerektiriyorsa, STEPPERONLINE step lineer aktüatörler için teflon kaplı vida sunar.
Teflon kaplı vida step lineer aktüatör, geleneksel SUS vidaya kıyasla daha uzun ömür ve daha iyi itme kuvveti üretimi sağlar.
Teflon kaplama, STEPPERONLINE'daki tüm vida seçeneklerine ve Harici, Sabit Olmayan ve Sabit gibi tüm lineer aktüatör tiplerine uygulanabilir.
Ek olarak, boşluksuz somun da teflon kaplı vida ile kombine edilebilir.
