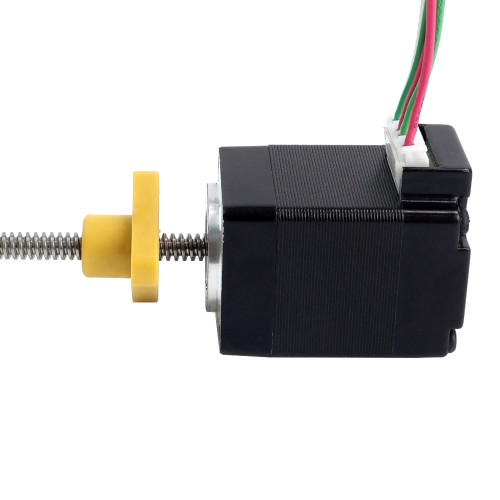

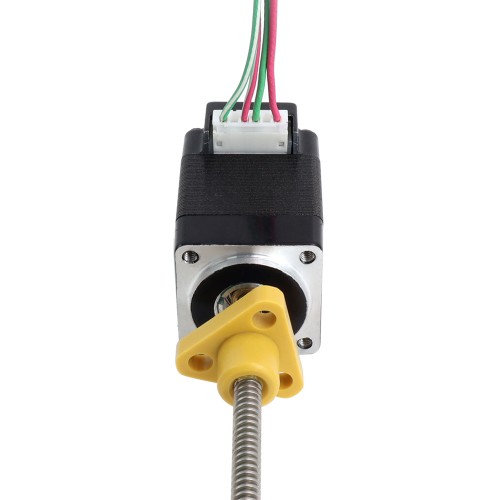

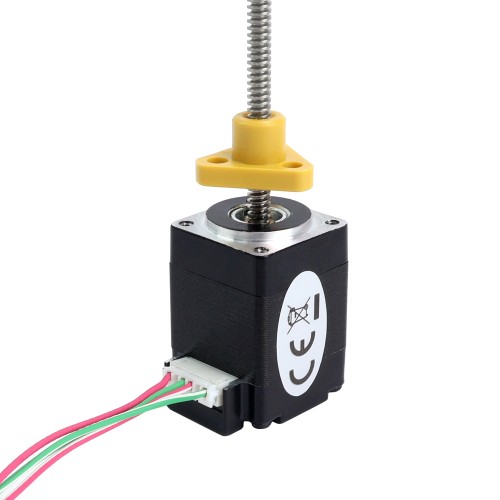

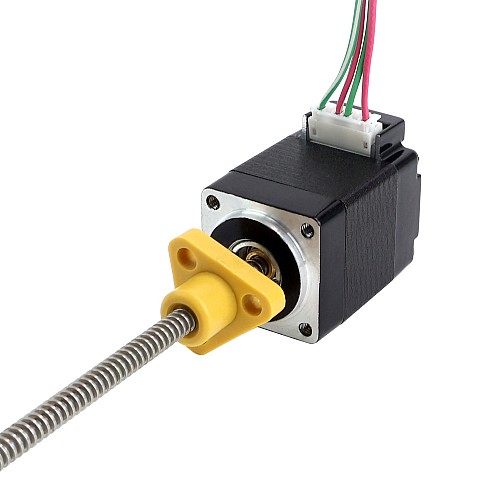

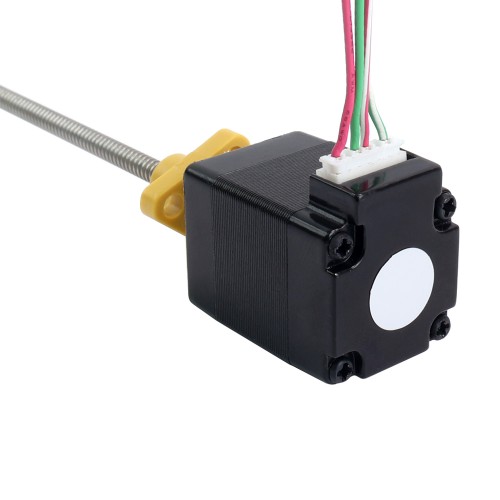

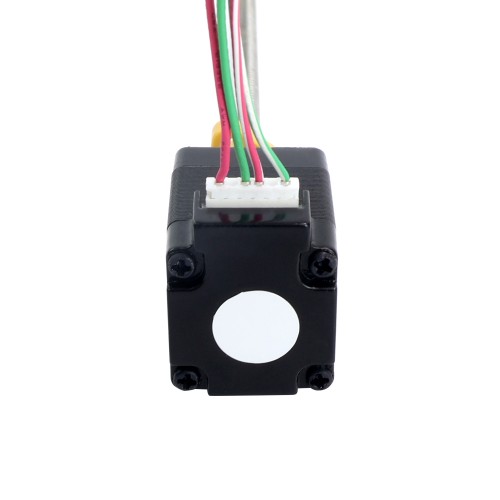

NEMA 8 Harici Trapezoidal Doğrusal Adım Motoru 0,5A 28,2 mm Yığın Vida Bağlantısı 1 mm (0,03937") Bağlantı Uzunluğu 100 mm

0 yorum - Yorum Yap

1.598,82 TL

5 + 1.550,03 TL

10 + 1.504,11 TL

50 + 1.460,82 TL

100 + 1.419,96 TL

Stokta var: 10000
Modeli: 8E11S0504SC5-100RS
Brüt ağırlık: 0.11kg
Sertifikalı: ISO, CE, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

«Kullanılmış ürün» ne anlama geliyor?

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin.
Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

3,5 mm (0,1378") çapında, 100 mm (3,937") vida uzunluğunda ve bir POM vida somunuyla entegre edilmiş olup, doğrusal hareket devir başına 1 mm'dir (0,03937"). Bu model, 30 mm gövde uzunluğuna, 1,8 derece adım açısına ve 0,5 A nominal akıma sahip bir Nema 8 vidalı doğrusal adım motorudur. Yüksek performans, uzun ömür, düşük gürültü ve yüksek verimlilik özelliklerine sahiptir.

Elektriksel Özellikler

Üretici Parça Numarası: 8E11S0504SC5-100RS
Motor Tipi: Harici (Trapezoidal)
Adım Açısı: 1,8°
Tutma Torku: 0,015 Nm (2,12 oz.in)
Anma Akımı/faz: 0,5A
Faz Direnci: 5ohm
Endüktans: 1,5mH±20%(1KHz)

Fiziksel Özellikler

Çerçeve Boyutu: 20 x 20mm
Gövde Uzunluğu: 28,2 mm
Kurşun Vida Uzunluğu: 100 mm (3,937")
Kurşun Vida Çapı: Φ3,5 mm (0,1378")
Kurşun/Adım: 0,005 mm (0,0001969")
Kurşun Seyahati/Devir: 1 mm (0,03937")
Potansiyel Müşteri Sayısı: 4
Konu Başlatma Sayısı: 1
Kablo Uzunluğu: 300mm

Bağlantı

A+	A-	B+	B-
Kırmızı	Kırmızı/Beyaz	Yeşil	Yeşil/Beyaz

● Özel bir doğrusal motor nasıl sipariş edilir? Özel Doğrusal Adım Motoru

● Yalnızca eski parça numaranız varsa, yenisini buradan alın Ayrıntıları Göster

● Lineer motora nasıl isim verdik? Parça Numarası Yapı

Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	0.5
Bipolar/Tek kutuplu	Bipolar
Endüktans (mH)	1.5
Faz Direnci (ohm)	5
Tork/İtki Eğrisi var mı?	Evet
Tutma Torku (Ncm)	1.5
Tutma Torku (oz.in)	2.12
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 08 (20x20)
Doğrusal Motor Tipi	Dış (Yamuk)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	28.2
IP Derecelendirmesi	40
Kodlayıcı ile	HAYIR
Kurşun Sayısı	4
Kurşun Seyahati/Adım(mm)	0.005
Kurşun Seyahati/Devir (mm)	1
Kurşun Uzunluğu (mm)	300
Kurşun Vida Çapı (mm)	3.5
Kurşun Vida Uzunluğu (mm)	100

Vida Ucu İşleme
- Belirtilen diş ve adıma sahip erkek/dişi dişli uçlar
- Özel işlenmiş yataklar ve halka olukları
- Altıgen veya kare uçlar
- Kanal açmalar ve çapraz delikler

Boşluksuz Somun

STEPPERONLINE, harici vidalı lineer aktüatörler (34 boyutu hariç) ve sabit olmayan vidalı lineer aktüatörler (24 ve 34 boyutu hariç) için boşluksuz somun sunmaktadır.
Milyonlarca döngü sonrasında vida ile STEPPERONLINE standart plastik somun arasında nominal bir boşluk olması normaldir. STEPPERONLINE birkaç milyon döngü garanti eder ancak fiziksel boşluk artabilir. Boşluğu azaltmak veya ortadan kaldırmak için STEPPERONLINE, yay basınçlı boşluksuz somun yapısı sunar.

Enkoderler

Uygulama gereksinimlerine göre, müşteriler indeks çıkışlı veya indekssiz tip ve tek uçlu veya diferansiyel çıkış yöntemi ile kolayca enkoder seçebilirler.
Ayrıca daha kolay ve hassas konumlandırma için çeşitli çözünürlükler serbestçe seçilebilir.
Tüm STEPPERONLINE standart enkoderleri optik ve artımlıdır. Enkoder seçerken özellikle boyut, çözünürlük, indeks ve çıkış yöntemi seçeneklerine dikkatle bakınız.

Frenler

Özellikle dikey uygulamalar veya ani güç kesintilerinde motorları tutmak için, STEPPERONLINE'un NEMA14, 17, 23, 24 ve 34 boyutları için standart güç kesmeli frenleri müşteri endişelerini azaltmada yardımcı olacaktır.

Kablolama ve Konnektörler

Uçları açıkta kablolar veya konnektörler
Bükülmüş tel uçları
Isı ile büzülen veya genişleyen borular
Kablo koruyucuları

Teflon Kaplı Vida

Müşteri uygulamaları yağsız vida ve somun kombinasyonu gerektiriyorsa, STEPPERONLINE step lineer aktüatörler için teflon kaplı vida sunar.
Teflon kaplı vida step lineer aktüatör, geleneksel SUS vidaya kıyasla daha uzun ömür ve daha iyi itme kuvveti üretimi sağlar.
Teflon kaplama, STEPPERONLINE'daki tüm vida seçeneklerine ve Harici, Sabit Olmayan ve Sabit gibi tüm lineer aktüatör tiplerine uygulanabilir.
Ek olarak, boşluksuz somun da teflon kaplı vida ile kombine edilebilir.
