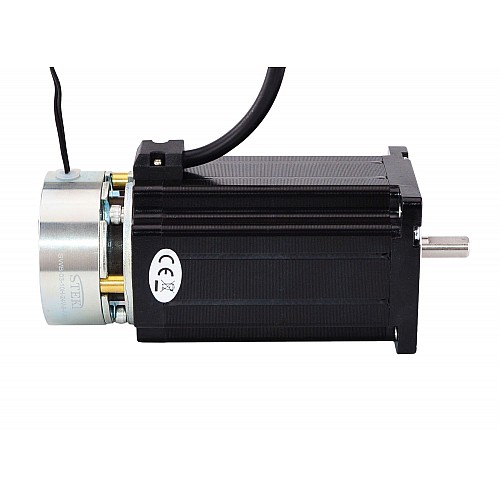

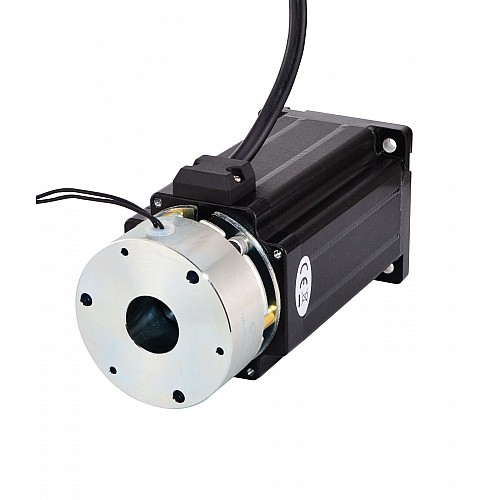

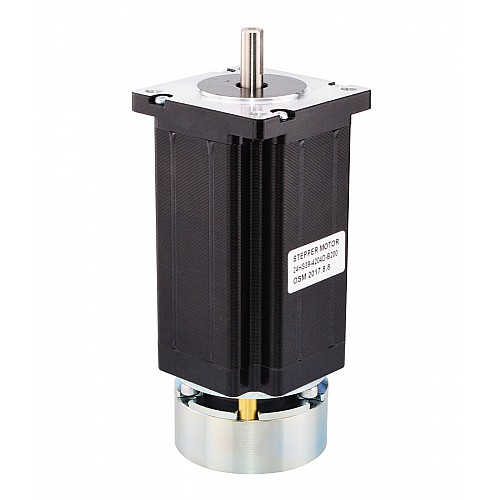

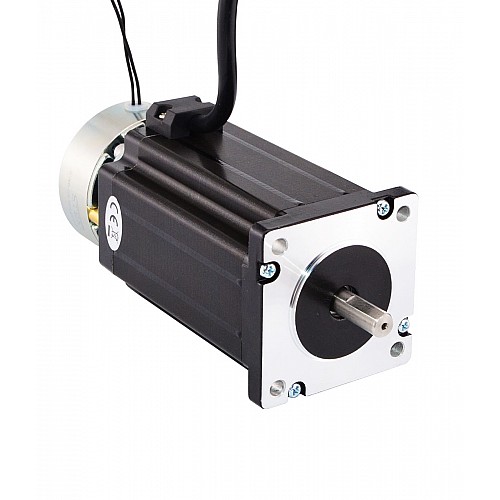

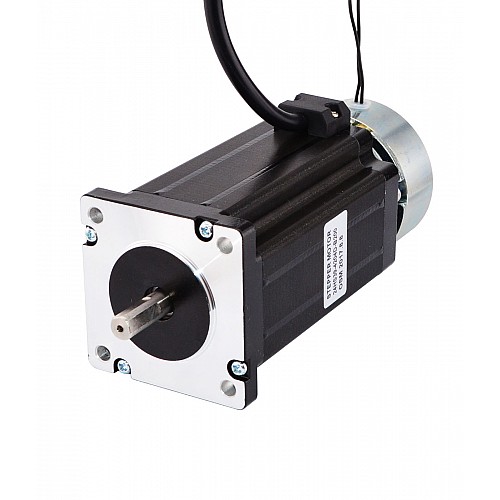

Nema 24 Step Motor 4.0Nm (566 oz.in) Fren Sürtünme Torku 2.0Nm (283oz.in)

Motor Özellikleri

• Üretici Parça Numarası: 24HS39-4204D-B200
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8 derece
• Tutma Torku: 4Nm(566oz.in)
• Anma Akımı/faz: 4,24A
• Voltaj: 2,96 V
• Faz Direnci: 0.7ohm
• Endüktans: 3mH ± %20 (1KHz)
• Çerçeve Boyutu: 60 x 60mm
• Gövde Uzunluğu: 100mm
• Mil Çapı: Φ8mm
• Şaft Uzunluğu: 21mm
• D-kesim Uzunluğu: 15mm
• Potansiyel Müşteri Sayısı: 4
• Kablo Uzunluğu: 500mm
• Ağırlık: 1,6 kg

Fren Spesifikasyonu

• Fren Tipi: Uyarımsız
• Statik Sürtünme Torku: 2 Nm (283,2 oz.in)
• İnterya Momenti : 3.8x10 ^-6 kg.cm ²
• Voltaj: 24V
• Güç: 11,5 W
• Isıya Dayanıklılık Sınıfı: F
• Maksimum Hız: 5000rpm
• Ağırlık : 0,4 kg

Bağlantı

Kaynaklar

• Motor Veri Sayfası: 24HS39-4204D-B200.pdf
• Fren Veri Sayfası: SWB-03.pdf
