Nema 23 Step Motor L=113mm Dişli Oranı 20:1 Sonsuz Dişli Kutusu NMRV30 Sonsuz Dişli Hız Düşürücü

Nema 23 Step Motor L=113mm Dişli Oranı 20:1 Sonsuz Dişli Kutusu NMRV30 Sonsuz Dişli Hız Düşürücü
Nema 23 Step Motor L=113mm Dişli Oranı 20:1 Sonsuz Dişli Kutusu NMRV30 Sonsuz Dişli Hız Düşürücü
Nema 23 Step Motor L=113mm Dişli Oranı 20:1 Sonsuz Dişli Kutusu NMRV30 Sonsuz Dişli Hız Düşürücü
Nema 23 Step Motor L=113mm Dişli Oranı 20:1 Sonsuz Dişli Kutusu NMRV30 Sonsuz Dişli Hız Düşürücü
Nema 23 Step Motor L=113mm Dişli Oranı 20:1 Sonsuz Dişli Kutusu NMRV30 Sonsuz Dişli Hız Düşürücü
Nema 23 Step Motor L=113mm Dişli Oranı 20:1 Sonsuz Dişli Kutusu NMRV30 Sonsuz Dişli Hız Düşürücü
Nema 23 Step Motor L=113mm Dişli Oranı 20:1 Sonsuz Dişli Kutusu NMRV30 Sonsuz Dişli Hız Düşürücü
Nema 23 Step Motor L=113mm Dişli Oranı 20:1 Sonsuz Dişli Kutusu NMRV30 Sonsuz Dişli Hız Düşürücü
23HS45-4204S-RV30-G20 Üretimden kaldırıldı
Dişli Oranı20
Şanzıman TipiSonsuz Dişli Kutusu

Bu ürün üretimden kaldırılmıştır ve artık satın alınamaz. Alternatif ürün için lütfen bizimle iletişime geçin.

Soru

İndirilenler

23HS45-4204S-RV30-G20_Full_Datasheet.pdfPDF · 176.79KBNMRV030-40-50.pdfPDF · 1.01MBNMRV30.STEPSTEP · 13.77MBİndirmek için giriş yapın23HS45-4204S_Torque_curve.pdfPDF · 214.04KB
Aynı seri
ModelDişli OranıŞanzıman TipiFiyatStok
23HS22-1504S-C15 Üretimden kaldırıldı—————
23HS22-2804D-E1000 Üretimden kaldırıldı—————
23HS22-2804D-PG15-E1000 Üretimden kaldırıldı—15 : 1———
23HS22-2804D-PG4-E1000 Üretimden kaldırıldı—4 : 1———
23HS22-2804D-PG47-E1000 Üretimden kaldırıldı—47 : 1———
23HS30-2804D-E1000 Üretimden kaldırıldı—————
23HS30-4004D-E1000 Üretimden kaldırıldı—————
23HS45-4204S-RV30-G20 Üretimden kaldırıldı—20Sonsuz Dişli Kutusu——
23HS45-4204S-RV30-G7.5 Üretimden kaldırıldı—7.5Sonsuz Dişli Kutusu——
Nema 23 Step Motor L=113mm Dişli Oranı 20:1 Sonsuz Dişli Kutusu NMRV30 Sonsuz Dişli Hız Düşürücü
Bu Nema 23 boyutlu step motor, 20:1 sonsuz dişli kutusu ile donatılmıştır. Sonsuz dişli hız düşürücü... Devamını oku
0 yorum • Yorum Yap
Favorilere Ekle Karşılaştır
Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku

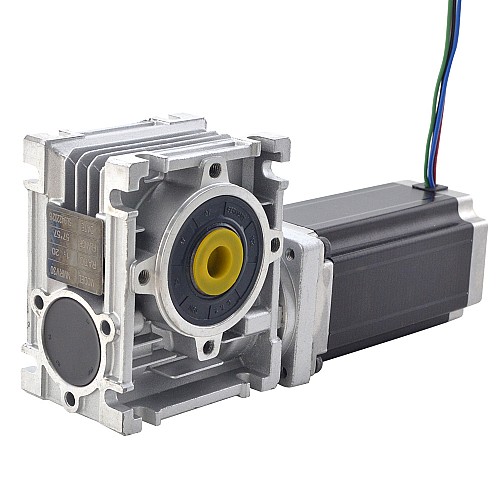

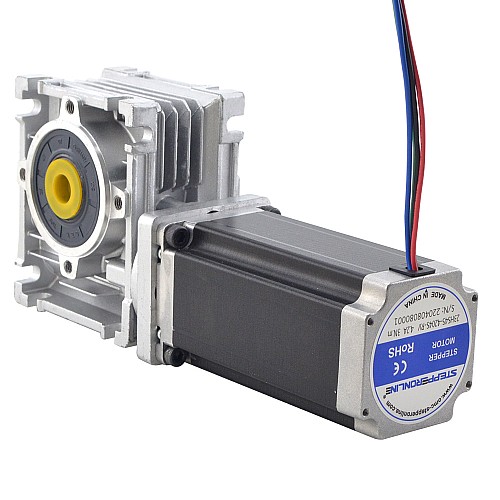

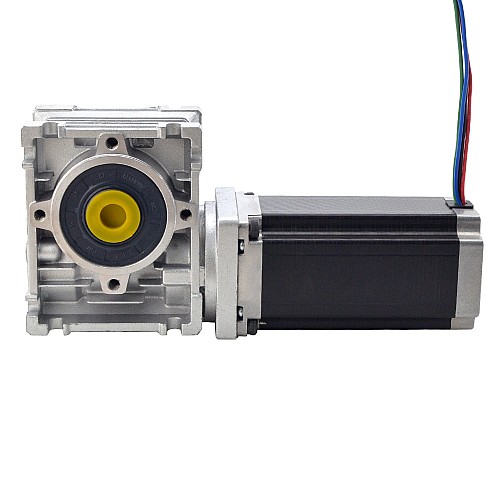

Bu Nema 23 boyutlu step motor, 20:1 sonsuz dişli kutusu ile donatılmıştır. Sonsuz dişli hız düşürücü, bakım gerektirmeyen yüksek kaliteli, uzun ömürlü sentetik bir yağlayıcı ile birlikte gelir. Çıkış mili, tahrik milinden 90° uzakta olup yüksek verimlilik ve kendinden kilitleme ile karakterizedir.
Güçlü yükleme ve aşırı yük kapasitesi, istikrarlı iletim sağlar, daha az titreşim ve gürültü yaratır. CNC Router, Gravür, Frezeleme, Torna vb. için iyi bir seçimdir.

Elektriksel Özellikler

  • Üretici Parça Numarası: 23HS45-4204S-RV30-G20
  • Motor Tipi: Bipolar Step Motor
  • Şanzımansız Tutma Torku: 3.0Nm(425oz.in)
  • Anma Akımı/faz: 4.2A
  • Faz Direnci: 0,88 ohm
  • Endüktans: 3,4mH±20%(1KHz)
  • Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

  • Şanzıman Tipi: Sonsuz Dişli Kutusu
  • Dişli Oranı: 20:1
  • Verimlilik: %73
  • Boştayken Tepki: <=1°
  • Çıkış Maksimum İzin Verilen Tork: 18 Nm (159,31 lb-in)
  • Çıkış Maksimum Radyal Yükü: 0,94 kN

Fiziksel Özellikler

  • Çerçeve Boyutu: 57 x 57mm
  • Motor Uzunluğu: 113mm
  • Çıkış Türü: İçi Boş Delik
  • Çıkış Delik Çapı: Φ14mm

Bağlantı

A+
A-
B+
B-
Siyah
Yeşil
Kırmızı
Mavi

Motor için tek veya çift çıkış miline ihtiyacınız varsa aşağıdaki bağlantıdan temin edebilirsiniz.

  • NMRV30 sonsuz dişli kutusu için tek çıkış mili: RV30-AS
  • NMRV30 sonsuz dişli kutusu için çift çıkış mili: RV30-AB
Ürün Tipi
Ürün Türü Dişli Adım Motoru
Elektriksel Özellikler
Akım(A) 4.2
Bipolar/Tek Kutuplu Bipolar
Endüktans (mH) 3.4
Faz Direnci (ohm) 0.88
Şanzımansız Tutma Torku (Nm) 3.0
Tork/İtki Eğrisi Var Mı? Evet
Fiziksel Özellikler
Çerçeve Boyutu (mm) Nema 23 (57 x 57)
Çıkış Delik Çapı (mm) 14
Çıktı Türü İçi boş delik
Dişli Oranı 20
Gövde Uzunluğu (mm) 113
IP Derecelendirmesi 40
Kurşun Uzunluğu (mm) 400
Şanzıman Tipi Sonsuz Dişli Kutusu
Yük Olmayan Durumdaki Geri Boşluk <=1 derece
