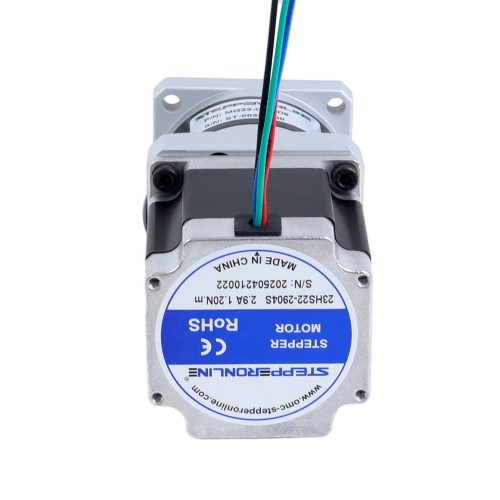

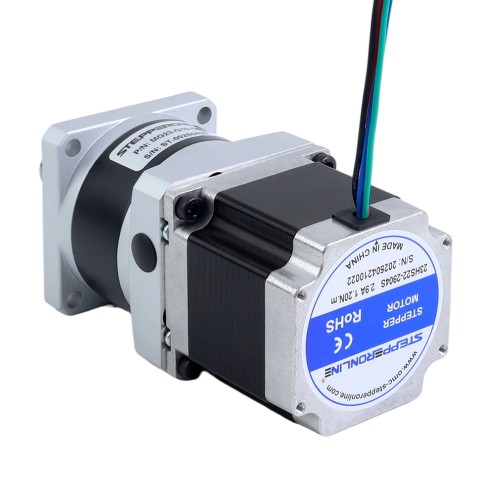

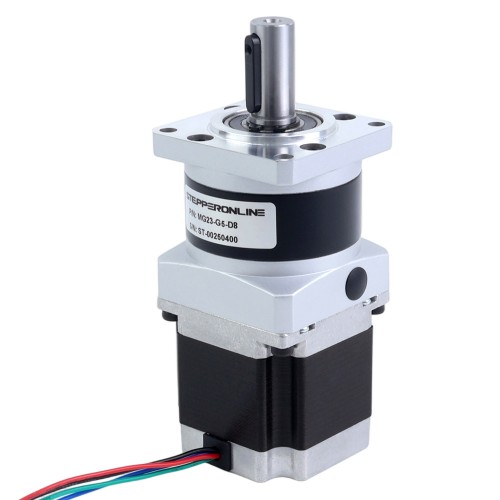

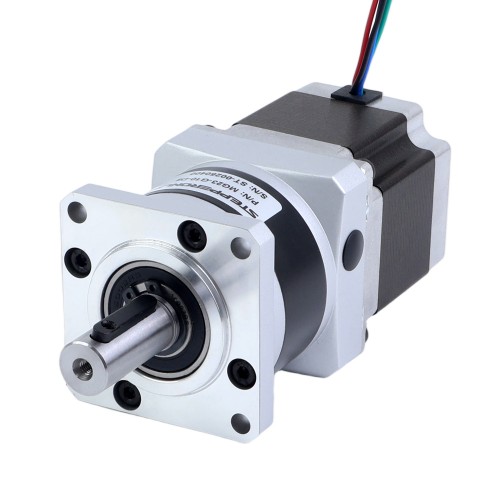

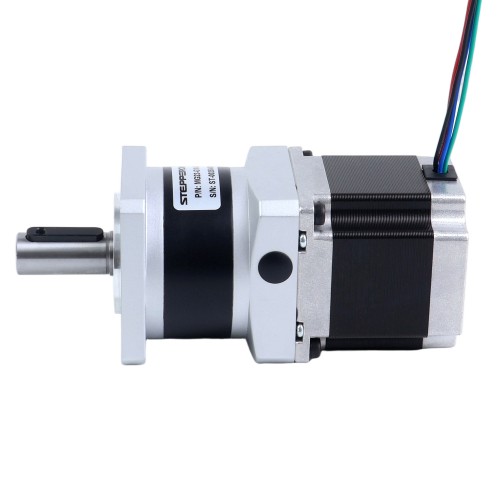

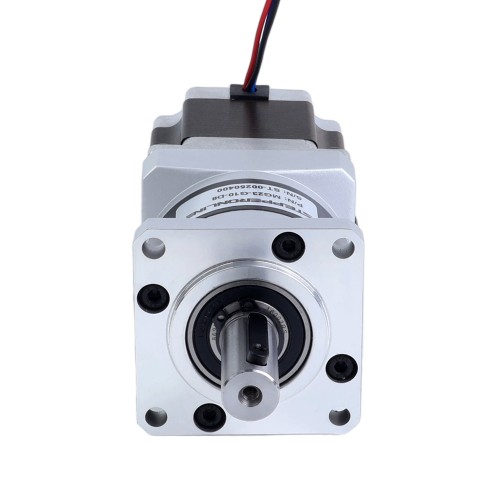

Nema 23 Step Motor Bipolar L=54,5mm Dişli Oranı 5:1 MG Serisi Planet Dişli Kutusu

0 yorum - Yorum Yap

1.528,36 TL

5 + 1.465,16 TL

10 + 1.407,51 TL

50 + 1.353,70 TL

100 + 1.304,16 TL

Stokta var: 10000
Modeli: 23HS22-2904S-MG5
Brüt ağırlık: 1.45kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Bu Nema 23 adım motoru, 1,20 Nm (169,93 oz.in) tutma torku sağlar ve 5:1 dişli oranına sahip yüksek hassasiyetli MG serisi dişli kutumuzla donatılmıştır. EG serisi çelik dişlilerin aksine, MG serisi dayanıklı toz metalurjisi dişliler kullanır ve uygulamalarınız için hassasiyet ve uygun maliyet arasında optimum denge sunar.
Entegre şaft kaplin tasarımı, motor veya dişli kutusunun kolayca değiştirilmesine olanak tanıyarak projelerinizde esneklik sağlar.

Elektriksel Özellikler

Parça Numarası: 23HS22-2904S-MG5
Motor Tipi: Bipolar Step Motor
Şanzımansız Tutma Torku: 1,20 Nm (169,93 oz.in)
Anma Akımı/faz: 2,90A
Faz Direnci: 0,90 ohm±10%
Endüktans: 2,60mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet Dişli
Dişli Malzemesi: Toz Metalurjisi
Dişli Oranı: 5:1
Verimlilik: %90
Yük olmayan durumdaki geri boşluk: <=30'
Maksimum İzin Verilen Tork: 25.00 Nm (3540.29 oz.in)
İzin Verilen Moment Torku: 50.00Nm(7080.58oz.in)

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57m
Motor Uzunluğu: 54,5 mm
Şanzıman Uzunluğu: 55,5 mm
Çıkış Mili Tipi: Kama Yuvası
Çıkış Mili Çapı: Φ14mm
Çıkış Şaft Uzunluğu: 34mm

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Uygun braket ST-M9'dur .

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	2.9
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	2.6
Faz Direnci (ohm)	0.9
Şanzımansız Tutma Torku (Nm)	1.20
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	Kama yolu
Dişli Malzemesi	Toz Metalurjisi
Dişli Oranı	5
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	110
IP Derecelendirmesi	40
Kurşun Sayısı	4
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	34
Şanzıman Tipi	Hassas Planetary
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=30'
