Nema 17 Step Motor L=48mm Dişli Oranı 50:1 Yüksek Hassasiyetli Planet Dişli Kutusu

Üretimi durduruldu

Nema 17 Step Motor L=48mm Dişli Oranı 50:1 Yüksek Hassasiyetli Planet Dişli Kutusu

0 yorum - Yorum Yap

0,00 TL

Stokta var: 1
Modeli: 17HS19-1684S-HG50
Brüt ağırlık: 0.71kg
Sertifikalı: ISO, CE, UKCA, RoHS

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 999

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

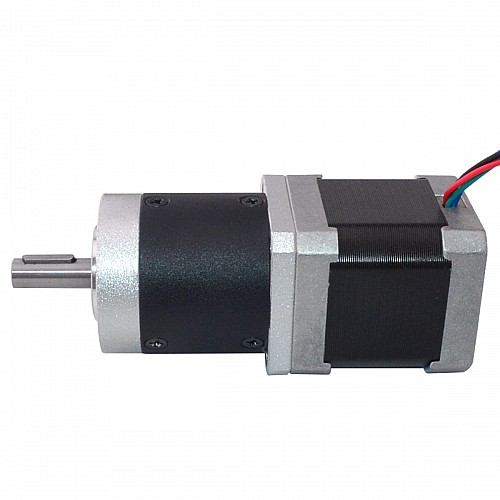

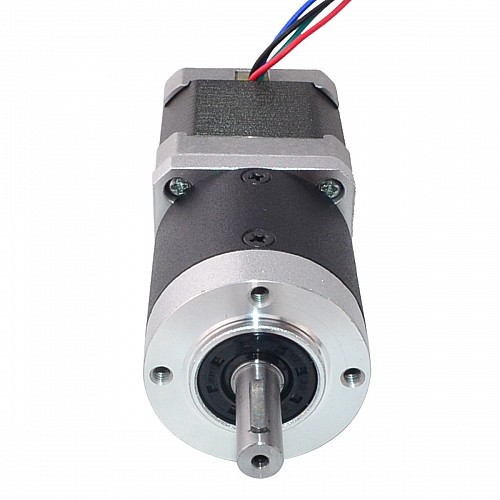

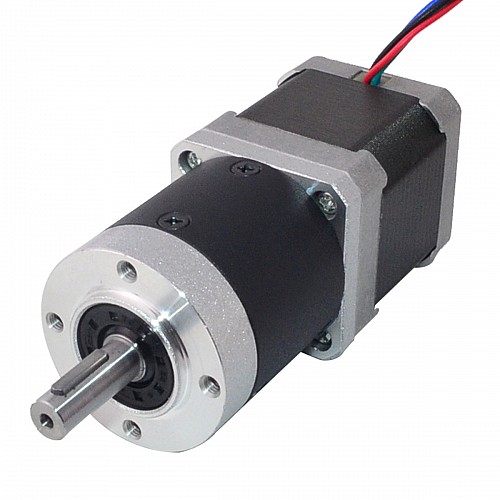

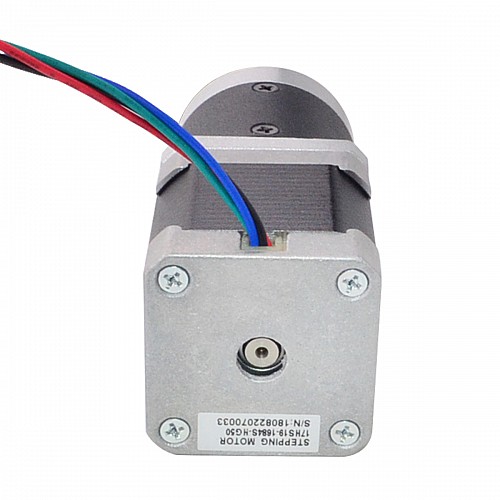

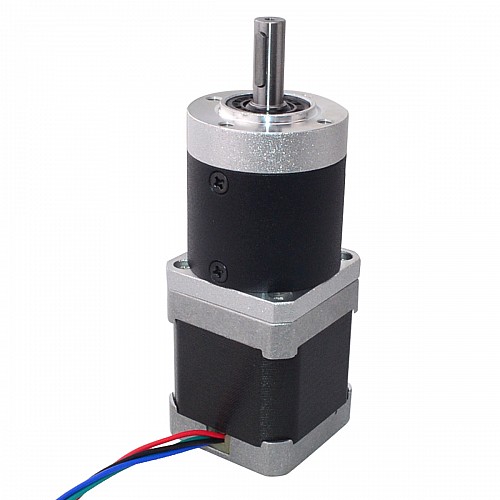

48 mm gövde ve 1,68 A anma akımına sahip bu Nema 17 step motor, 50:1 dişli oranına sahip 48,3 mm planet dişli kutusuyla entegre edilmiştir. Özel alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 17HS19-1684S-HG50
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 44Ncm(62.32oz.in)
Anma Akımı/faz: 1,68A
Voltaj: 2,80V
Faz Direnci: 1,65 ohm
Endüktans: 2,8mH ± %20 (1KHz)

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 50: 1
Verimlilik: %75
Yüksüz durumdaki geri tepme:<=1,6 derece
Maksimum İzin Verilen Tork: 10N.m(1416.4oz.in)
İzin Verilen Moment Torku: 15N.m(2124oz.in)
Maksimum Radyal Yük: 100N
Ortam Sıcaklığı: -10-50℃
Yalıtım Sınıfı:B
Gürültü:<=50dB
Ömür: 6000 saat

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Motor Uzunluğu: 48mm
Şanzıman Uzunluğu: 48.3mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 23,5 mm
Anahtar Uzunluğu: 14mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 320mm
Ağırlık: 350g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Bazı nedenlerden dolayı bu ürünün üretimini ve satışını geçici olarak durdurduk. Bu ürün sipariş edilemez. Alternatif ürün 17HS19-1684S-PG51'dir .

Elektriksel Özellikler
Akım(A)	1.68
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	2.8
Faz Direnci (ohm)	1.65
Şanzımansız Tutma Torku (Nm)	0.44
Bağlantı Spesifikasyonu
Gövde Uzunluğu (mm)	96.3
Fiziksel Özellikler
Ağırlık(g)	350
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	Kama yolu
Dişli Malzemesi	Alaşımlı Çelik
Dişli Oranı	50
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	320
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	23.5
Şanzıman Tipi	Hassas Planetary
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=1.6 derece
