Nema 17 Harici 34mm Yığın 1,5A Kablo 4,877mm (0,192") Uzunluk 150mm

0 yorum - Yorum Yap

0,00 TL

Stokta var: 1
Modeli: 17E13S1504QE3-150RS
Brüt ağırlık: 0.46kg
Sertifikalı: ISO, CE, RoHS

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 999

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

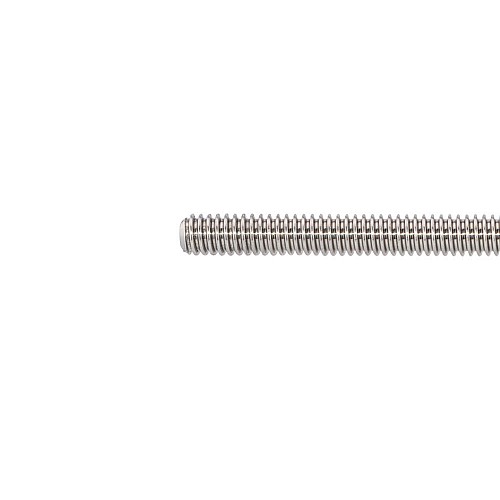

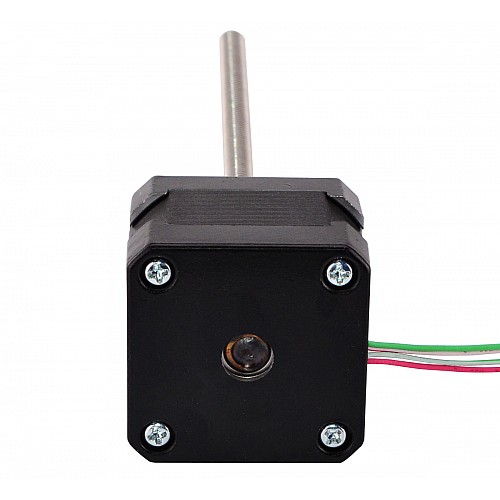

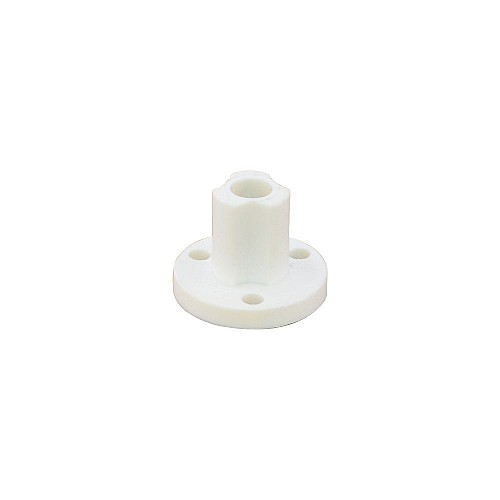

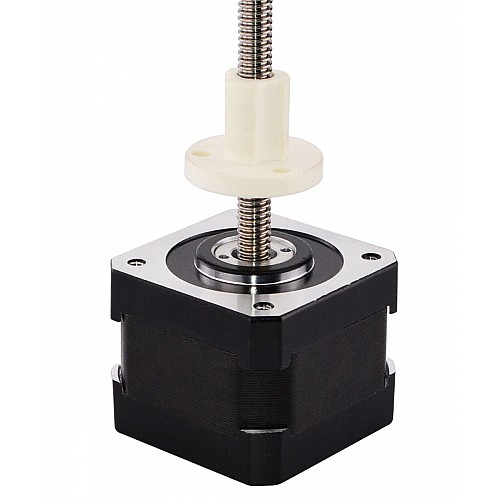

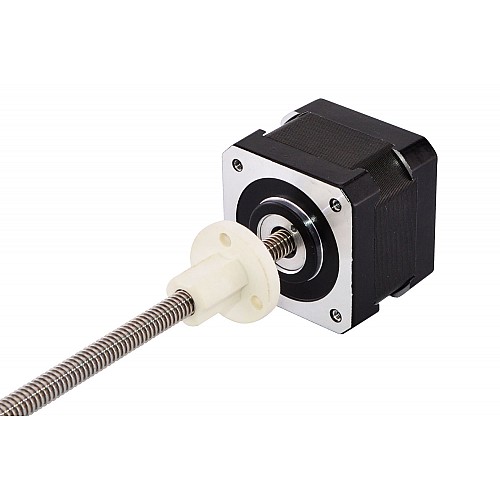

Motor kısmı 34 mm gövde 1,8 derece 1,5 A Nema 17 step motordur ve 5,54 mm (0,2181") çapında 150 mm (5,9055") uzunluğunda bir vida ve bir POM vida somunu ile entegre edilmiştir, doğrusal hareket devir başına 4,877 mm'dir (0,192"). Bu model, Haydon Kerk 43000 serisi 17 numaralı harici step motor doğrusal aktüatörüyle neredeyse tamamen aynıdır.

Elektriksel Özellikler

Üretici Parça Numarası: 17E13S1504QE3-150RS(17E13S1504QE-150RS)
Motor Tipi: Harici Doğrusal Adım Motoru
Adım Açısı: 1,8°
Minimum İtme: 105N(300pps)
Anma Akımı/faz: 1,5A
Faz Direnci: 1,56 ohm
Voltaj: 2,33 V
Endüktans: 1,9mH±20%(1KHz)

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Gövde Uzunluğu: 34mm
Kurşun Vida Uzunluğu: 150 mm (5,9055")
Kurşun Vida Çapı: Φ5,54 mm (0,2181")
Kurşun/Adım: 0,024384 mm (0,00096")
Kurşun Seyahati/Devir: 4,877 mm (0,192")
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 300mm
Ağırlık : 241g

Bağlantı

A+	A-	B+	B-
Kırmızı	Kırmızı/Beyaz	Yeşil/Beyaz	Yeşil

● Özel bir doğrusal motor nasıl sipariş edilir? Özel Doğrusal Adım Motoru

● Yalnızca eski parça numaranız varsa, yenisini buradan alın Ayrıntıları Göster

● Lineer motora nasıl isim verdik? Parça Numarası Yapı

Ürün Tipi
Ürün Türü	Doğrusal Adım Motoru
Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	1.5
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	1.9
Faz Direnci (ohm)	1.56
Minimum İtme (N) @300pps	105
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Doğrusal Motor Tipi	Harici(Acme)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	34
Kurşun Sayısı	4
Kurşun Seyahati/Adım(mm)	0.024384
Kurşun Seyahati/Devir (mm)	4.877
Kurşun Uzunluğu (mm)	300
Kurşun Vida Çapı (mm)	5.54
Kurşun Vida Uzunluğu (mm)	150
