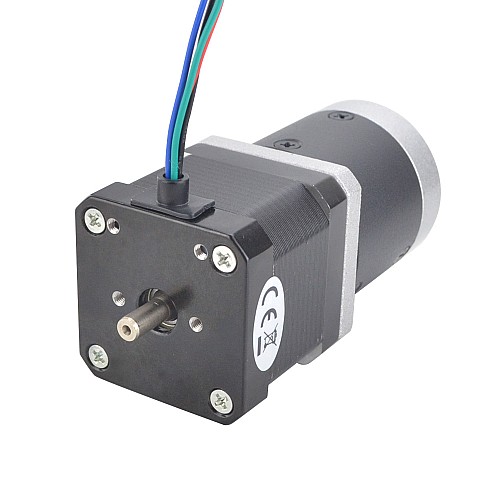

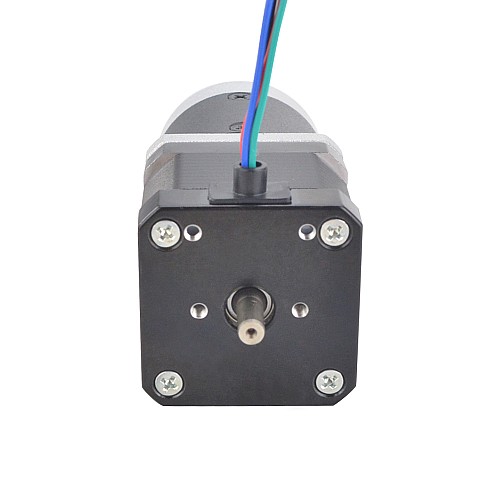

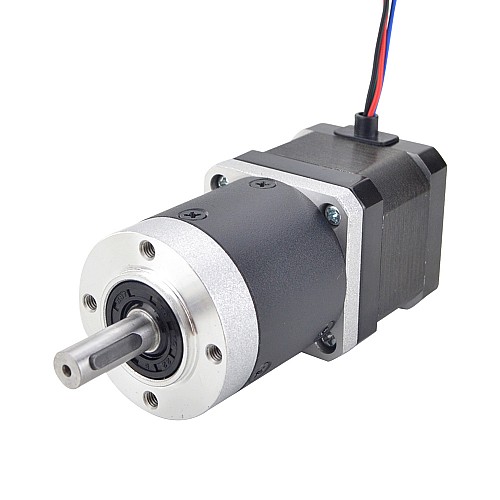

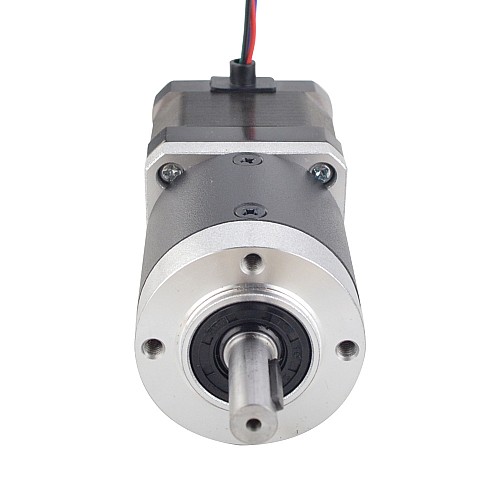

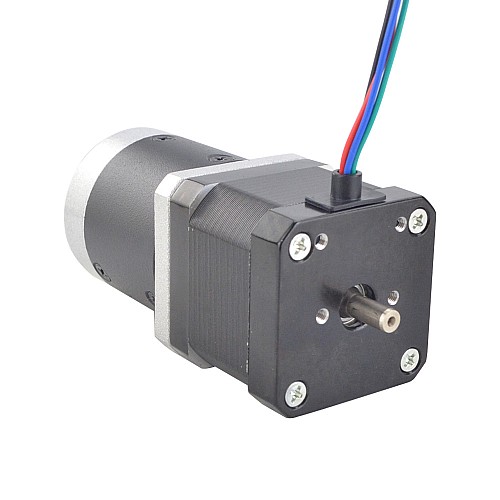

Nema 17 Çift Şaftlı Adım Motoru L=39mm Dişli Oranı 50:1 Yüksek Hassasiyetli Planet Dişli Kutusu 9,5mm Arka Şaft Uzunluğu

Üretimi durduruldu

Nema 17 Çift Şaftlı Adım Motoru L=39mm Dişli Oranı 50:1 Yüksek Hassasiyetli Planet Dişli Kutusu 9,5mm Arka Şaft Uzunluğu

0 yorum - Yorum Yap

0,00 TL

Stokta var: 1
Modeli: 17HS15-1684D-HG50-AR3
Brüt ağırlık: 0.70kg
Sertifikalı: ISO, CE, UKCA, RoHS

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 999

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Bazı nedenlerden dolayı bu ürünün üretimini ve satışını geçici olarak durdurduk. Bu ürün sipariş edilemez. Alternatif ürün 17HS15-1684D-EG50-AR4'tür.

Elektriksel Özellikler

Üretici Parça Numarası: 17HS15-1684D-HG50-AR3
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,036 derece
Şanzımansız Tutma Torku: 39Ncm(55oz.in)
Anma Akımı/faz: 1,68A
Faz Direnci: 1.6ohm
Endüktans: 3,2mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 50 :1
Verimlilik: %85
Boştayken Tepki: <=50 yay dakikası
Maksimum İzin Verilen Tork: 10 Nm (1416,4 oz.in)
Anlık İzin Verilen Tork: 15Nm(2124oz.in)
Maksimum Radyal Yük: 100N
Ortam Sıcaklığı: -10 - 90℃
Gürültü: <=50dB
Ömür: 20000 saat

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Motor Uzunluğu: 39mm
Şanzıman Uzunluğu: 48.3mm
Ön Şaft Çapı: Φ8mm
Ön Şaft Uzunluğu: 23,5 mm
Arka Şaft Çapı: 5mm
Arka Şaft Uzunluğu: 9,5 mm
Anahtar Uzunluğu: 14mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 320mm
Ağırlık: 582g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Uygun braket ST-M12'dir .

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	1.68
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	3.2
Faz Direnci (ohm)	1.6
Şanzımansız Tutma Torku (Nm)	0.39
Tork/İtki Eğrisi Var Mı?	Evet
Fiziksel Özellikler
Ağırlık(g)	582
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	Kama yolu
Dişli Oranı	50
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	87.3
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	320
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	23.5
Şanzıman Tipi	Hassas Planetary
Tek Şaft/Çift Şaft	Çift Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=50arcmin
