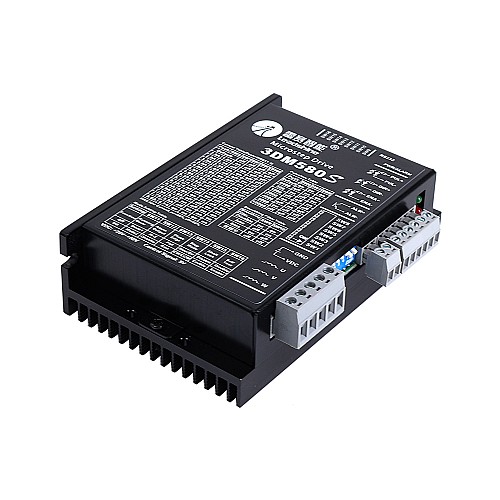

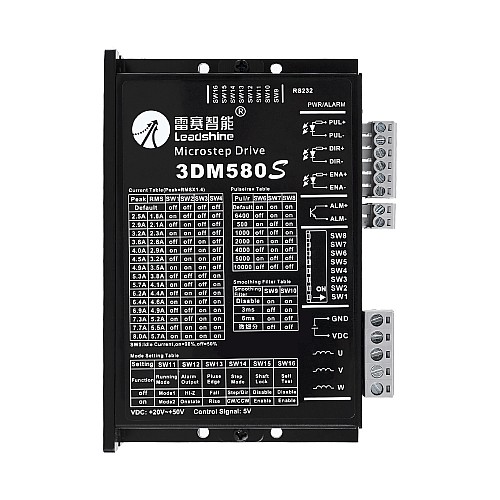

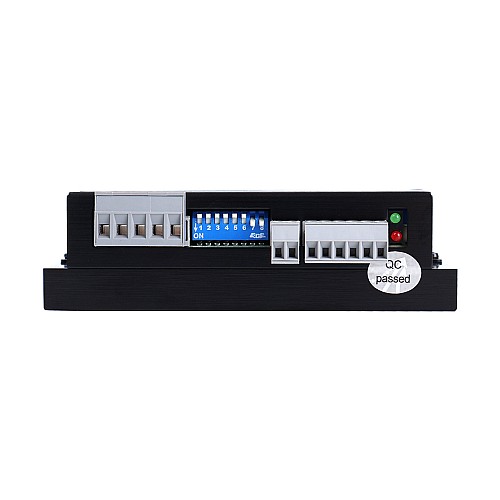

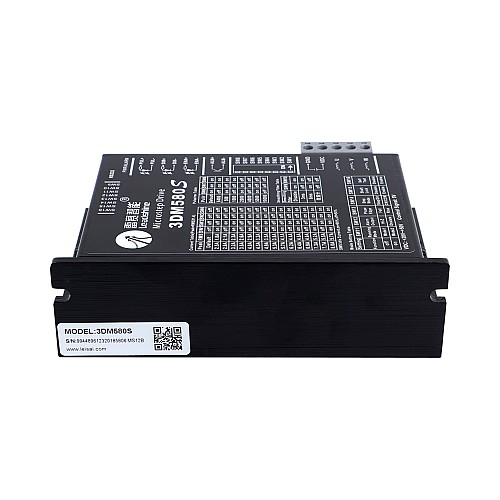

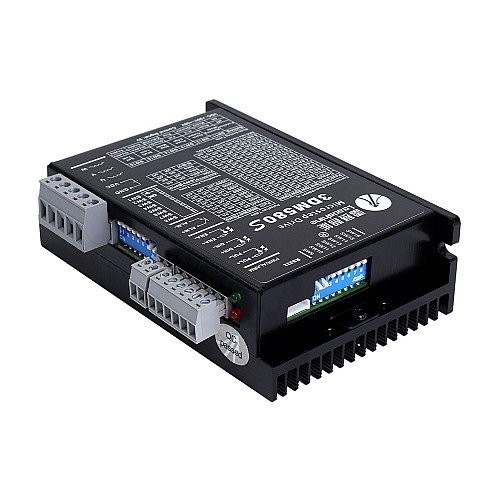

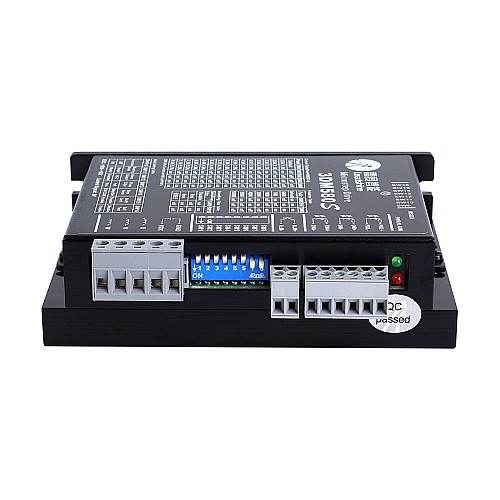

Nema 17, 23, 24, 34 Step Motorlar için Leadshine 3 Fazlı Dijital Step Motor Sürücüsü 0,5-8,0A 20-50VDC

NEMA gövde boyutu 17'den 34'e kadar çok çeşitli Step motorlar için uygundur. Lazer kesiciler, lazer işaretleyiciler, yüksek hassasiyetli XY tablaları, etiketleme makineleri vb. gibi çeşitli makinelerde kullanılabilir. Benzersiz özellikleri, 3DM580S'yi hem düşük hızda akıcılık hem de yüksek hızda performans gerektiren uygulamalar için ideal bir çözüm haline getirir.

Temel Özellikler

• Adım ve yön (PUL/DIR) veya CW/CCW (çift darbe) kontrolü
• Önerilen besleme gerilimi 20 - 50 VDC, 74 VDC'ye kadar
• Görev döngüsünde 500KHz maksimum darbe giriş frekansı %50
• DIP anahtarları ile 200 - 10.000 veya yazılım ile 200 - 51.200 (100'er kat artışla) 8 mikro adım çözünürlüğü
• DIP Anahtarları aracılığıyla 2,1 - 8,0A veya yazılım aracılığıyla 0,5 - 8,0A (0,1'er artışlarla) 16 çıkış akımı ayarı
• Motor titreşimini azaltmak için yapılandırılabilir kontrol komutu yumuşatma
• SW5 ile boşta akımın %50 veya %90'a düşürülmesi seçimi
• Kolay tanı için kullanışlı kendi kendine test
• Düşük hızlı, pürüzsüz ve yüksek hızlı, büyük torklu iki hareket modu
• Optimum tork, ekstra yumuşak hareket, düşük motor ısınması ve gürültüsü için Anti-Rezonans
• Güç açıldığında "sıçrama" olmadan yumuşak başlangıç
• Hata çıkışı
• Aşırı gerilim, aşırı akım korumaları
• CE sertifikalı ve RoHS uyumlu

Elektriksel Özellikler

• Çıkış Akımı: 0,5~8,0A(5,7RMS)
• Giriş Voltajı: +20~74VDC (Tipik 24 - 48VDC)
• Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
• Darbe Giriş Frekansı: 0~500kHz
• Minimum Darbe Genişliği: 1μS
• İzolasyon Direnci: 500MΩ

Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉)

• Soğutma: Doğal Soğutma veya Zorunlu Soğutma
• Çevre: Toz, yağ sisi ve aşındırıcı gazlardan kaçının
• Ortam Sıcaklığı: 0℃ － 65℃
• Nem: %40RH－%90RH
• Çalışma Sıcaklığı: 0℃ － 50℃
• Titreşim: 10-55Hz / 0,15mm
• Depolama Sıcaklığı: -20℃ － 65℃
• Ağırlık: Yaklaşık 250 g (8,8 oz)
