Nema 14 Step Motor Bipolar L=34mm Dişli Oranı 14:1 Planet Dişli Kutusu

0 yorum - Yorum Yap

1.491,21 TL

5 + 1.413,91 TL

10 + 1.343,88 TL

50 + 1.280,68 TL

100 + 1.223,03 TL

Stokta var: Ön sipariş
Modeli: 14HS13-0804S-PG14
Brüt ağırlık: 0.40kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 10

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

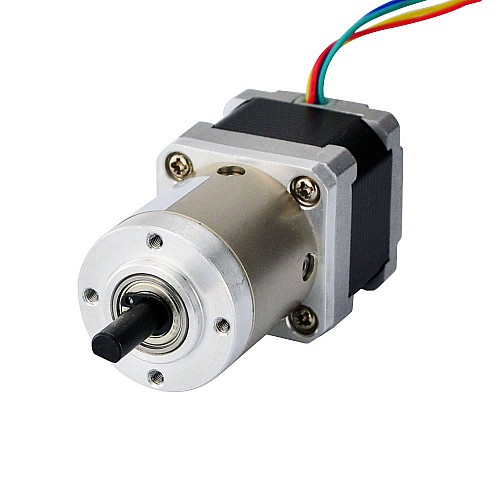

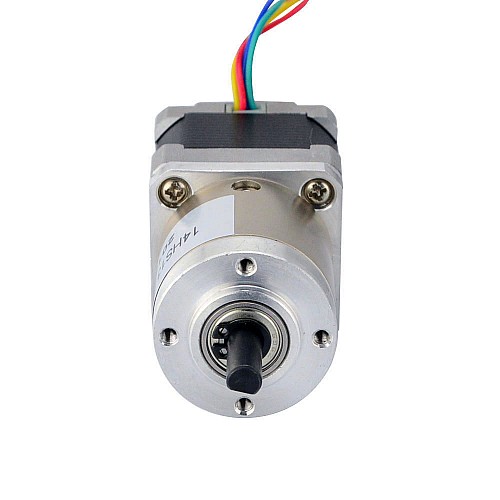

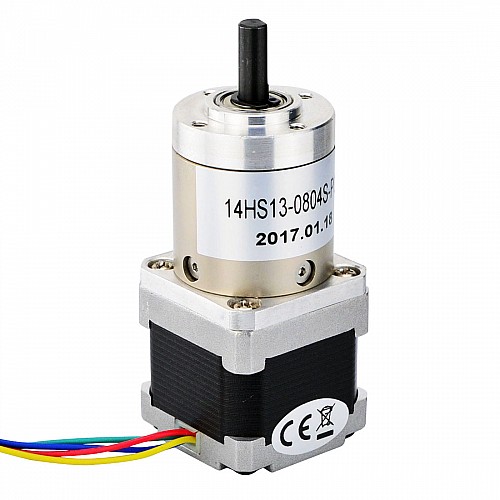

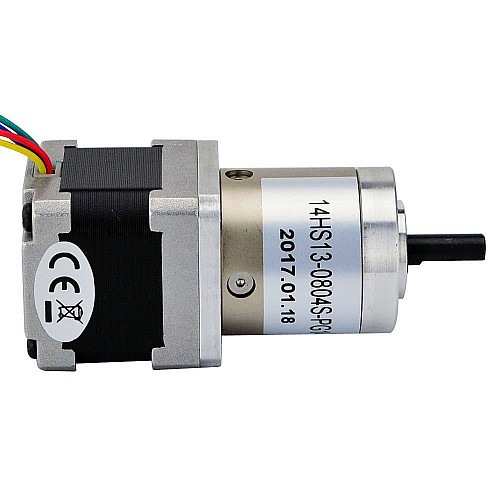

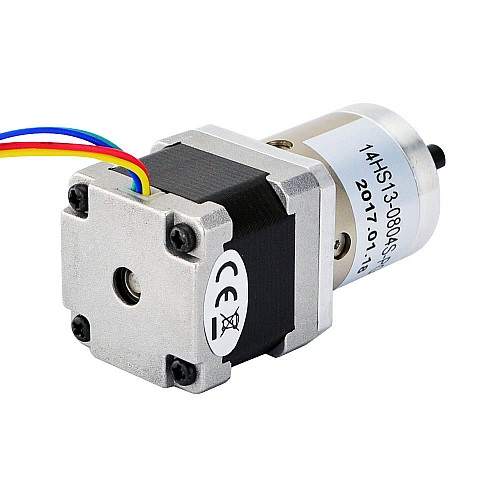

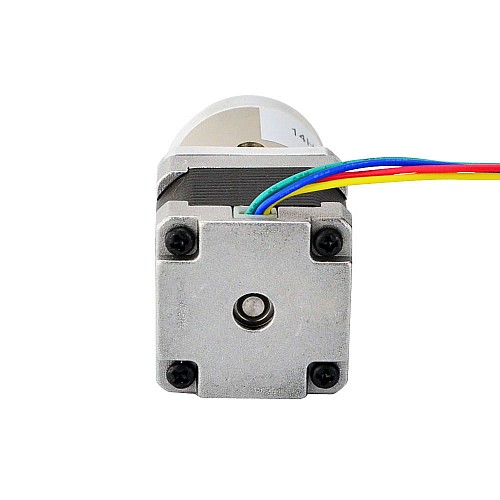

34 mm gövde ve 1,0 A nominal akıma sahip bu Nema 14 step motor, 13,73:1 dişli oranına sahip planet dişli kutusuyla entegre edilmiştir. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 14HS13-0804S-PG14
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,131 derece
Şanzımansız Tutma Torku: 18Ncm(25.49oz.in)
Anma Akımı/faz: 1.0A
Faz Direnci: 6.8ohm
Voltaj: 5,4 V
Endüktans: 10mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 13.73:1
Dişli Verimliliği: %81
Yük olmayan durumdaki geri boşluk: <=1 derece
Maksimum İzin Verilen Tork: 4 Nm (566,4 oz.in)
Anlık İzin Verilen Tork: 8Nm(1132.9oz.in)
Mil Maksimum Eksenel Yükü: 50N
Mil Maksimum Radyal Yükü: 100N

Fiziksel Özellikler

Çerçeve Boyutu: 35 x 35mm
Motor Uzunluğu: 34mm
Şanzıman Uzunluğu: 36,8 mm
Mil Çapı: Φ6mm
Şaft Uzunluğu: 18mm
D-kesim Uzunluğu: 12mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 400g

Bağlantı

A+	A-	B+	B-
Kırmızı	Yeşil	Sarı	Mavi

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	1.0
Şanzımansız Tutma Torku (Nm)	0.18
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 14 (35 x 35)
Çıkış Mili Tipi	D
Dişli Oranı	13.73
Envanter Yöntemi	Özel Envanter
IP Derecelendirmesi	40
Mil Çapı (mm)	6
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=1 derece
