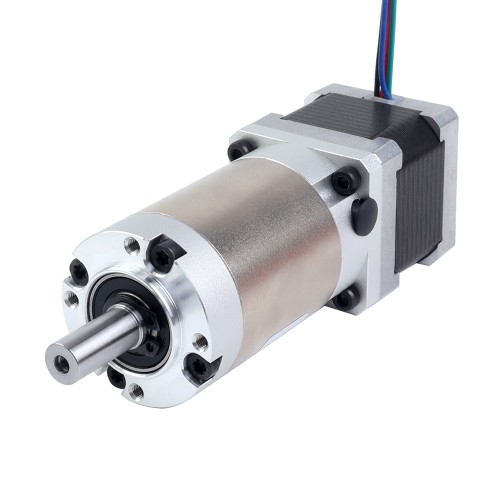

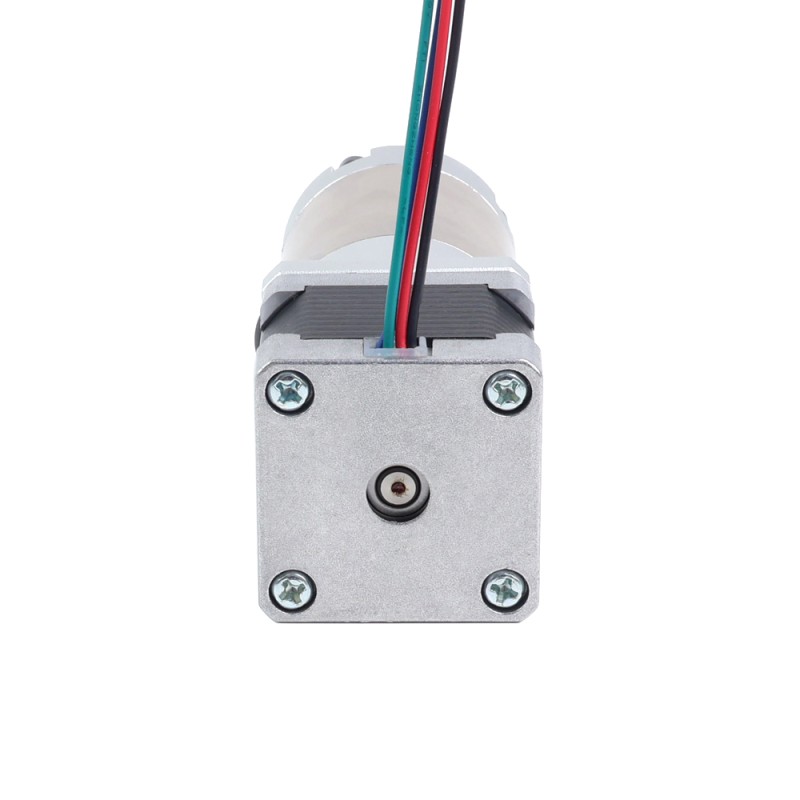

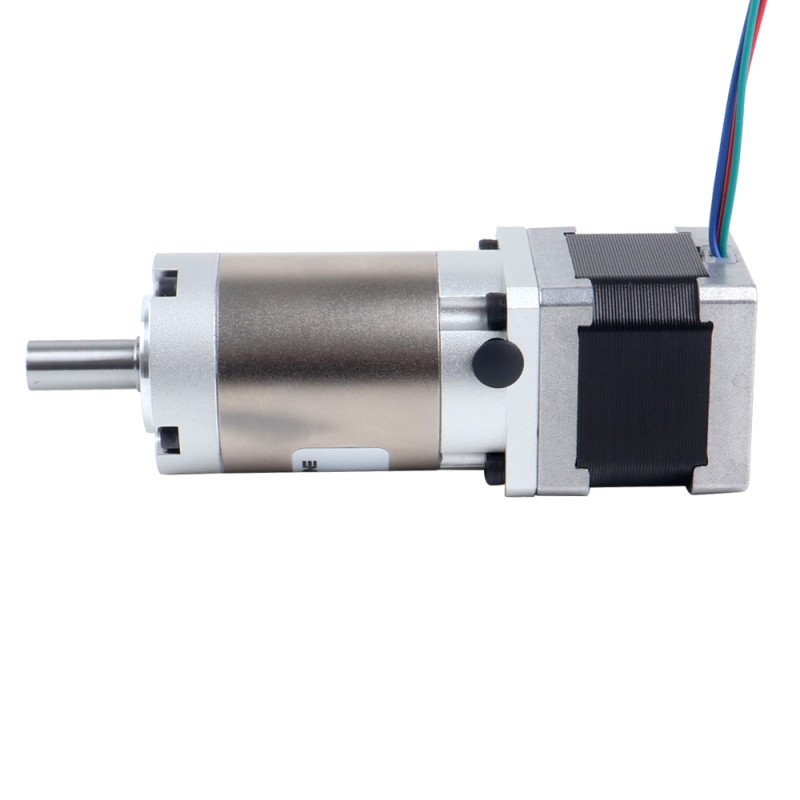

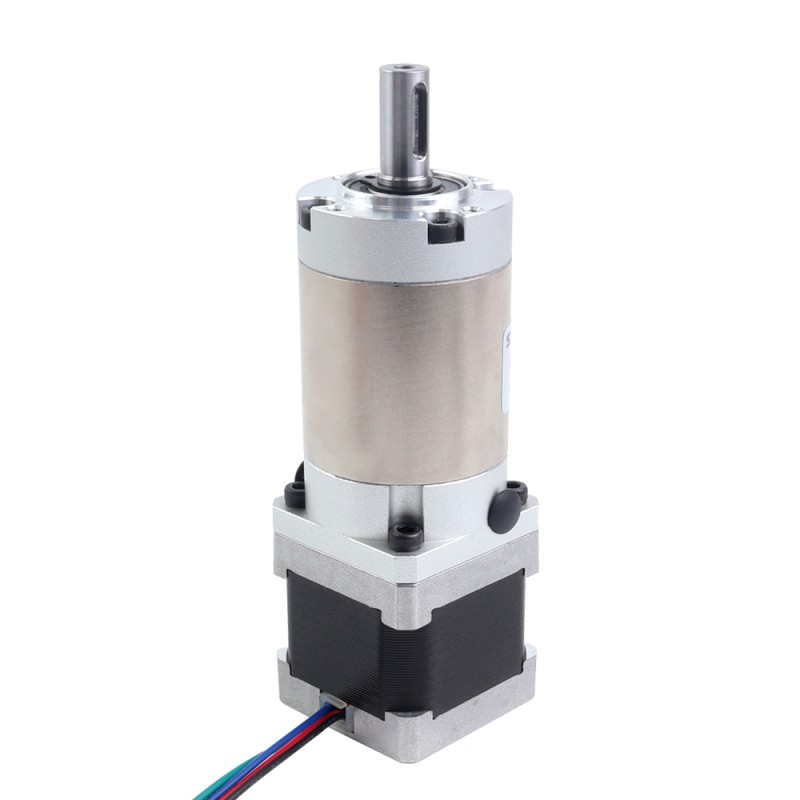

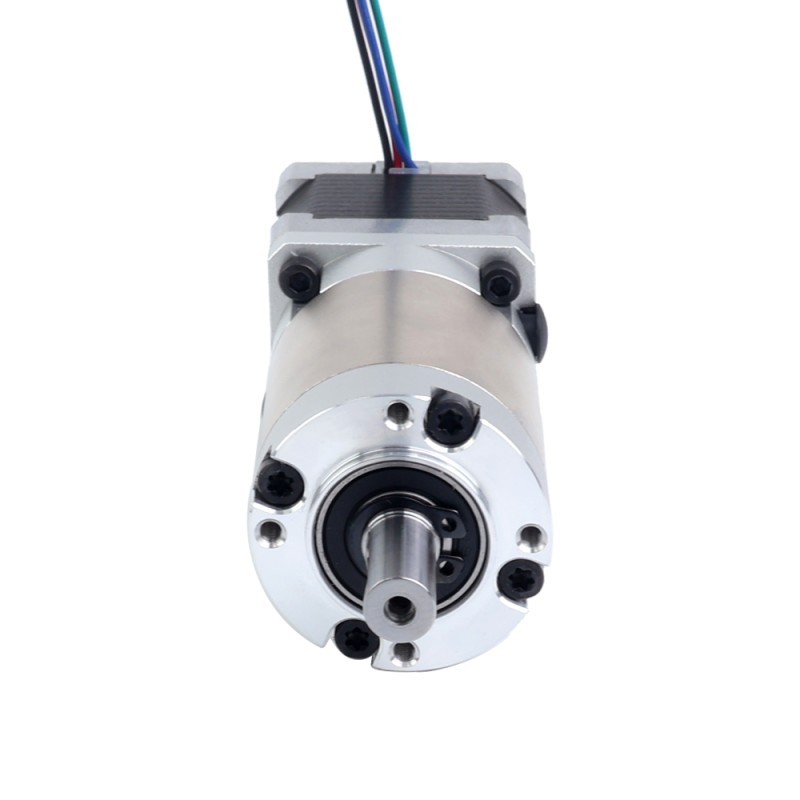

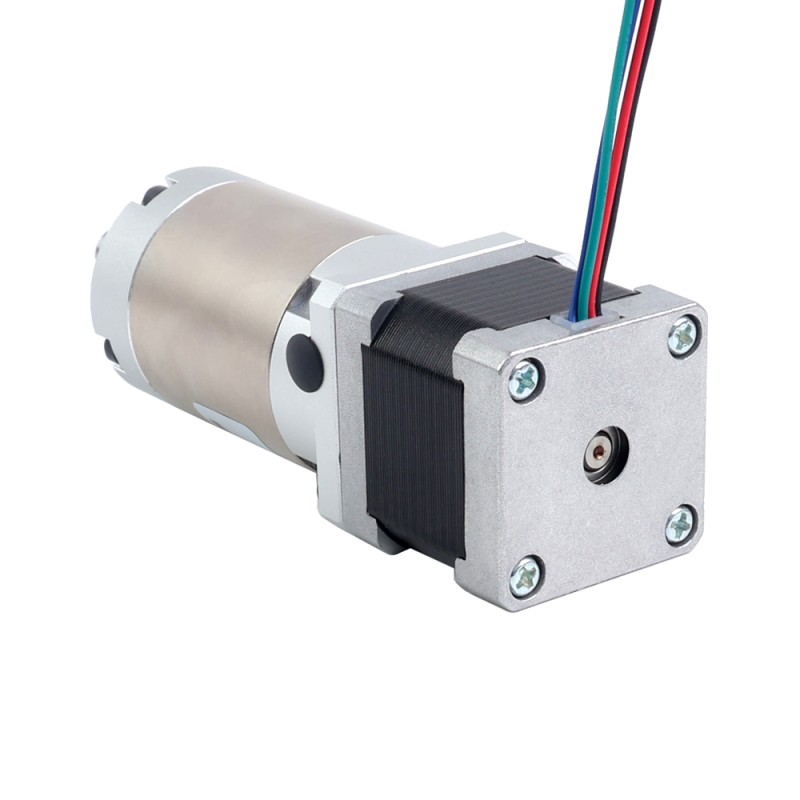

Nema 14 Step Motor Bipolar L=34mm Dişli Oranı 100:1 EG Serisi Planet Dişli Kutusu

Bu Nema 14 adım motoru, 0,18 Nm (25,49 oz.in) tutma torkuna sahiptir ve 100:1 dişli oranına sahip yüksek hassasiyetli EG serisi dişli kutusu ile donatılmıştır. PG serisi dişli kutulu motorlarla karşılaştırıldığında, EG serisi dişli kutulu bu motorun hassasiyeti ve doğruluğu önemli ölçüde iyileştirilmiştir ve maksimum 25 ark dakikasına kadar boşluk sağlar.
Üstün hassasiyeti ve güvenilirliği ile EG serisi motorlar olağanüstü performans sunar ve bu da onu doğruluk, dayanıklılık ve değerin kritik olduğu uygulamalar için ideal bir seçim haline getirir.

Elektriksel Özellikler

• Parça Numarası: 14HS13-1004S-EGS100
• Motor Tipi: Bipolar Step Motor
• Şanzımansız Tutma Torku: 0,18 Nm (25,49 oz.in)
• Anma Akımı/faz: 1.00A
• Faz Direnci: 4,20 ohm±10%
• Endüktans: 6.00mH±20%(1KHz)
• Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

• Şanzıman Tipi: Planet Dişli
• Dişli Malzemesi: Alaşımlı Çelik
• Dişli Oranı: 100:1
• Verimlilik: %90
• Yük olmayan durumdaki geri boşluk:<=25'
• Maksimum İzin Verilen Tork: 9,00 Nm (1274,50 oz.in)
• İzin Verilen Moment Torku: 18.00Nm(2549.01oz.in)

Fiziksel Özellikler

• Çerçeve Boyutu: 35 x 35mm
• Motor Uzunluğu: 34mm
• Şanzıman Uzunluğu: 59mm
• Çıkış Mili Tipi: Kama Yuvası
• Çıkış Mili Çapı: Φ8mm
• Çıkış Mili Uzunluğu: 20mm
