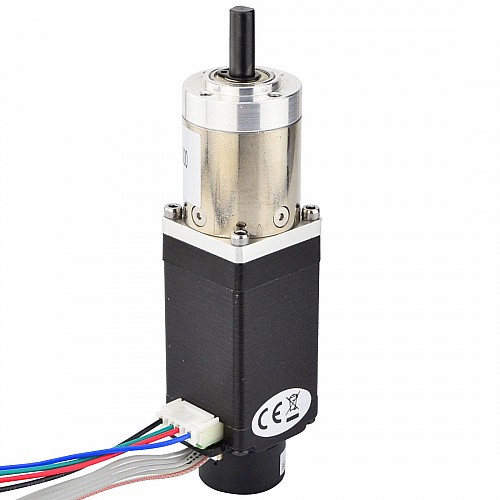

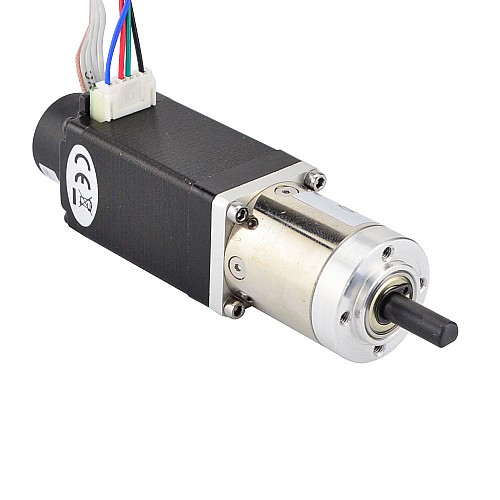

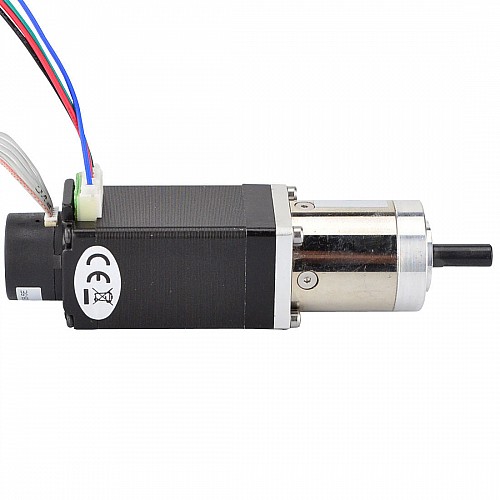

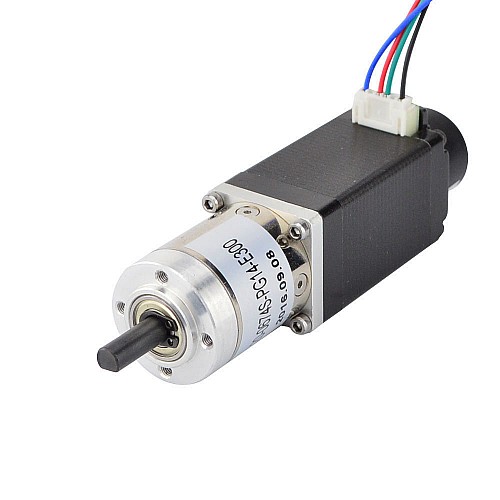

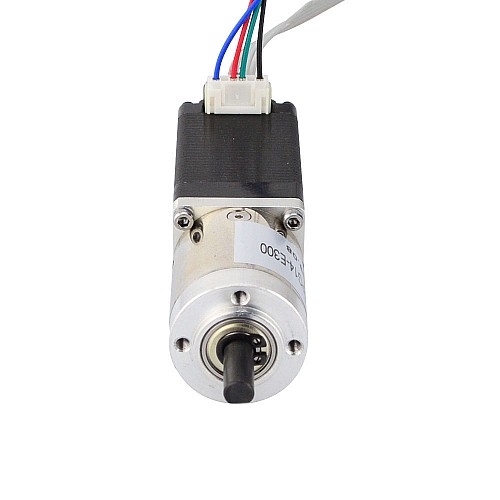

Nema 11 Kapalı Döngülü Dişli Adım Motoru L=51mm Dişli Oranı 14:1 Kodlayıcı 300PPR

0 yorum - Yorum Yap

2.653,17 TL

5 + 2.528,05 TL

10 + 2.414,46 TL

50 + 2.310,69 TL

100 + 2.215,46 TL

Stokta var: Ön sipariş
Modeli: 11HS20-0674S-PG14-E300
Brüt ağırlık: 1.50kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 20

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

Motor Özellikleri

Üretici Parça Numarası: 11HS20-0674S-PG14-E300
Motor Tipi: Bipolar Step Motor
Çerçeve Boyutu: 28 x 28mm
Motor Uzunluğu: 51mm
Şanzımansız Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 0,14 Nm (19,8 oz.in)
Anma Akımı/faz: 0,67A
Faz Direnci: 12ohm
Voltaj: 8.04V
Endüktans: 6,5mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Şanzıman Uzunluğu: 35mm
Dişli Oranı: 13.73:1
Verimlilik: %81
Mil Çapı: Φ6mm
Şaft Uzunluğu: 18mm
D-Kesim uzunluğu: 12mm
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 3 Nm (424,8 oz.in)
Anlık İzin Verilen Tork: 5Nm(708.1oz.in)
Mil Maksimum Eksenel Yükü: 5N
Mil Maksimum Radyal Yükü: 25N

Kodlayıcı Spesifikasyonu

Kodlayıcı Türü: Optik Artımlı
Sürüş Voltajı : 5V
Çıkış akımı: 50mA
Çözünürlük: 300ppr
Çıkış Sinyali: 2 Kanal
Delik Çapı: Φ4mm
Çıkış Frekansı: ≤1MHz
Çalışma Hızı: ≤5000rpm

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	4	5
Kodlayıcı	0V	Kuzey Karolina	Ch B	+5V	Ch A

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Enkoder/Dişli Kutusu
Anma Akımı (A)	0.67
Çıkış Devresi Tipi	İtme-Çekme (Tek Uçlu)
Çıkış Sinyali Kanalları	2
Endüktans (mH)	6.5
Faz Direnci (ohm)	12
Kodlayıcı Çözünürlüğü	300PPR
Kodlayıcı Türü	Optik Artımlı
Tutma Torku (Ncm)	14
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Çıkış Mili Tipi	D
Dişli Oranı	14
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	100
IP Derecelendirmesi	40
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	PG Serisi Planet Dişli Kutusu
