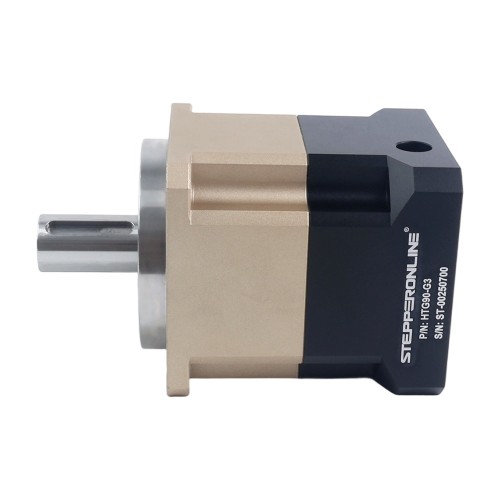

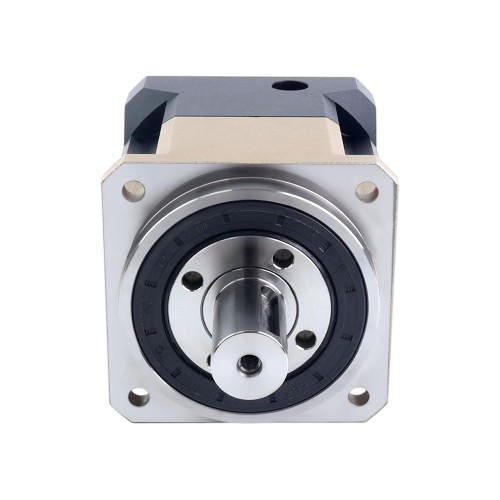

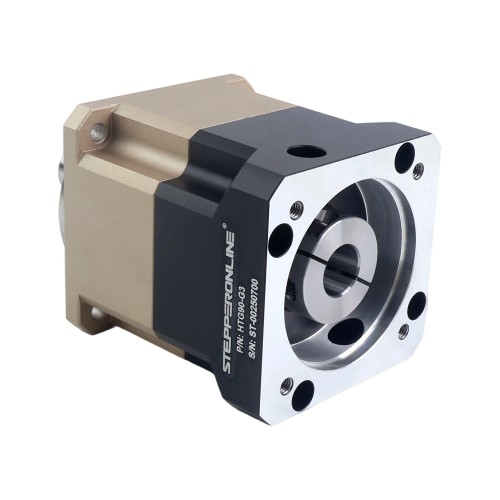

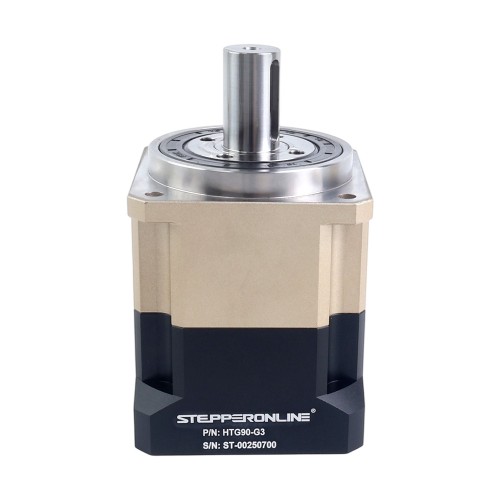

HTG Serisi 90mm 3:1 Helisel Planet Dişli Kutusu Boşluk 3arcmin Servo Motorlar için IP65

HTG serisi helisel planet redüktör, 3:1 dişli oranı ve 3 yay dakika boşluk oranına sahiptir. 80 mm çapında ve 19 mm şaft çaplı servo motorlar için tasarlanmış olup, 80/90 mm servo motorlarla uyumludur. Kararlı şanzıman, düşük gürültülü çalışma, hassas helisel dişli tasarımı, yüksek güç yoğunluğu, gelişmiş yük kapasitesi ve verimli tork transferi gibi özellikler sunar.
Yüksek hız/yüksek tork senaryoları için idealdir: Otomotiv şanzımanları, ağır kamyon aktarma organları, havacılık sistemleri ve diğer zorlu endüstriyel kullanımlar.

Şanzıman Özellikleri

• Parça Numarası: HTG90-G3
• Redüktör Tipi: Helisel Planet
• Dişli Malzemesi: Alaşımlı Çelik
• Dişli Oranı: 3:1
• Verimlilik: %97
• Yük olmayan durumdaki geri boşluk: <=3'
• Nominal Giriş Hızı: 3000rpm
• Maksimum Giriş Hızı: 6000rpm
• Maksimum İzin Verilen Tork: 104 Nm (920,48 lb-in)
• Anlık İzin Verilen Tork: 208 Nm (1840,96 lb-in)
• Mil Maksimum Eksenel Yükü: 1300N
• Mil Maksimum Radyal Yükü: 3250N
• Su Geçirmezlik Derecesi: IP65
• Ömür: 20000 saat

Fiziksel Özellikler

• Çerçeve Boyutu: 90 x 90 mm
• Şanzıman Uzunluğu: 102mm
• Çıkış Mili Çapı: Φ22mm
• Çıkış Şaft Uzunluğu: 48mm
• Çıkış Mili Tipi: Kama Yuvası
• Giriş Mili Çapı: Φ19mm
• Giriş Şaft Uzunluğu: Maks. 44 mm
