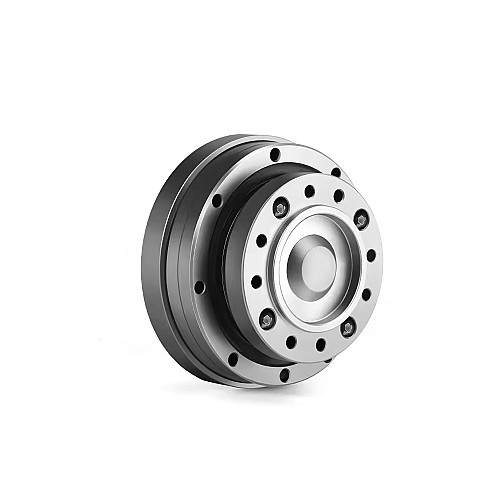

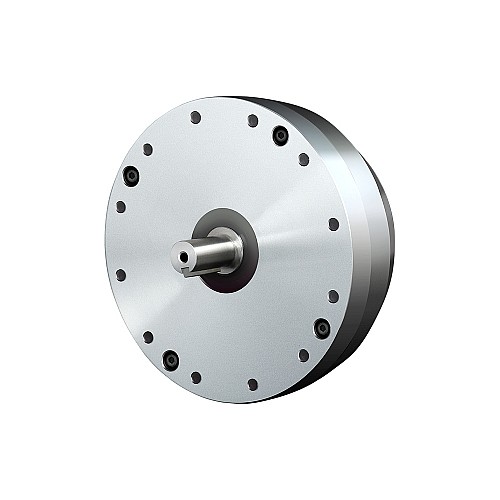

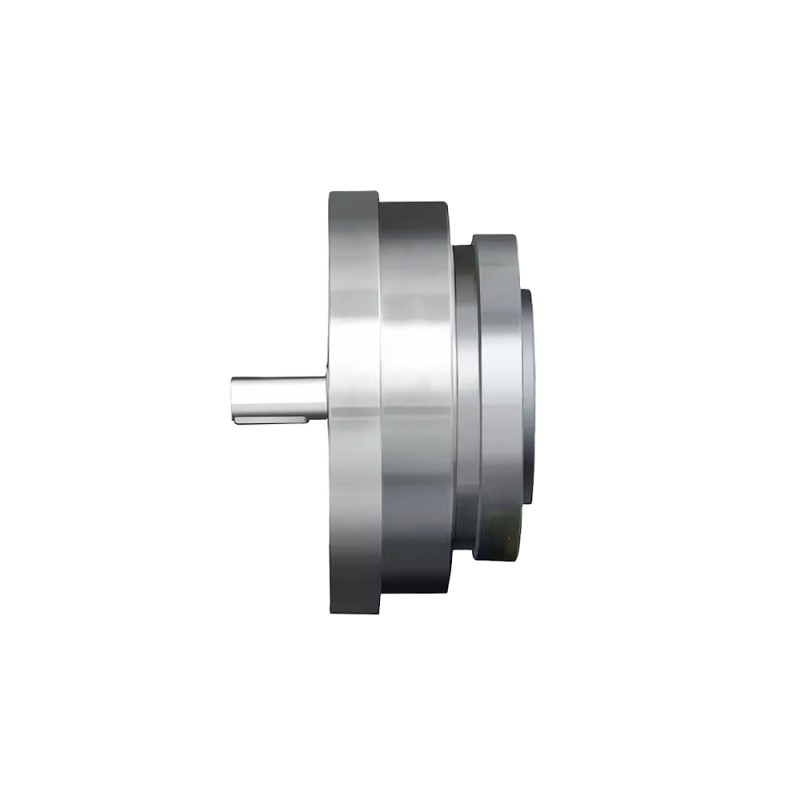

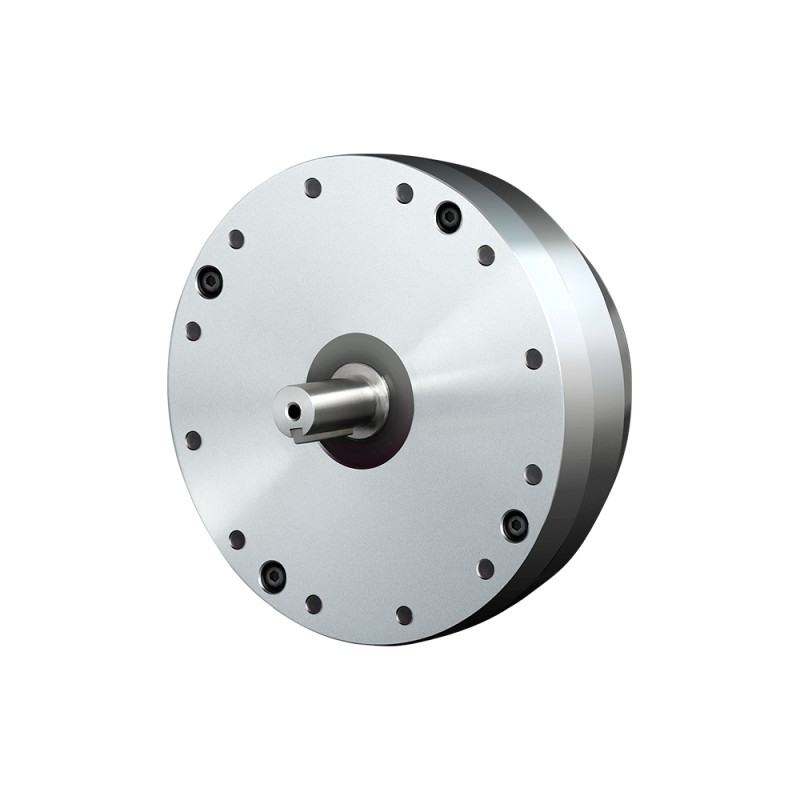

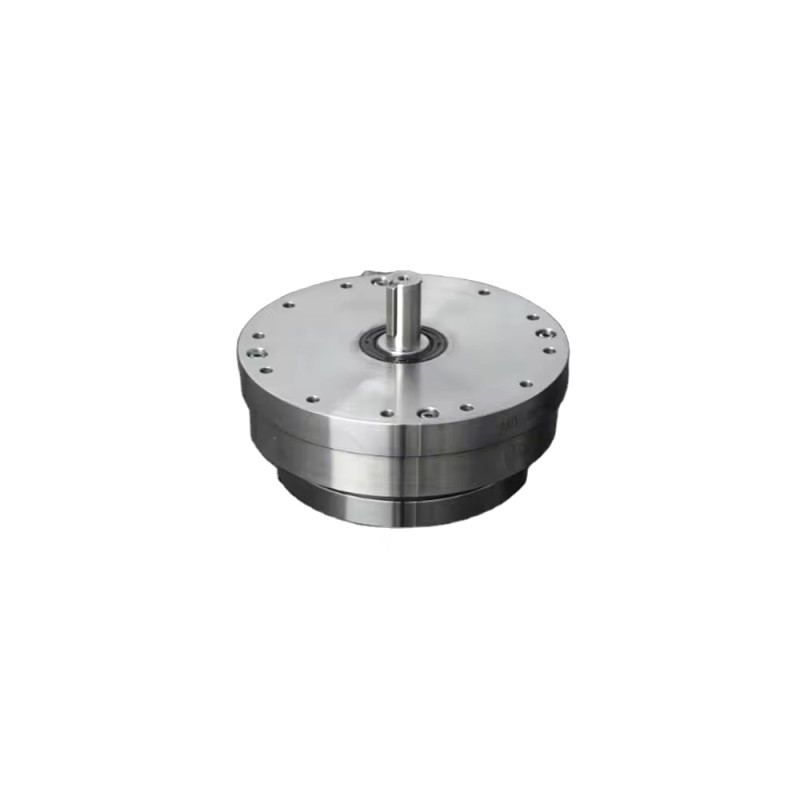

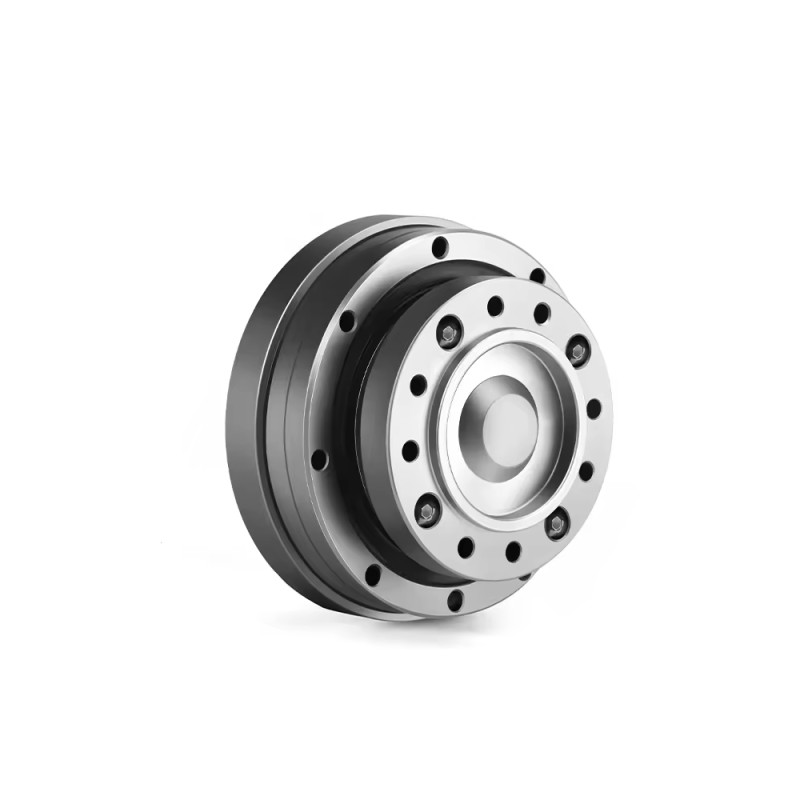

Name: HHT Serisi Harmonik Tahrikli Redüktör Φ170mm Oran 100:1 Boşluk 20 yay saniye 16 mm Giriş Çapı
Brand: STEPPERONLINE
SKU: HHT-40-100-IV-D16
Price: 20969.56 TRY
Availability: PreOrder

HHT Serisi Harmonik Tahrikli Redüktör Φ170mm Oran 100:1 Boşluk 20 yay saniye 16 mm Giriş Çapı

Ön sipariş

HHT-40-100-IV-D16

Çerçeve Boyutu (mm)Φ170

Dişli Oranı100

Giriş Şaft Çapı (mm)16

Şanzıman Uzunluğu (mm)100

Soru

İndirilenler

HHT-40-100-IV-D16_Full_Datasheet.pdfPDF · 145.51KB HHT-40-100-IV-D16.stpSTP · 1.63MBİndirmek için giriş yapın

Aynı seri

Model	Çerçeve Boyutu (mm)	Dişli Oranı	Giriş Şaft Çapı (mm)	Şanzıman Uzunluğu (mm)	Fiyat	Stok
HHT-14-100-I-D8	Φ70	100	8	23.5	10.216,14 TL	Siparişle
HHT-14-100-III-D14	Φ70	100	14	52.5	11.291,16 TL	Siparişle
HHT-14-100-IV-D6	Φ70	100	6	50.5	11.291,16 TL	Siparişle
HHT-14-50-I-D8	Φ70	50	8	23.5	10.216,14 TL	Siparişle
HHT-14-50-III-D14	Φ70	50	14	52.5	11.291,16 TL	Siparişle
HHT-14-50-IV-D6	Φ70	50	6	50.5	11.291,16 TL	Siparişle
HHT-17-100-I-D8	Φ80	100	8	26.5	11.291,16 TL	Siparişle
HHT-17-100-III-D19	Φ80	100	19	56.5	12.366,64 TL	Siparişle
HHT-17-100-IV-D8	Φ80	100	8	56	12.366,64 TL	Siparişle
HHT-17-50-I-D8	Φ80	50	8	26.5	11.291,16 TL	Siparişle
HHT-17-50-III-D19	Φ80	50	19	56.5	12.366,64 TL	Siparişle
HHT-17-50-IV-D8	Φ80	50	8	56	12.366,64 TL	Siparişle
HHT-20-100-I-D14	Φ90	100	14	29	11.828,90 TL	Siparişle
HHT-20-100-I-D14-D	Φ90	100	14	29	11.828,90 TL	Siparişle
HHT-20-100-IV-D10	Φ90	100	10	63.5	13.442,12 TL	Siparişle
HHT-20-50-I-D14	Φ90	50	14	29	11.828,90 TL	Siparişle
HHT-20-50-IV-D10	Φ90	50	10	63.5	13.442,12 TL	Siparişle
HHT-25-100-I-D14	Φ110	100	14	34	12.366,64 TL	Siparişle
HHT-25-100-IV-D14	Φ110	100	14	72.5	14.517,60 TL	Siparişle
HHT-25-50-I-D14	Φ110	50	14	34	12.366,64 TL	Siparişle
HHT-25-50-IV-D14	Φ110	50	14	72.5	14.517,60 TL	Siparişle
HHT-32-100-I-D19	Φ142	100	19	42	14.517,60 TL	Siparişle
HHT-32-100-IV-D14	Φ142	100	14	84.5	15.592,62 TL	Siparişle
HHT-32-50-I-D19	Φ142	50	19	42	14.517,60 TL	Siparişle
HHT-32-50-IV-D14	Φ142	50	14	84.5	15.592,62 TL	Siparişle
HHT-40-100-I-D19	Φ170	100	19	51	19.894,08 TL	Siparişle
HHT-40-100-IV-D16	Φ170	100	16	100	20.969,56 TL	Siparişle
HHT-40-50-I-D19	Φ170	50	19	51	19.894,08 TL	Stokta Var
HHT-40-50-IV-D16	Φ170	50	16	100	20.969,56 TL	Siparişle

HHT Serisi Harmonik Tahrikli Redüktör Φ170mm Oran 100:1 Boşluk 20 yay saniye 16 mm Giriş Çapı

Bu harmonik redüktör 100 dişli oranına, Φ170mm şasi boyutuna, 16mm giriş mili çapına ve 20 ark saniy... Devamını oku

0 yorum • Yorum Yap

itibaren

20.969,56 TL

5 + 20.252,88 TL

10 + 19.583,12 TL

50 + 18.956,60 TL

100 + 18.368,72 TL

Anlık stok durumunu görmek için ülkeye tıklayınız.

Gönderim yeri

Çin

Adet

Sepete Ekle

Favorilere Ekle Karşılaştır

Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku

Bu harmonik redüktör 100 dişli oranına, Φ170mm şasi boyutuna, 16mm giriş mili çapına ve 20 ark saniye maksimum boşluğa sahiptir.
HHT serisi harmonik redüktörler, kendi giriş şaftı ve kompakt yapısıyla entegre bir dalga jeneratörüne sahiptir. Esnek spline ve rijit spline, yüksek rijitlikteki çapraz yataklarla birbirine bağlanmıştır ve bu da onu kullanımı kolay modüler bir ürün haline getirir. Çıkış bağlantısı için rijit veya esnek olmak üzere her iki uçtan sabitlenebilir.
Ultra düz tasarımı, hafifliği ve kompaktlığı ile öne çıkan bu seri, insansı robotlarda, metal işleme makinelerinde, tıbbi ekipmanlarda, iletişim ekipmanlarında vb. yaygın olarak kullanılmaktadır.

Temel Korkular

Koaksiyel Giriş ve Çıkış
Yüksek tork kapasitesi ve yüksek sertlik
Mükemmel konumlandırma doğruluğu ve dönüş doğruluğu
Dalga üreteci kamının kendi giriş mili vardır ve çeşitli giriş biçimlerine karşılık gelebilir
İç destek yatakları, tamamen kapalı yapı ve kolay kurulum
Düşük veya sıfır boşluklu, doğrudan motora bağlı kompakt ve basit yapı tasarımı

Şanzıman Özellikleri

Parça Numarası: HHT-40-100-IV-D16
Şanzıman Tipi: Harmonik Şanzıman
Dişli Malzemesi: Alaşımlı Çelik
Dişli Oranı: 100:1
Yük olmayan durumdaki geri boşluk: <=20"
Nominal Tork (Giriş Hızı 2000rpm): 265.00Nm(37527.09oz.in)
İzin Verilen Moment Torku: 1080.00Nm(152940.58oz.in)
Maksimum Başlatma-Durdurma Torku: 568,00 Nm (80435,41 oz.in)
İzin Verilen Maksimum Giriş Hızı: 4000 rpm
Ortalama İzin Verilen Giriş Hızı: 3000 rpm
Maksimum Eksenel Yük: 8.4KN
Maksimum Radyal Yük: 21KN
Ömür: 15000 saat

Fiziksel Özellikler

Çerçeve Boyutu: Φ170mm
Şanzıman Uzunluğu: 100mm
Giriş Mili Tipi: Kama Yuvası
Giriş Mil Çapı: Φ16mm

Çalışma Ortamı (Tj = 25℃/77℉)

Ortam sıcaklığı: 0-40℃
Su veya yağ sıçraması yok
Aşındırıcı veya patlayıcı gazlara maruz bırakmayın
Metal tozu gibi tozlar yok

Elektriksel Özellikler
Nominal Tork/2000rpm(Nm)	265.00
Ortalama İzin Verilen Giriş Hızı (rpm)	3000
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Φ170
Dişli Malzemesi	Alaşımlı Çelik
Dişli Oranı	100
Giriş Şaft Çapı (mm)	16
IP Derecelendirmesi	65
Şanzıman Tipi	Harmonik Redüktör
Şanzıman Uzunluğu (mm)	100
Ürün Serisi	HHT
Yük Olmayan Durumdaki Geri Boşluk	<=20 arcsec
