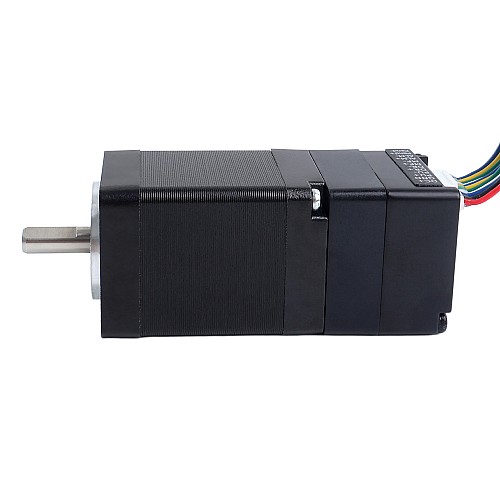

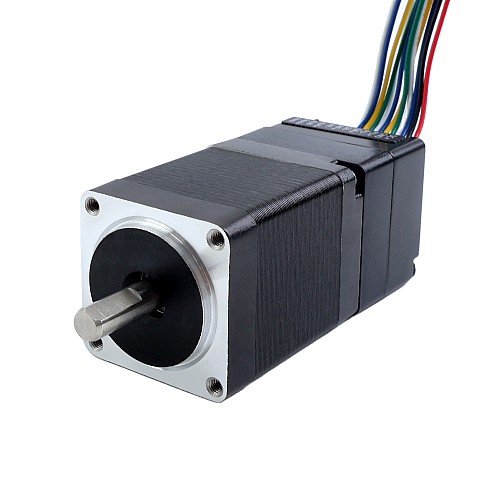

ESS Serisi 7,4Ncm(10,48oz.in) Nema 11 Entegre Kapalı Döngü Adım Servo Motoru 24 VDC 16 Bitlik Enkoder

Bu ESS serisi Nema 11 entegre step motor, 7,4 Ncm (10,48 oz.in) tutma torku, 0,1 ila 1,2 A tepe akım aralığı, 24 VDC giriş voltajı ve 16 bit artımlı enkoder özelliklerine sahiptir.
Yeni nesil 32 bit ARM kontrol teknolojisi ve güç açısı kontrol teknolojisini kullanır. 3000 RPM'nin üzerinde maksimum hıza ulaşabilir, yüksek hızdaki tork zayıflaması sıradan açık döngü sürücülerine göre önemli ölçüde düşüktür, bu da motor ısınmasını ve titreşimini etkili bir şekilde azaltır. 16 bit manyetik enkoder ile donatılmış olarak, ekipmanın işleme verimliliğini ve doğruluğunu büyük ölçüde artırır. Yük tabanlı akım kontrol teknolojisi, motor ısınmasını azaltır ve motor ömrünü uzatır. Sürücünün yerleşik alarm çıkış sinyali, ana bilgisayar tarafından izleme ve kontrolü kolaylaştırırken, konum tolerans aşımı alarmı, işleme ekipmanının güvenli çalışmasını sağlar.

Özellikler

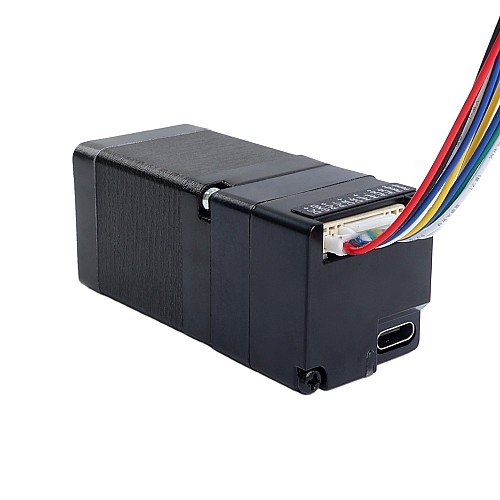

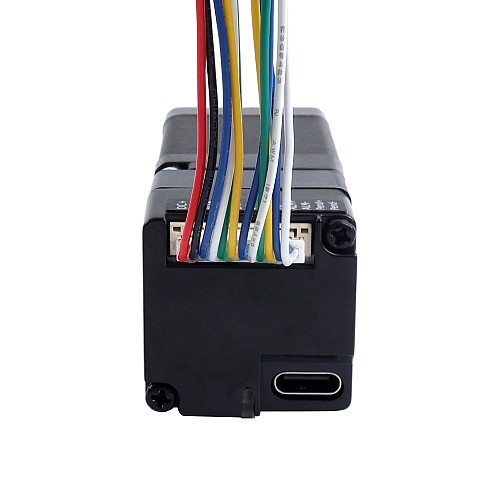

• Type-C hata ayıklama bağlantı noktası
• Çalışma voltajı: 24 VDC
• Mükemmel yüksek hız performansı ve rijitlik
• Yeni nesil 32 bit ARM teknolojisi
• Sürücü ve motoru tek bir ünitede birleştiren entegre tasarım
• Kolay kurulum, küçük ayak izi ve basit kablolama
• Düşük tork zayıflaması, 3000 rpm'ye kadar hız
• Aşırı voltaj, düşük voltaj, aşırı akım dahil yerleşik koruma fonksiyonları
• Kolay izleme ve kontrol için yerleşik alarm çıkışı
• Titreşimi, gürültüyü ve ısınmayı azaltan akıllı akım düzenlemesi, %35 verimlilik iyileştirmesi

Elektriksel Özellikler

• Üretici Parça Numarası: ESS11-P01
• Tutma Torku: 7,4 Ncm (10,48 oz.in)
• Giriş Voltajı: 24 VDC
• Çıkış Tepe Akımı: 0,1 - 1,2 A
• Mantık Giriş Akımı: 10 mA
• Mantık Giriş Voltajı: 5 V
• Rotor Ataleti: 10 g·cm²
• Enkoder Tipi: Artımlı
• Enkoder Çıkış Tipi: Diferansiyel
• Enkoder Çözünürlüğü: 16 bit
• Yalıtım Direnci: 100 MΩ'den fazla
• Dielektrik Dayanımı: 1 dakika boyunca 500 VAC
• Yalıtım Sınıfı: B 130°C [266°F]

Fiziksel Özellikler

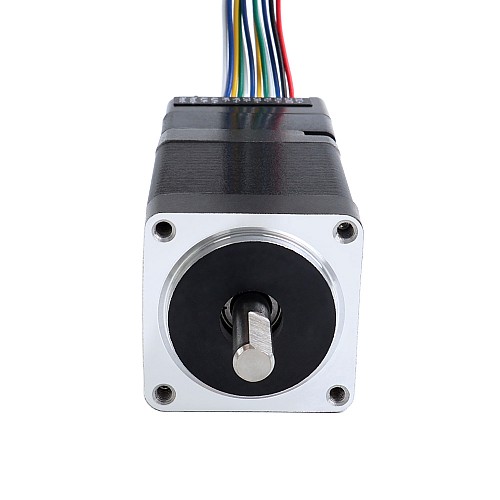

• Flanş Boyutu: 28 x 28 mm
• Gövde Uzunluğu: 62,1 mm
• Mil Çapı: Φ5 mm
• D-kesimli Mil Uzunluğu: 10 mm
• Mil Uzunluğu: 15 mm
• Ağırlık: 170 g

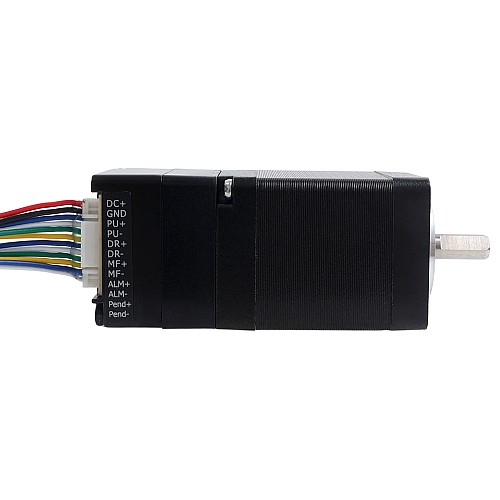

Konnektör Özellikleri

• Yuva Modeli: HX12504-12Y

Bağlantı
