DSY Serisi 1000W RS485 DC Servo Motor 24-70VDC 3,20Nm 3000rpm 17-Bit Artımlı Kodlayıcı IP65

0 yorum - Yorum Yap

9.863,23 TL

5 + 9.525,87 TL

10 + 9.211,14 TL

50 + 8.916,49 TL

100 + 8.639,77 TL

Stokta var: 10000
Modeli: DSY-RS1000L2A2-M17S
Brüt ağırlık: 5.20kg
Sertifikalı: ISO, CE

Mevcut Seçenekler:

Gönderim yeri (Ülke tıklayın｜canlı stok)

Çin

ABD

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

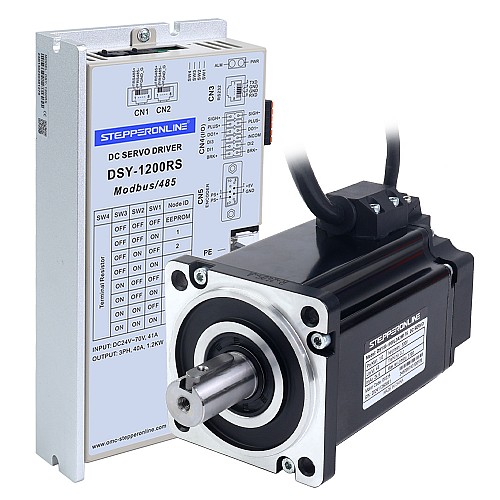

Bu, 48VDC 1000W servo motor ve 24-70VDC 1200W servo sürücüden oluşan en yeni DSY serisi DC servo sistemidir. Servo motorun nominal torku 3,20Nm, tepe torku 9,60Nm ve nominal hızı 3000rpm'dir.
Standart olarak 17 bitlik tek turlu manyetik artımlı kodlayıcı ile gelir ve yüksek güç yoğunluklu bir tasarıma sahiptir, bu da kompakt boyutta güçlü güç sağlayarak anlık aşırı yüklenmeyi 3 katına çıkarır. Yeni manyetik devre tasarımı, tork dalgalanmasını azaltarak çalışma sırasındaki titreşimi en aza indirir ve daha akıcı bir tork çıkışı sağlar.
Mobil robotlar (AMR, AGV), servis robotları, özel robotlar, lojistik depolama ve sıralama, tıbbi ekipman, aletler ve hafif tekstil endüstrileri gibi voltaj ve boyut kısıtlamalarının önemli olduğu çeşitli uygulamalarda yaygın olarak kullanılabilir.

Kitteki Ürünler

1 x DSY-1200RS: 1200W Darbe/RS485 DC Servo Motor Sürücüsü
1 x DSY80-1000L2A2M17S: 1000W 48V DC Servo Motor 3000rpm 3,20Nm 17-Bit Kodlayıcı IP65

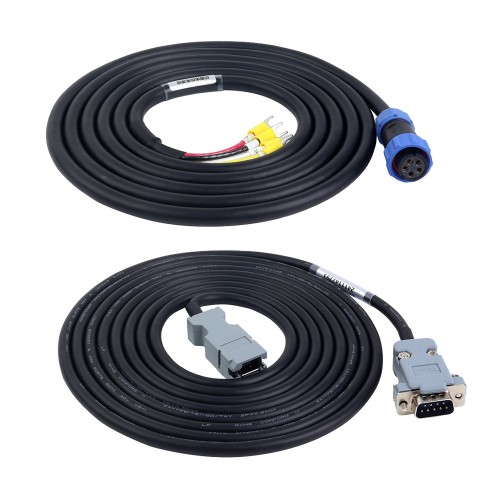

1 x P2-DS-03P30M: 3,0 m Motor Kablosu
1 x E2-DS-03AM: 3,0 m Kodlayıcı Kablosu
1 x RS232-5: 1,0 m Hata Ayıklama Kablosu

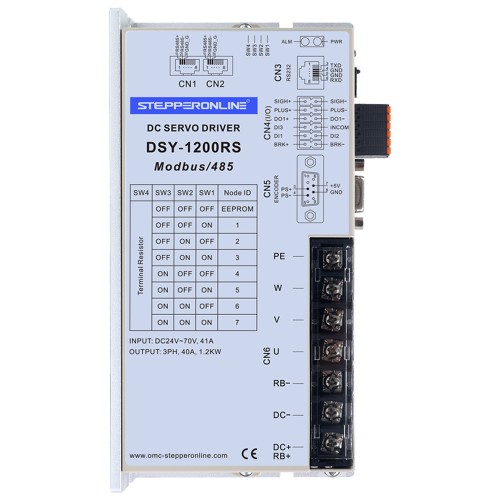

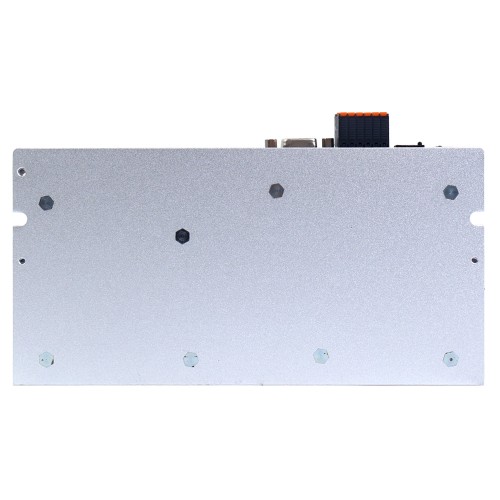

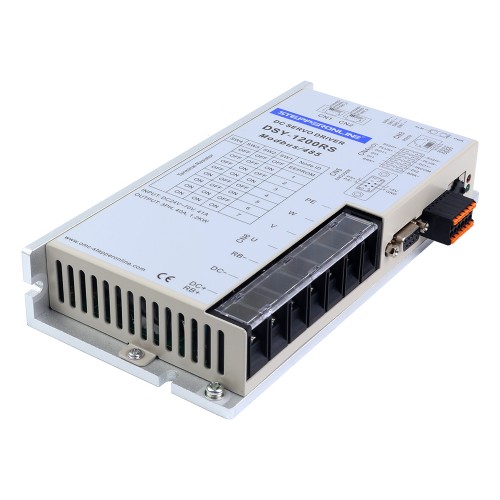

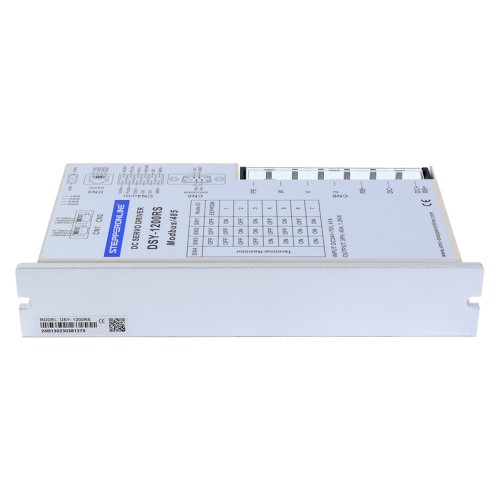

Servo Sürücü Spesifikasyonu

Parça Numarası: DSY-1200RS
Sürekli Çıkış Akımı: 40.0A
Maksimum Çıkış Akımı: 120.0A
Güç Kaynağı Girişi: 24-70VDC
Anma gücü 1200W
Boyut: 200*100*35,8 mm

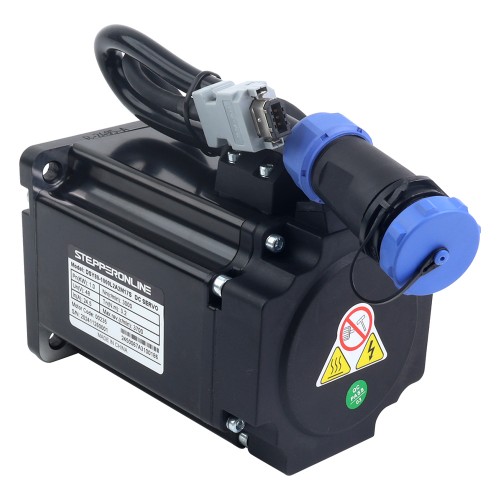

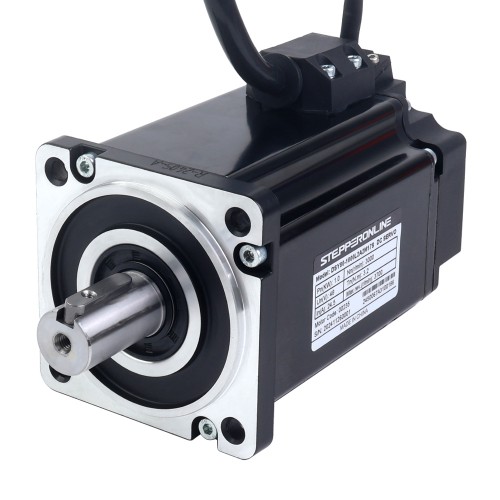

Servo Motor Özellikleri

Parça Numarası: DSY80-1000L2A2M17S
Anma Gücü: 1000W
Anma Gerilimi: 48VDC
Nominal Tork: 3,20 Nm
Maksimum Tork: 9,60 Nm
Anma Akımı: 24,5A
Anma Hızı: 3000rpm
Tork Sabiti: 0,13 Nm/A
Hat-hat Direnci: 0,08ohm ± %10
Hat-hat Endüktansı: 0,30mH ± %20
Atalet: 1,92kg*m ² *10 ^-4
Kodlayıcı: 17 bit tek turlu manyetik artımlı kodlayıcı
Kutuplar: 10
IP Derecesi: IP65
Mil çapı: 19mm
Kablo Uzunluğu: 3m (opsiyonel uzunluklar 1,5m ve 5m'dir)

Lütfen DSY serisi servo hata ayıklama yazılımını buradan indirin.

STEPPERONLINE'da satılan tüm servo motorlar arasındaki farklar hakkında daha fazla bilgi edinmek için lütfen bu makaleye bakın.

STEPPERONLINE tarafından geliştirilen DSY serisi hata ayıklama yazılımı Windows 10'da geliştirilmiş ve test edilmiştir. Diğer Windows sürümlerini kullanmak uyumluluk sorunlarına (örneğin, bozuk metin) neden olabilir veya yazılım işlevselliğini etkileyebilir.

Elektriksel Özellikler
Anma Gerilimi (V)	48VDC
Anma Gücü (W)	1000
Anma Hızı (dev/dak)	3000
Frenli	HAYIR
Giriş Voltajı (V)	24 - 70VDC
Kodlayıcı Çözünürlüğü	17 bit
Kodlayıcı Türü	Manyetik Artımlı
Kontrol Modları	Nabız/RS485
Maksimum Hız (dev/dak)	3700
Nominal Tork (Nm)	3.20
Tepe Torku (Nm)	9.60
Fiziksel Özellikler
Çerçeve Boyutu (mm)	80 x 80
Entegre Veya Değil	HAYIR
Envanter Yöntemi	Özel Envanter
Havacılık Fişi Olsun veya Olmasın	HAYIR
IP Derecelendirmesi	65
Mil Çapı (mm)	19

File	Size
DSY80-1000L2A2M17S_Full_Datasheet.pdf	137.62KB	Download
DSY-1200RS.STEP	16.58MB	Download
DSY80-1000L2A2M17S.STEP	2.42MB	Download
DSY-RS_Series_Low_Voltage_Servo_Drive_User_manual_(V1.0).pdf	14.58MB	Download
