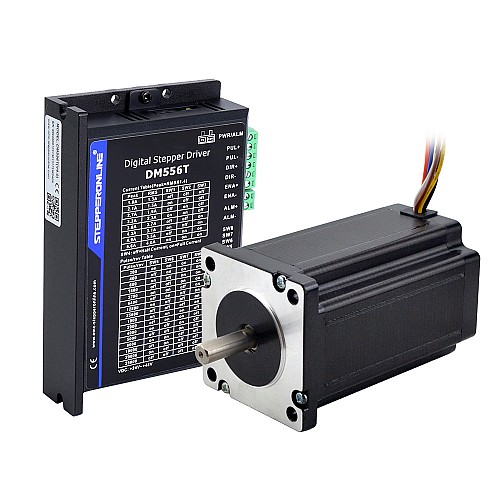

1 Eksenli Step Motor CNC Kiti 3.4Nm(481.48oz.in) Nema 24 Step Motor ve Sürücü

• 1 x Dijital Step Motor Sürücüsü 1,8~5,6A 20-50VDC DM556T
• 1 x Çift Şaftlı Nema 24 Bipolar 3.4Nm(481.48oz.in) 60x60x100mm 8 Kablo

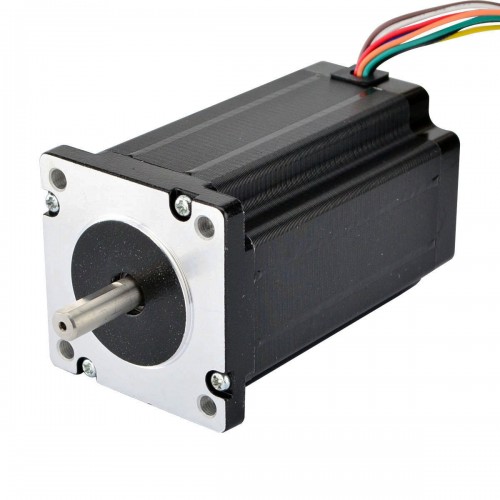

Motor Özellikleri

• Üretici Parça Numarası: 24HS39-3008D
• Motor Tipi: Bipolar Step Motor
• Adım Açısı: 1,8 derece
• Tutma Torku (Bipolar): 3.4Nm(481.48oz.in)
• Tutma Torku (Tek Kutuplu): 2,8 Nm (397 oz.in)
• Anma Akımı/faz (Bipolar Paralel): 4A
• Anma Akımı/faz (Bipolar Seri): 2A
• Anma Akımı/faz (Tek kutuplu): 3A
• Faz Direnci (Bipolar Paralel): 0,7 ohm
• Faz Direnci (Bipolar Seri): 2.8ohm
• Faz Direnci (Tek Kutuplu): 1,4 ohm
• Endüktans (Bipolar Paralel): 3mH±20%(1KHz)
• Endüktans (Bipolar Seri): 12mH±20%(1KHz)
• Endüktans (Tek kutuplu): 3mH±20%(1KHz)
• Çerçeve Boyutu: 60 x 60mm
• Gövde Uzunluğu: 100mm
• Mil Çapı: Φ8mm
• Şaft Uzunluğu: 24mm
• D-kesim Uzunluğu: 20mm
• Potansiyel Müşteri Sayısı: 8
• Kablo Uzunluğu: 400mm
• Ağırlık: 1,6 kg

Bağlantı

A+	A-	B+	B-
Kırmızı/Mavi	Sarı/Siyah	Beyaz/Kahverengi	Turuncu/Yeşil

Sürücü Özellikleri

• Optimum tork, ekstra yumuşak hareket, düşük motor ısınması ve gürültüsü için Anti-Rezonans
• Geniş aralıklı motorlardan optimum tork için motor otomatik tanımlama ve parametre otomatik yapılandırması
• Adım ve yön (PUL/DIR) kontrolü
• Pürüzsüz motor hareketi için Çoklu Adımlama
• TTL uyumlu ve optik olarak izole edilmiş girişler
• Giriş voltajı 20-50VDC
• DIP anahtarları aracılığıyla 400-25.600 arasında 16 seçilebilir mikro adım çözünürlüğü
• DIP anahtarları aracılığıyla 1,8 - 5,6 A arasında 8 seçilebilir çıkış akımı ayarı
• Güç açıldığında "sıçrama" olmadan yumuşak başlangıç
• 200KHz'e kadar darbe giriş frekansı
• Otomatik rölanti akımı azaltma
• Aşırı gerilim ve aşırı akım korumaları
