YS Serisi 4 Eksenli 4,00 Nm (566,45 oz.in) Nema 24 Kapalı Döngü Adım Motoru Kiti V2.0 Güç Kaynağı ile
Bu CNC kiti şunları içerir: 4 x 24HS40-5004D-E1000: Nema 24 Kapalı Döngü Adım Motoru 4,00 Nm (566,45... Devamını oku
0 yorum • Yorum Yap
itibaren
11.885,94 TL
5 + 11.538,64 TL
10 + 11.211,58 TL
50 + 10.902,00 TL
100 + 10.609,44 TL

Anlık stok durumunu görmek için ülkeye tıklayınız.

Sepete Ekle
Favorilere Ekle Karşılaştır
Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku
24 saat içinde kargoya verilir!
24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

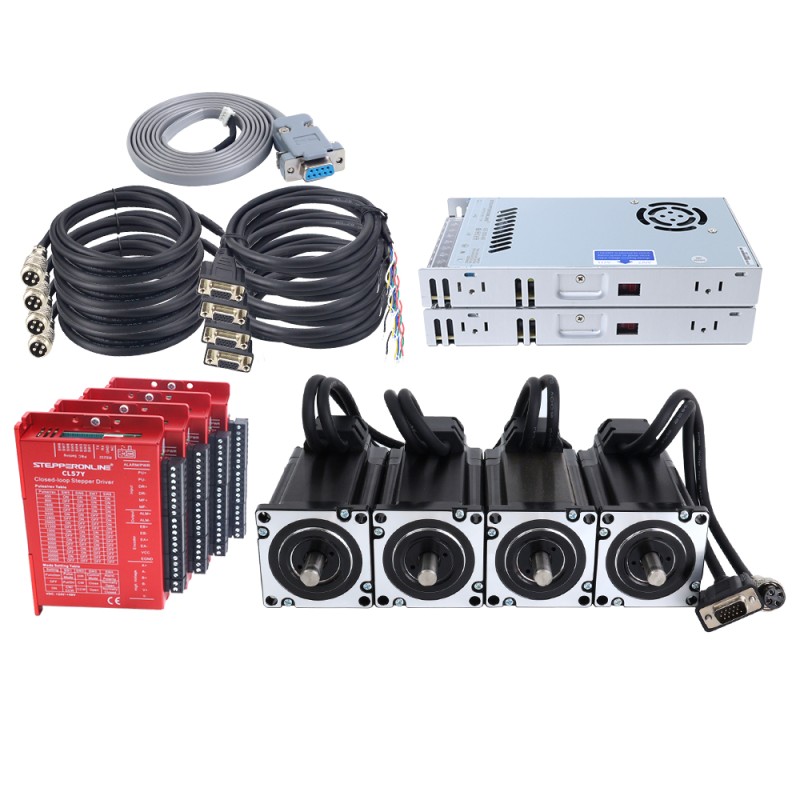

Bu CNC kiti şunları içerir:

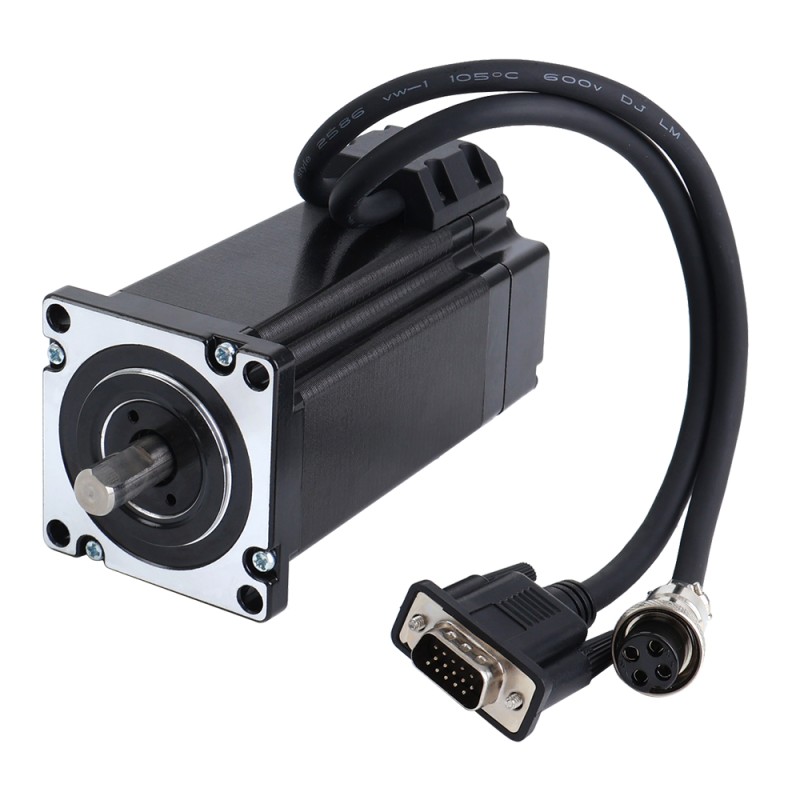

  • 4 x 24HS40-5004D-E1000: Nema 24 Kapalı Döngü Adım Motoru 4,00 Nm (566,45 oz.in) Kodlayıcı 1000PPR (4000CPR)

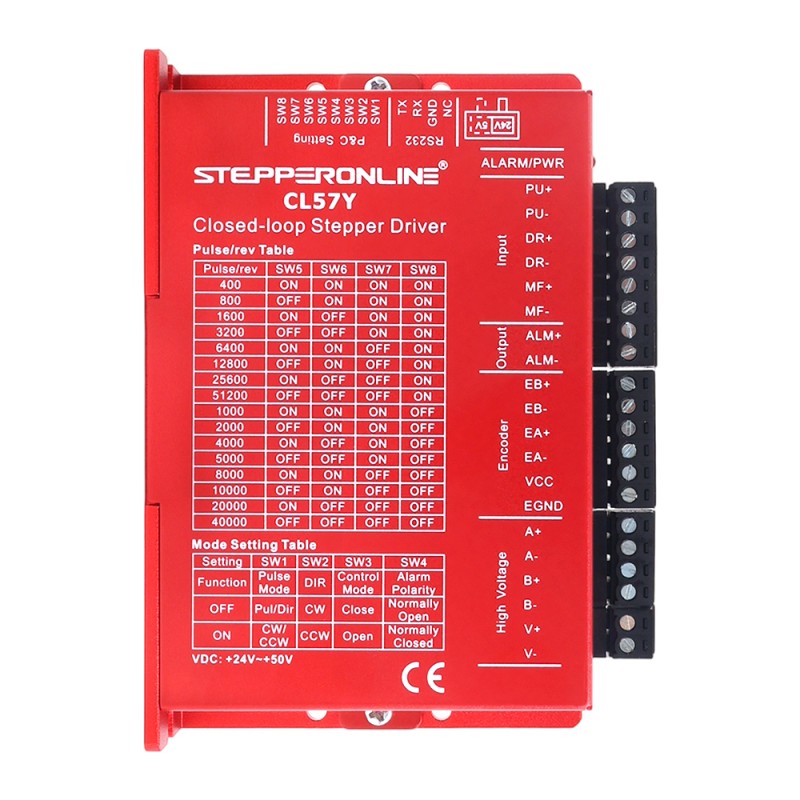

  • 4 x CL57Y-V20: Y Serisi V2.0 Kapalı Döngü Step Motor Sürücü 0-7.0A 24-50VDC, Nema 17, 23, 24 Step Motor için
  • 2 x LE-350-48: 350W 48V 7.3A 115/230V Anahtarlama Güç Kaynağı

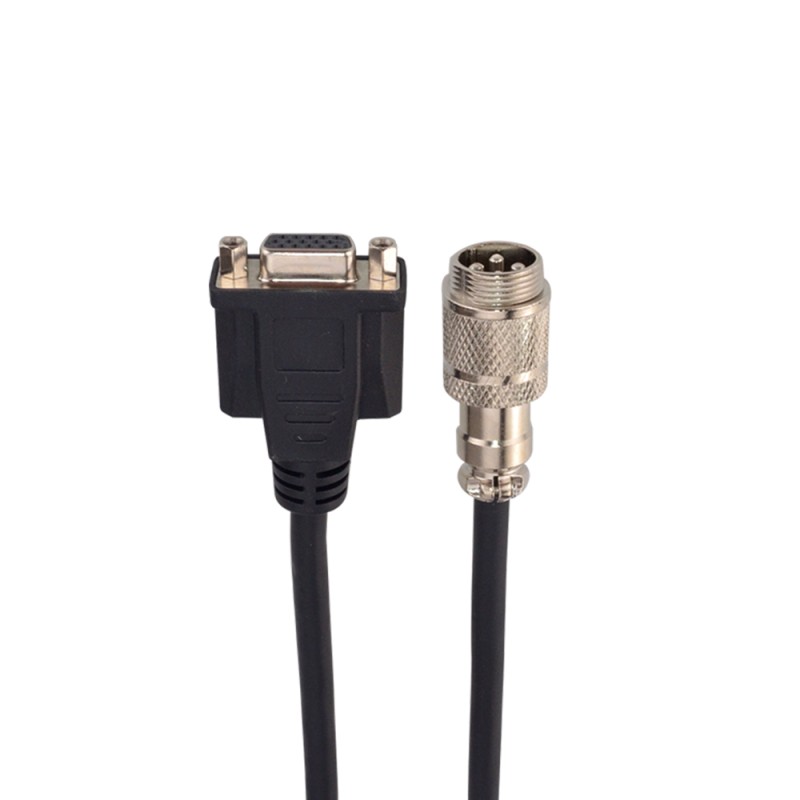

  • 4 x CE2-M2-20: 1,7 m (67") Motor AWG20 ve Kodlayıcı Uzatma Kablosu
  • 1 x CABLE-PC-2: RS232 hata ayıklama kablosu

Motor Özellikleri

  • Parça Numarası: 24HS40-5004D-E1000
  • Faz sayısı: 2
  • Tutma Torku: 4.00Nm(566.45oz.in)
  • Anma Akımı/faz: 5.0A
  • Faz Direnci: 0.6ohm
  • Endüktans: 2,6 mH ± %20 (1 KHz)
  • Çerçeve Boyutu: 60 x 60mm
  • Gövde Uzunluğu: 122mm
  • Mil Çapı: Φ10mm
  • Şaft Uzunluğu: 21mm
  • D-Kesim Şaft Uzunluğu: 15mm
  • Kablo Uzunluğu: 300mm
  • Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

  • Çıkış Devresi Tipi: Diferansiyel tip
  • Kodlayıcı Türü: Optik Artımlı
  • Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
  • Çıkış Sinyali Kanalları: 2 kanal
  • Minimum Besleme Voltajı: 4,5 V
  • Maksimum Besleme Voltajı: 5V
  • Çıkış Akımı: 25mA
  • Çıkış Yüksek Voltajı: 4,5 V
  • Çıkış Düşük Voltajı: 4.2-4.3V
  • Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

  • Çıkış Tepe Akımı: 0~7A(0~5,6RMS)
  • Giriş Voltajı: +24~50VDC
  • Logic Giriş Akımı: 1~7,5mA
  • Darbe Giriş Frekansı: 0~200kHz
  • İzolasyon Direnci: 10MΩ

Güç Kaynağı Özellikleri

  • Parça Numarası: LE-350-48
  • Giriş Voltajı: 115/230VAC±20%
  • Giriş Frekansı: 47-63Hz
  • Giriş Akımı: 40A/230VAC
  • Çıkış Voltajı: 48V
  • Çıkış Akımı: 7.3A
  • Nominal Çıkış Gücü: 350W
  • Kaçak Akım: <0,5mA/230VAC
  • Boyutlar: 215*115*30mm (U*G*Y)
  • Dahili EMI filtresi
  • Yüksek verimlilik düşük maliyet
  • Dahili DC fan ile zorunlu hava soğutması
  • Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları

Motor ve Enkoder Bağlantısı

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Kodlayıcı
VCC
EGND
EA+
EA-
EB+
EB-

Motor Uzatma Kablosu Bağlantısı

PIN
1
2
3
4
Renk
Siyah
Yeşil
Kırmızı
Mavi

Kodlayıcı Uzatma Kablosu Bağlantısı

PIN
2
3
1
13
11
12
Renk
Kırmızı
Beyaz
Siyah
Mavi
Sarı
Yeşil
Ürün Tipi
Ürün Türü Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A) 5.0
Çıkış Devresi Tipi Diferansiyel tip
Çıkış Sinyali Kanalları 2
Eksen Sayısı 4
Endüktans (mH) 2.6
Faz Direnci (ohm) 0.6
Giriş Voltaj Referansı (V) 24 - 48DC
Kodlayıcı Çözünürlüğü 1000PPR
Kodlayıcı Türü Optik Artımlı
Tork/İtki Eğrisi Var Mı? Evet
Tutma Torku (Ncm) 400
Tutma Torku (oz.in) 566.45
Fiziksel Özellikler
Çerçeve Boyutu (mm) Nema 24 (60 x 60)
Çıkış Mili Tipi D
Güç Kaynağı Güç Kaynağı
Kablo Uzunluğu (mm) 2000
Mil Çapı (mm) 10
Şaft Uzunluğu (mm) 21
Ürün Serisi YS Serisi

Yorum Yap

Yayınlanmaz. Yalnızca yorumunuzla ilgili size dönüş yapmak için kullanırız.
Not: HTML'e dönüştürülmez!
Oylama
Kötü İyi
Quickview
Nema 23 ve 24 Kapalı Döngü Adım Motorları için 1,7 m (67 inç) AWG20 Motor ve Kodlayıcı Uzatma Kablosu Seti
Nema 23 ve 24 Kapalı Döngü Adım Motorları için 1,7 m (67 inç) AWG20 Motor ve Kodlayıcı Uzatma Kablosu Seti
Nema 23 ve 24 Kapalı Döngü Adım Motorları için 1,7 m (67") Motor Uzatma Kablosu ve 1,7 m (67") Enkoder Uzatma Kablosu. Bu Kablo Kiti şunları içerir: K..
itibaren
499,56 TL
Sepete Ekle
Favorilere Ekle Karşılaştır
Quickview
Nema 17, 23, 24 Step Motor için Y Serisi Kapalı Döngü Step Motor Sürücüsü 0-7.0A 24-50VDC
Nema 17, 23, 24 Step Motor için Y Serisi Kapalı Döngü Step Motor Sürücüsü 0-7.0A 24-50VDC
Bu, Nema 17, 23, 24 step motorlar için 0-7,0A 24-50VDC Y serisi kapalı devre step motor sürücüsüdür. Yeni nesil 32 bit DSP kontrol teknolojisi ve güç ..
itibaren
1.397,94 TL
Sepete Ekle
Favorilere Ekle Karşılaştır
Quickview
S Serisi Nema 24 Kapalı Döngü Adım Motoru 4,0 Nm (566,45 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 24 Kapalı Döngü Adım Motoru 4,0 Nm (566,45 oz.in) Kodlayıcı 1000PPR (4000CPR)
Elektriksel Özellikler Üretici Parça Numarası: 24HS40-5004D-E1000 Faz sayısı: 2 Adım Açısı: 1,8 derece Tutma Torku: 4,0 Nm (566,45 oz.in) Anma Akımı/f..
itibaren
1.696,02 TL
Sepete Ekle
Favorilere Ekle Karşılaştır
Quickview
350W 48V 7.3A 115/230V Anahtarlama Güç Kaynağı Step Motor CNC Yönlendirici Kitleri
350W 48V 7.3A 115/230V Anahtarlama Güç Kaynağı Step Motor CNC Yönlendirici Kitleri
LE serisi bu anahtarlama güç kaynağının çıkış gücü 350W, çıkış voltajı 48V ve çıkış akımı 7.3A'dır. 115V ve 230V giriş voltajı bir anahtar aracılığıyl..
itibaren
822,48 TL
Sepete Ekle
Favorilere Ekle Karşılaştır
Quickview

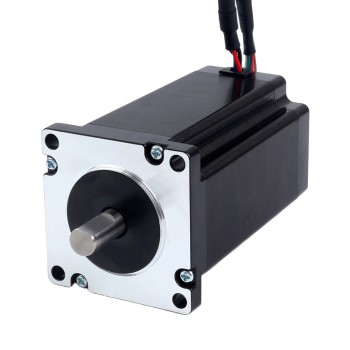

Nema 24 Kapalı Döngü Adım Motoru 4,00 Nm (566,45 oz.in) Manyetik Kodlayıcı 1000PPR (4000CPR)
