YS Serisi 1 Eksenli Kapalı Döngü Adımlayıcı CNC Kiti V2.0 12.0 Nm (1699.34 oz.in) Nema 34 Motor 1.5 m Kablolar ve Sürücü ile

0 yorum - Yorum Yap

3.324,04 TL

5 + 3.227,10 TL

10 + 3.135,29 TL

50 + 3.049,03 TL

100 + 2.967,04 TL

Stokta var: 10000
Modeli: 1-CL86Y-S120-1M5-V20
Brüt ağırlık: 6.95kg
Sertifikalı: ISO, CE

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

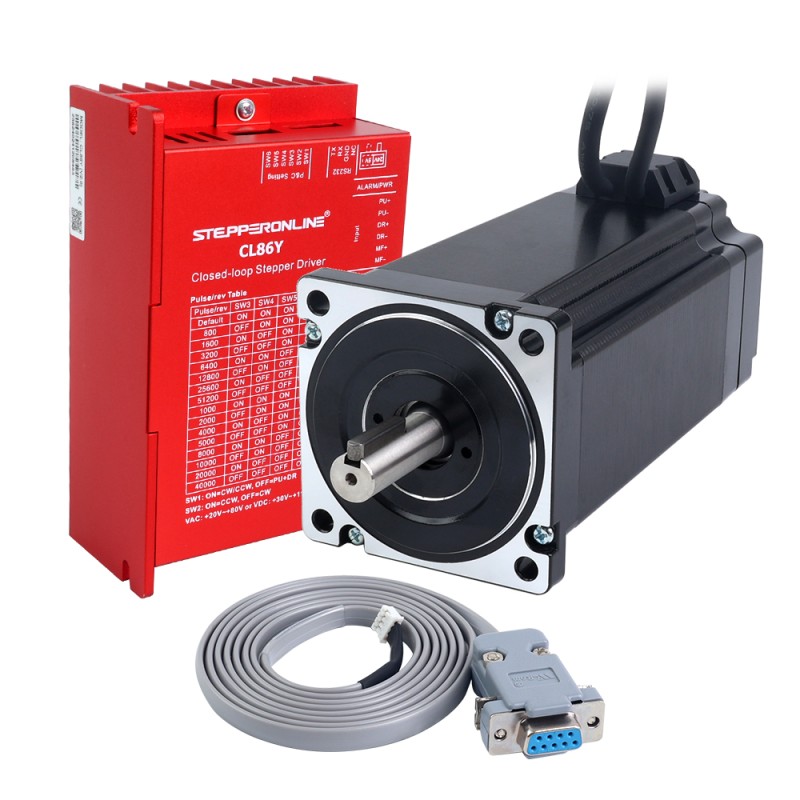

Bu CNC kiti şunları içerir:

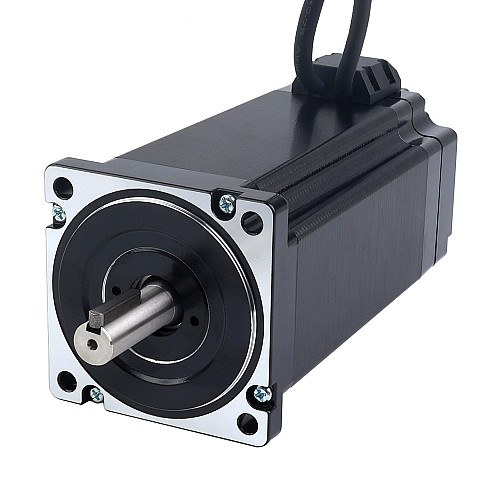

1 x 34HS59-6004D-E1K-1M5: S Serisi Nema 34 Kapalı Döngü Adım Motoru 12,00 Nm (1699,34 oz.in) Kodlayıcı 1000PPR (4000CPR)

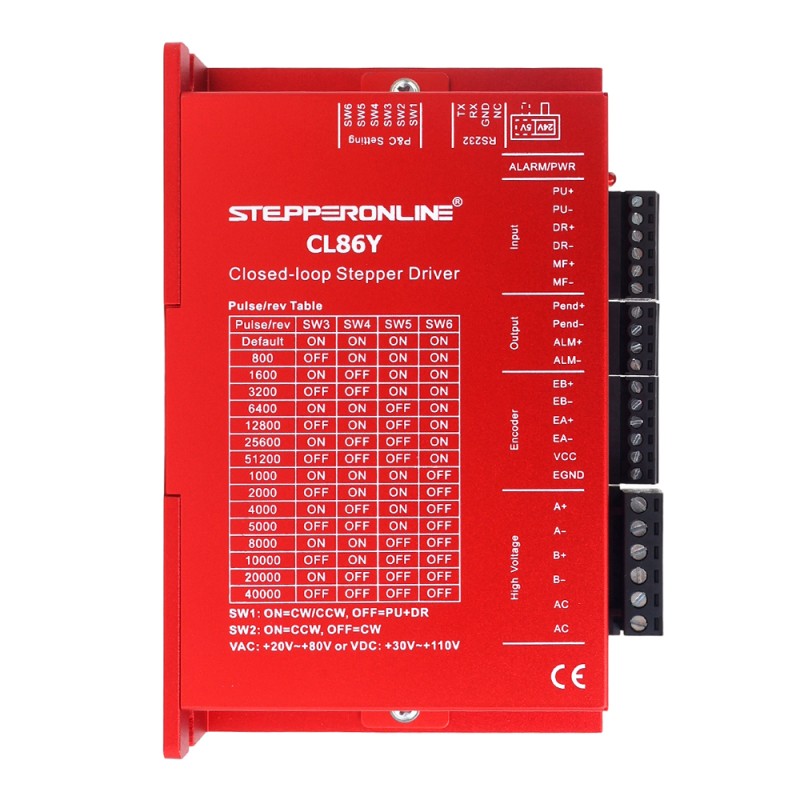

1 x CL86Y-V20: Y Serisi Kapalı Döngü Adım Motoru Sürücüsü V2.0 0-8,5A 20-80VAC/30-110VDC Nema 34 Adım Motoru için

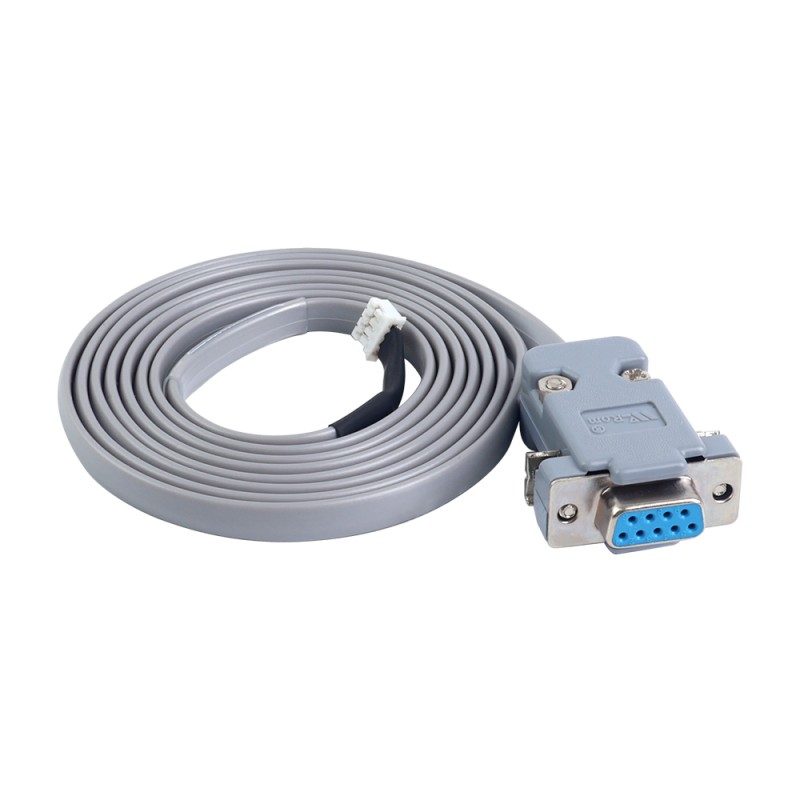

1 x CABLE-PC-2: RS232 hata ayıklama kablosu

Motor Özellikleri

Üretici Parça Numarası: 34HS59-6004D-E1K-1M5
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Tutma Torku: 12.00Nm(1699.34oz.in)
Anma Akımı/faz: 6.0A
Faz Direnci: 0,59 ohm ± %10
Endüktans: 4,8mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]
Çerçeve Boyutu: 86 x 86mm
Gövde Uzunluğu: 174mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 37mm
Kama Yuvası Mil Uzunluğu: 25mm
Kablo Uzunluğu: 1500mm

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~8,5A（0~6 RMS）
Giriş Voltajı: 20~80VAC/30~110VDC (Tipik 48/60VDC)
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5 μS
İzolasyon Direnci: 500MΩ

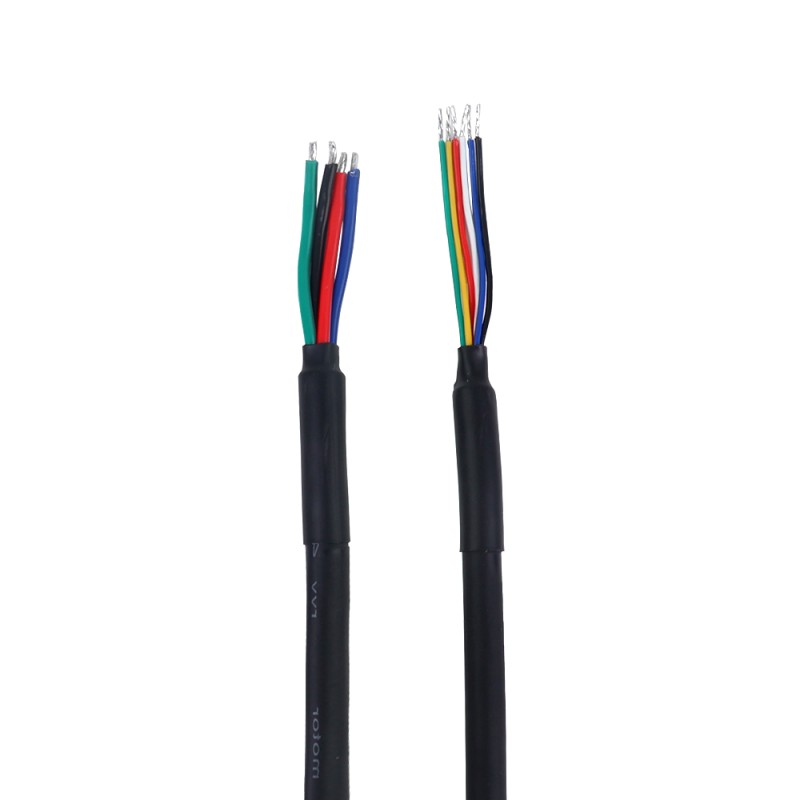

Motor ve Enkoder Bağlantısı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

PIN	Siyah	Kırmızı	Beyaz	Sarı	Yeşil	Mavi
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

CL86Y-V20, 5V/24V seçici anahtarı ekleyerek ve ücretsiz bir RS232 hata ayıklama kablosu ekleyerek CL86Y'yi geliştiriyor.

Y serisi sürücülerin ortak işlevleri ayarlanmıştır ve hata ayıklamaya gerek kalmadan kullanılabilir. Daha fazla hata ayıklama gerekiyorsa, lütfen gerekli hata ayıklama kablosunu satın almak için buraya tıklayın.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	6.0
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Eksen Sayısı	1
Endüktans (mH)	4.8
Faz Direnci (ohm)	0.59
Giriş Voltaj Referansı (V)	24 - 80AC / 36 - 110DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	1200
Tutma Torku (oz.in)	1699.34
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Çıkış Mili Tipi	Kama yolu
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	HAYIR
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	37
Ürün Serisi	YS Serisi

File	Size
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
CL86Y-V20.STEP	20.11MB	Download
CL86Y_V2.0_pulse_stepper_driver_manual_V1.0.pdf	858.67KB	Download
34HS59-6004D-E1K-1M5_Full_Datasheet.pdf	57.37KB	Download
34HS59-6004D-E1K-1M5.STEP	2.73MB	Download
34HS59-6004D-E1K-1M5_Torque_Curve.pdf	163.02KB	Download
