YS Serisi 1 Eksenli Kapalı Döngü Adım CNC Kiti V2.0 2,00 Nm (283,22 oz.in) Nema 23 Motor ve Sürücü

0 yorum - Yorum Yap

2.149,27 TL

5 + 2.086,49 TL

10 + 2.027,14 TL

50 + 1.971,62 TL

100 + 1.918,67 TL

Stokta var: 10000
Modeli: 1-CL57Y-S20-V20
Brüt ağırlık: 2.40kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

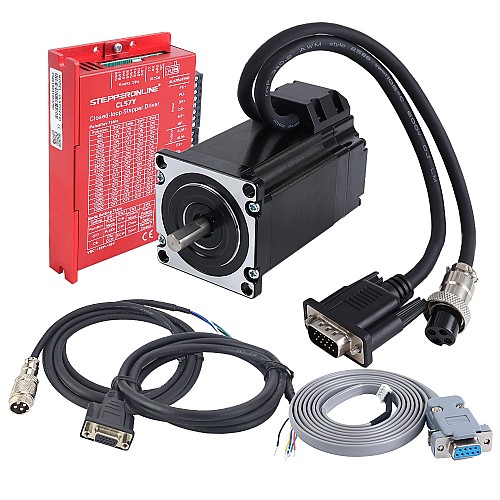

Bu CNC kiti şunları içerir:

1 x 23HS30-5004D-E1000: Nema 23 Kapalı Döngü Adım Motoru 2,00 Nm (283,22 oz.in) Kodlayıcı 1000PPR (4000CPR)
1 x CL57Y-V20: Y Serisi V2.0 Kapalı Döngü Step Motor Sürücü 0-7.0A 24-50VDC, Nema 17, 23, 24 Step Motor için
1 x CE2-M2-20: 1,7 m (67") Motor AWG20 ve Kodlayıcı Uzatma Kablosu
1 x CABLE-PC-2: RS232 hata ayıklama kablosu

Motor Özellikleri

Parça Numarası: 23HS30-5004D-E1000
Faz sayısı: 2
Tutma Torku: 2.00Nm(283.22oz.in)
Anma Akımı/faz: 5.0A
Faz Direnci: 0,42 ohm
Endüktans: 1,7mH ± %20 (1KHz)
Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 98mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 21mm
D-Kesim Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 300mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Minimum Besleme Voltajı: 4,5 V
Maksimum Besleme Voltajı: 5V
Çıkış Akımı: 25mA
Çıkış Yüksek Voltajı: 4,5 V
Çıkış Düşük Voltajı: 4.2-4.3V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~7A(0~5,6RMS)
Giriş Voltajı: +24~50VDC
Logic Giriş Akımı: 1~7,5mA
Darbe Giriş Frekansı: 0~200kHz
İzolasyon Direnci: 10MΩ

Motor ve Enkoder Bağlantısı

A+	A-	B+	B-
1	2	3	4

PIN	1	2	3	11	12	13
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

CL57Y-V20, bir 5V/24V seçici anahtar ekleyerek ve ücretsiz bir RS232 hata ayıklama kablosu içererek CL57Y'yi geliştirir.

Y serisi sürücülerin ortak işlevleri ayarlanmıştır ve hata ayıklamaya gerek kalmadan kullanılabilir. Daha fazla hata ayıklama gerekiyorsa, lütfen gerekli hata ayıklama kablosunu satın almak için buraya tıklayın.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Lütfen Y serisi step sürücü hata ayıklama yazılımını buradan indirin.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	5.0
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Eksen Sayısı	1
Endüktans (mH)	1.7
Faz Direnci (ohm)	0.42
Giriş Voltaj Referansı (V)	24 - 48DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	200
Tutma Torku (oz.in)	283.22
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	HAYIR
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	21
Ürün Serisi	YS Serisi

File	Size
CL57Y-V20.STEP	14.7MB	Download
CL57Y(V2.0)_pulse_stepper_driver_manual_V1.0.pdf	852.7KB	Download
23HS30-5004D-E1000.STEP	8.79MB	Download
23HS30-5004D-E1000_Full_Datasheet.pdf	288.61KB	Download
