YS Serisi 1 Eksenli Kapalı Döngü Adım CNC Kiti 4.00 Nm (566.45 oz.in) Nema 24 Motor ve Sürücü

YS Serisi 1 Eksenli Kapalı Döngü Adım CNC Kiti 4.00 Nm (566.45 oz.in) Nema 24 Motor ve Sürücü

0 yorum - Yorum Yap

2.472,53 TL

5 + 2.400,36 TL

10 + 2.332,04 TL

50 + 2.267,98 TL

100 + 2.206,92 TL

Stokta var: 10000
Modeli: 1-CL57Y-S40
Brüt ağırlık: 2.70kg
Sertifikalı: ISO, CE

Mevcut Seçenekler:

Gönderim yeri

Çin

ABD

Almanya

Birleşik Krallık

Avustralya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

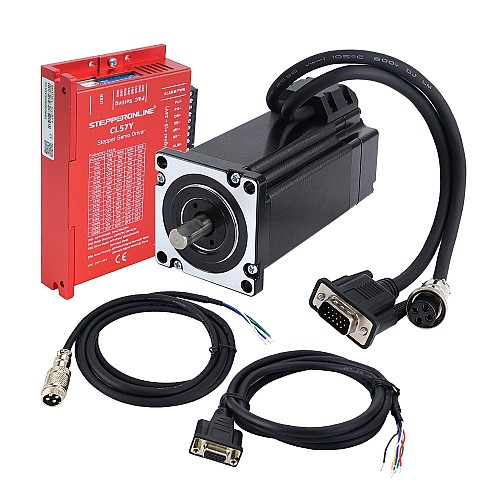

Bu CNC kiti şunları içerir:

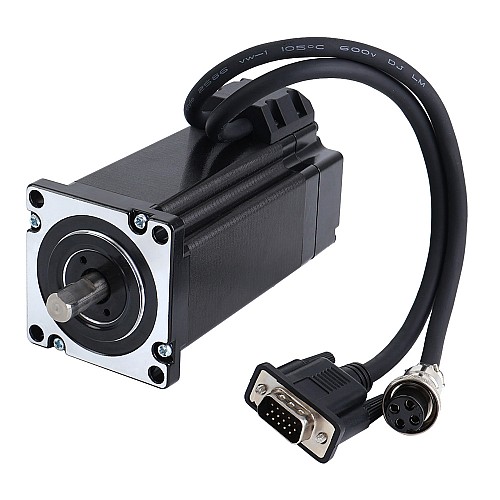

1 x 24HS40-5004D-E1000: Nema 24 Kapalı Döngü Adım Motoru 4,00 Nm (566,45 oz.in) Kodlayıcı 1000PPR (4000CPR)

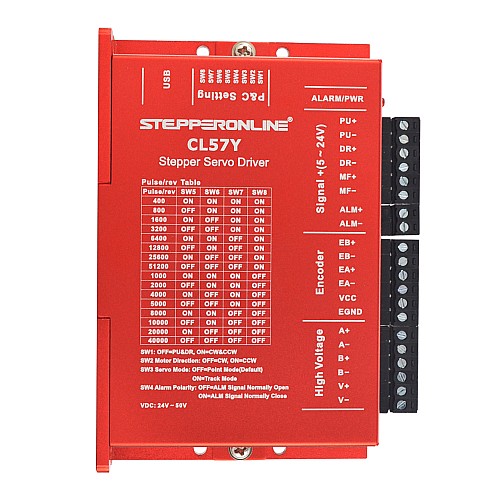

1 x CL57Y: Y Serisi Kapalı Döngü Adım Motoru Sürücüsü 0-7.0A 24-50VDC Nema 17, 23, 24 Adım Motoru için

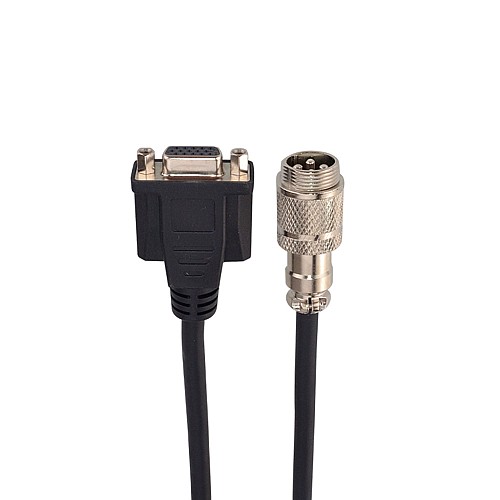

1 x CE2-M2-20: 1,7 m (67") Motor AWG20 ve Kodlayıcı Uzatma Kablosu

Motor Özellikleri

Parça Numarası: 24HS40-5004D-E1000
Faz sayısı: 2
Tutma Torku: 4.00Nm(566.45oz.in)
Anma Akımı/faz: 5.0A
Faz Direnci: 0.6ohm
Endüktans: 2,6 mH ± %20 (1 KHz)
Çerçeve Boyutu: 60 x 60mm
Gövde Uzunluğu: 125mm
Mil Çapı: Φ10mm
Şaft Uzunluğu: 21mm
D-Kesim Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 300mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Minimum Besleme Voltajı: 4,5 V
Maksimum Besleme Voltajı: 5V
Çıkış Akımı: 25mA
Çıkış Yüksek Voltajı: 4,5 V
Çıkış Düşük Voltajı: 4.2-4.3V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~7A(0~5RMS)
Giriş Voltajı: +24~50VDC (Tipik 36VDC)
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5 μS
İzolasyon Direnci: 500MΩ

Motor ve Enkoder Bağlantısı

A+	A-	B+	B-
1	2	3	4

PIN	1	2	3	11	12	13
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

Y serisi sürücülerin ortak işlevleri ayarlanmıştır ve hata ayıklamaya gerek kalmadan kullanılabilir. Daha fazla hata ayıklama gerekiyorsa, lütfen gerekli hata ayıklama kablosunu satın almak için buraya tıklayın.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	5.0
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Eksen Sayısı	1
Endüktans (mH)	2.6
Faz Direnci (ohm)	0.6
Giriş Voltaj Referansı (V)	24 - 48DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	400
Tutma Torku (oz.in)	566.45
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 24 (60 x 60)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	HAYIR
Mil Çapı (mm)	10
Şaft Uzunluğu (mm)	21
Ürün Serisi	YS Serisi

File	Size
24HS40-5004D-E1000.STEP	7.67MB	Download
24HS40-5004D-E1000_Full_Datasheet.pdf	165.74KB	Download
24HS40-5004D-E1000_Torque_Curve.pdf	142.76KB	Download
CL57Y_MANUAL.pdf	790.19KB	Download
CL57Y.STEP	3.03MB	Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
