YS Serisi 1 Eksen 4,00 Nm (566,45 oz.in) Nema 24 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile

• 1 x 24HS40-5004D-E1000: Nema 24 Kapalı Döngü Adım Motoru 4,00 Nm (566,45 oz.in) Kodlayıcı 1000PPR (4000CPR)
• 1 x CL57Y: Y Serisi Kapalı Döngü Adım Motoru Sürücüsü 0-7.0A 24-50VDC Nema 17, 23, 24 Adım Motoru için
• 1 x LE-250-48: 250W 48V 5.2A Anahtarlama Güç Kaynağı
• 1 x CE2-M2-20: 1,7 m (67") Motor AWG20 ve Kodlayıcı Uzatma Kablosu

Motor Özellikleri

• Parça Numarası: 24HS40-5004D-E1000
• Faz sayısı: 2
• Tutma Torku: 4.00Nm(566.45oz.in)
• Anma Akımı/faz: 5.0A
• Faz Direnci: 0.6ohm
• Endüktans: 2,6 mH ± %20 (1 KHz)
• Çerçeve Boyutu: 60 x 60mm
• Gövde Uzunluğu: 122mm
• Mil Çapı: Φ10mm
• Şaft Uzunluğu: 21mm
• D-Kesim Şaft Uzunluğu: 15mm
• Kablo Uzunluğu: 300mm
• Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

• Çıkış Devresi Tipi: Diferansiyel tip
• Kodlayıcı Türü: Optik Artımlı
• Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
• Çıkış Sinyali Kanalları: 2 kanal
• Minimum Besleme Voltajı: 4,5 V
• Maksimum Besleme Voltajı: 5V
• Çıkış Akımı: 25mA
• Çıkış Yüksek Voltajı: 4,5 V
• Çıkış Düşük Voltajı: 4.2-4.3V
• Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

• Çıkış Tepe Akımı: 0~7A(0~5RMS)
• Giriş Voltajı: +24~50VDC (Tipik 36VDC)
• Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
• Darbe Giriş Frekansı: 0~200kHz
• Darbe Genişliği: 2,5 μS
• İzolasyon Direnci: 500MΩ

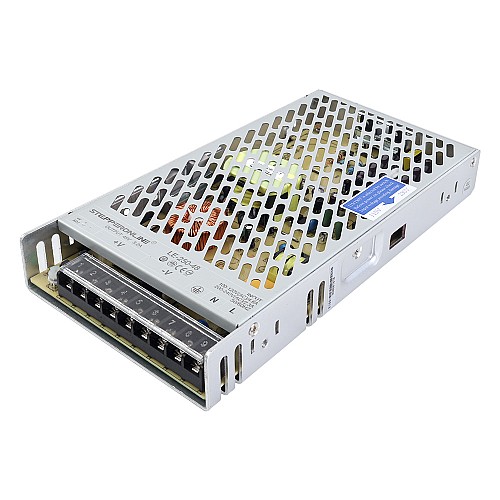

Güç Kaynağı Özellikleri

• Parça Numarası: LE-250-48
• Giriş Voltajı: 115/230VAC±%20
• Giriş Frekansı: 47-63Hz
• Giriş Akımı: 40A/230VAC
• Çıkış Voltajı: 48V
• Çıkış Akımı: 5.2A
• Nominal Çıkış Gücü: 250W
• Kaçak Akım: <0,5mA/230VAC
• Boyutlar: 215*115*30mm (U*G*Y)
• Dahili EMI filtresi
• Yüksek verimlilik düşük maliyet
• Dahili DC fan ile zorunlu hava soğutması
• Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları

Motor ve Enkoder Bağlantısı
