YS Serisi 1 Eksen 3,00 Nm (424,83 oz.in) Nema 23 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile

0 yorum - Yorum Yap

3.159,63 TL

5 + 3.067,39 TL

10 + 2.980,28 TL

50 + 2.897,86 TL

100 + 2.820,14 TL

Stokta var: 10000
Modeli: 1-CLYS30A
Brüt ağırlık: 3.50kg
Sertifikalı: ISO, CE

Mevcut Seçenekler:

Gönderim yeri

Çin

ABD

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

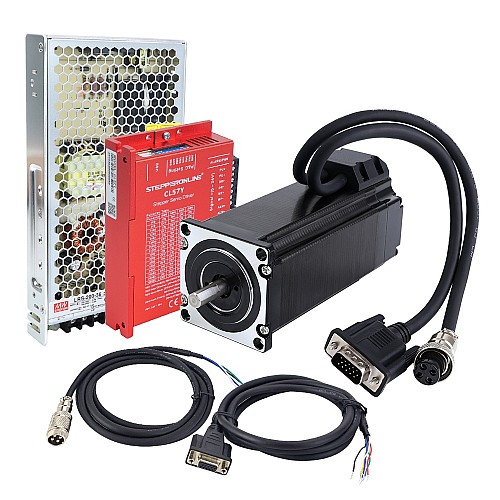

Bu CNC kiti şunları içerir:

1 x 23HS45-4204D-E1000: Nema 23 Kapalı Döngü Adım Motoru 3,00 Nm (424,83 oz.in) Kodlayıcı 1000PPR (4000CPR)
1 x CL57Y: Y Serisi Kapalı Döngü Adım Motoru Sürücüsü 0-7.0A 24-50VDC Nema 17, 23, 24 Adım Motoru için
1 x LRS-200-36: ORTALAMA KUYU 200W 36VDC 5,9A 115/230VAC Kapalı Anahtarlama Güç Kaynağı
1 x CE2-M2-20: 1,7 m (67") Motor AWG20 ve Kodlayıcı Uzatma Kablosu

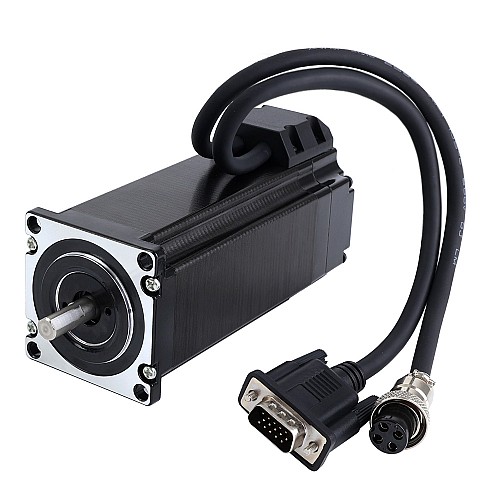

Motor Özellikleri

Parça Numarası: 23HS45-4204D-E1000
Faz sayısı: 2
Tutma Torku: 3.00 Nm (424.83 oz.in)
Anma Akımı/faz: 4.2A
Faz Direnci: 0,82 ohm
Endüktans: 3,6 mH ± %20 (1 KHz)
Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 135mm
Mil Çapı: Φ8mm
Şaft Uzunluğu: 21mm
D-Kesim Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 300mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Minimum Besleme Voltajı: 4,5 V
Maksimum Besleme Voltajı: 5V
Çıkış Akımı: 25mA
Çıkış Yüksek Voltajı: 4,5 V
Çıkış Düşük Voltajı: 4.2-4.3V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~7A(0~5RMS)
Giriş Voltajı: +24~50VDC (Tipik 36VDC)
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5 μS
İzolasyon Direnci: 500MΩ

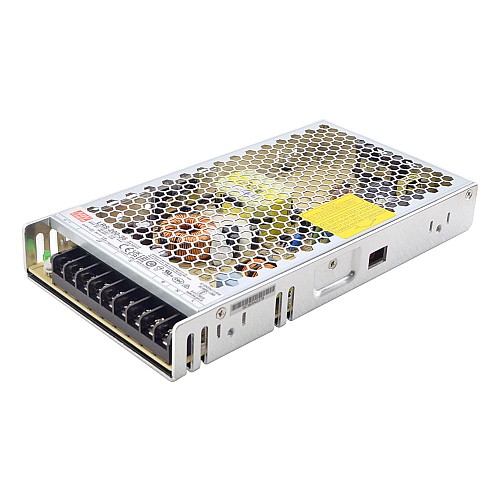

Güç Kaynağı Özellikleri

Parça Numarası: LRS-200-36
36V DC 5.9A çıkış
AC giriş voltaj aralığı: 90 ~ 132VAC
Anma gücü: 212,4 W
5G titreşim testine dayanıklı
5 saniye boyunca 300VAC dalgalanma girişine dayanıklı
Yüksek verimlilik, uzun ömür ve yüksek güvenilirlik

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	11	12	13
Kodlayıcı	EA+	VCC	GND	EB+	EB-	EA-

Y serisi sürücülerin ortak işlevleri ayarlanmıştır ve hata ayıklamaya gerek kalmadan kullanılabilir. Daha fazla hata ayıklama gerekiyorsa, lütfen gerekli hata ayıklama kablosunu satın almak için buraya tıklayın.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	4.2
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	2
Eksen Sayısı	1
Endüktans (mH)	3.6
Faz Direnci (ohm)	0.82
Giriş Voltaj Referansı (V)	24 - 48DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	300
Tutma Torku (oz.in)	424.83
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	Güç Kaynağı
Mil Çapı (mm)	8
Şaft Uzunluğu (mm)	21
Ürün Serisi	YS Serisi

File	Size
23HS45-4204D-E1000.STEP	4.09MB	Download
23HS45-4204D-E1000_Full_Datasheet.pdf	169.62KB	Download
23HS45-4204D-E1000_Torque_Curve.pdf	115.23KB	Download
LRS-200-36.PDF	971.01KB	Download
CL57Y_MANUAL.pdf	790.19KB	Download
CL57Y.STEP	3.03MB	Download
Y_Series_Stepper_Driver_Debug_Software_7.4.zip	31.1MB	Download
