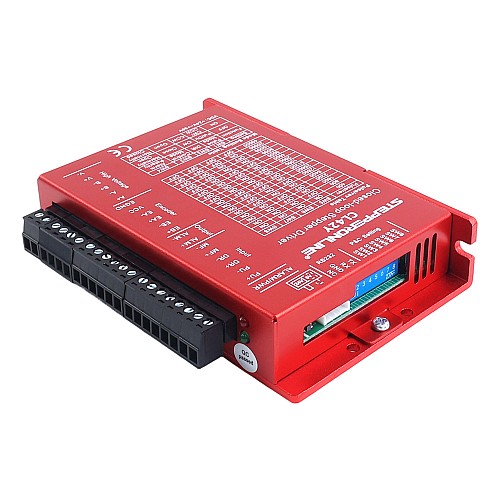

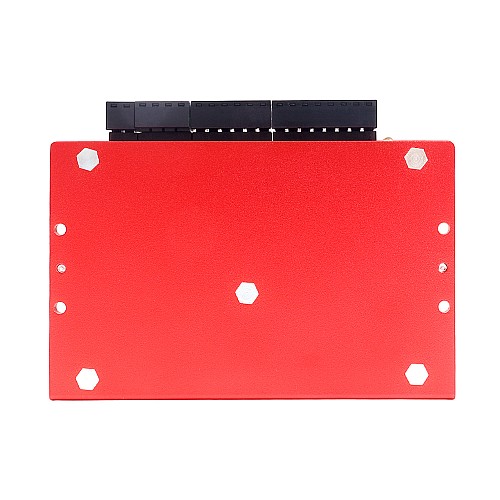

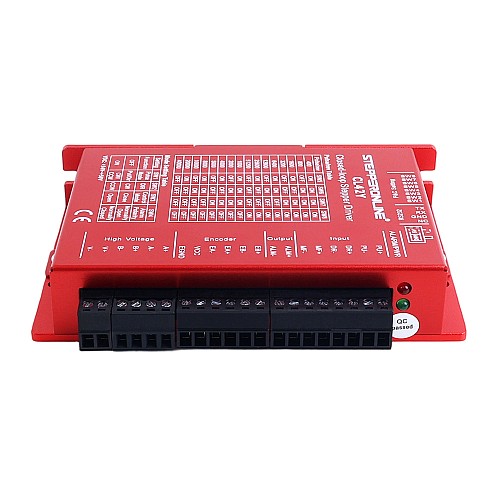

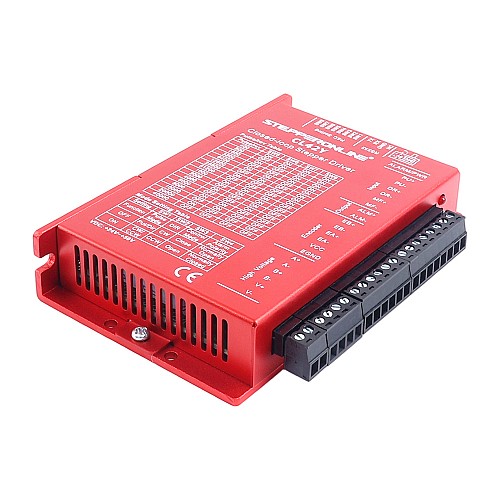

Y Serisi Kapalı Döngü Step Sürücü V2.0 0-2.2A 24-50VDC, Nema 17 Step Motor için

CL42Y-V20 kapalı devre adım motoru sürücüsü, 0–2,2 A akım aralığı ve 24–50 VDC çalışma voltajıyla üstün performans sunar ve bu da onu Nema 17 adım motorları için ideal hale getirir. CL42Y'nin geliştirilmiş halefi olan bu sürücü, 5 V/24 V mantık voltajı seçicisine sahiptir ve gelişmiş uyumluluk ve sorun giderme için USB bağlantı noktasını bir RS232 hata ayıklama arayüzüyle değiştirir.
Yeni nesil 32 bit DSP kontrolü ve güç açısı vektör kontrol teknolojisini kullanarak 3000 dev/dak'yı aşan hızlara ulaşır. Standart açık devre sürücülere kıyasla, yüksek hızlı tork düşüşünü önemli ölçüde azaltarak motor performansını ve tork kullanımını iyileştirir, bu da işleme verimliliğini ve hassasiyetini artırır. Yük tabanlı akım kontrolü, motor ısınmasını etkili bir şekilde azaltarak motor ömrünü uzatır. Dahili alarm çıkışı, ana sistem tarafından kolay izleme ve kontrol sağlarken, konum hatası alarmı ekipmanın güvenli çalışmasını sağlar.

Temel Özellikler

• Yeni nesil 32-bit DSP kontrol teknolojisi, uygun maliyetli, istikrarlı ve mükemmel titreşim performansı
• Gerilim giriş aralığı: 24 - 50VDC, toplam 16 alt bölüm
• 5V/24V mantık voltajı seçici, varsayılan ayar 24V
• Yazılımı bağlamak için RS232 portu
• En yüksek dürtü tepkisi frekansı 200KHz'e kadardır
• Tork zayıflaması küçüktür ve hız 3000 rpm'ye ulaşabilir
• Kolay algılama ve kontrol için yerleşik ve alarm çıkışı
• Akımı akıllıca düzenler, titreşimi, gürültüyü ve ısıyı azaltır ve verimliliği %35 oranında artırır
• Tek ve çift darbe seçim fonksiyonu ile fabrika varsayılanı: darbe + yön kontrolü
• Mükemmel yüksek hızlı performans ve sağlamlık, servo ve adımlama avantajlarının mükemmel birleşimi

Elektriksel Özellikler

• Sürekli Çıkış Akımı: 0 - 2,2A (Tipik 1,0A)
• Giriş Voltajı: 24 - 50VDC
• Mantık Giriş Akımı: 1,0 - 7,5 mA
• Darbe Frekansı: 200kHz
• İzolasyon Direnci: 10MΩ

Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉)

• Soğutma: Doğal Soğutma
• Çevre: Diğer ısıtma ekipmanlarından uzak durun, tozdan, yağ buharından, aşındırıcı gazdan, güçlü titreşimli yerlerden, yanıcı gazdan ve iletken tozdan kaçının
• Sıcaklık: 0℃ - 50℃
• Nem: %40RH - %90RH (yoğuşmasız)
• Titreşim: 10 - 55Hz/0,15mm
• Depolama Sıcaklığı: -20℃ - 70℃

Paket listesi

• 1 x CL42Y-V20 Sürücü
• 1 x CABLE-PC-2 (RS232 hata ayıklama kablosu)
