TS Serisi 3 Eksenli 4,30 Nm (608,93 oz.in) Nema 34 Kapalı Döngü Adım Motoru Kiti Güç Kaynağı ile

0 yorum - Yorum Yap

12.187,15 TL

5 + 11.796,84 TL

10 + 11.431,30 TL

50 + 11.087,54 TL

100 + 10.763,84 TL

Stokta var: 10000
Modeli: 3-CLTS48-V41
Brüt ağırlık: 17.70kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Almanya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

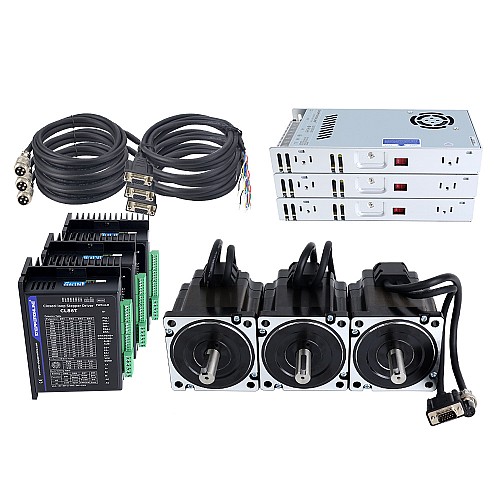

Bu CNC kiti şunları içeriyordu:

3 x 34HS31-6004D-E1000: Nema 34 Kapalı Döngü Adım Motoru 4,3 Nm/608,93 oz.in Kodlayıcı 1000PPR
3 x CL86T-V41: Nema 34 Step Motor için Kapalı Döngü Step Motor Sürücüsü V4.1 0~8.0A 18~80VAC/24~110VDC
3 x LE-350-60: 350W 60V 5.8A 115/230V Anahtarlama Güç Kaynağı Adım Motoru CNC Yönlendirici Kitleri
3 x CE2M: Kapalı Döngü Adım Motoru için 1,7 m (67") Uzunluğunda Kodlayıcı Uzatma Kablosu
3 x CM2M-18: GX16 Havacılık Fişli AWG18 1,7 m (67") Uzunluğunda Motor Uzatma Kablosu
1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu

Motor Özellikleri

Üretici Parça Numarası: 34HS31-6004D-E1000
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 4,30 Nm (608,93 oz.in)
Anma Akımı/faz: 6.0A
Faz Direnci: 0,3 ohm± %10
Endüktans: 2,1mH ± %20 (1KHz)
Çerçeve Boyutu: 86 x 86mm
Gövde Uzunluğu: 98mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 37mm
Kama Yuvası Mil Uzunluğu: 25mm
Kablo Uzunluğu: 300mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~8.0A
Giriş Voltajı: +18~80VAC/24~110VDC
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~200kHz
Hızlı yanıt, gecikme yok ve neredeyse hiç yerleşme süresi yok
Başlangıçta ve düşük hızda yüksek tork, dururken yüksek sertlik
Çok daha düşük bir maliyetle servo benzeri performans sunun

Güç Kaynağı Özellikleri

Parça Numarası: LE-350-60
Giriş Voltajı: 115/230VAC±%20
Giriş Frekansı: 47-63Hz
Giriş Akımı: 40A/230VAC
Çıkış Voltajı: 60V
Çıkış Akımı: 5.8A
Nominal Çıkış Gücü: 350W
Kaçak Akım: <0,5mA/230VAC
Boyutlar: 215*115*30mm (U*G*Y)
Dahili EMI filtresi
Yüksek verimlilik düşük maliyet
Dahili DC fan ile zorunlu hava soğutması
Aşırı akım, aşırı voltaj, kısa devre ve aşırı ısınma korumaları

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	EGND	EA+	EA-	EB+	EB-

Motor Uzatma Kablosu Bağlantısı

PIN	1	2	3	4
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı Uzatma Kablosu Bağlantısı

PIN	2	3	1	13	11	12
Renk	Kırmızı	Beyaz	Siyah	Mavi	Sarı	Yeşil

LÜTFEN DİKKAT: Kalın siyah kabloyu ekranlama için kullanabilirsiniz, ancak bu gerekli değildir, bu nedenle bağlantısız bırakabilirsiniz.

Bu kitteki CL86T, 4.0 sürümüne kıyasla RS232 arayüzünü açan ve ücretsiz hata ayıklama kablosu sağlayan en son 4.1 sürümüdür; bu da parametreleri yapılandırmayı daha kolay hale getirir.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Anma Akımı (A)	6.0
Çıkış Devresi Tipi	Diferansiyel tip
Çıkış Sinyali Kanalları	3
Eksen Sayısı	3
Endüktans (mH)	2.1
Faz Direnci (ohm)	0.3
Giriş Voltaj Referansı (V)	18 - 80AC / 24 - 110DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	430
Tutma Torku (oz.in)	608.93
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Çıkış Mili Tipi	Kama yolu
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	Güç Kaynağı
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	37
Ürün Serisi	TS Serisi

File	Size
34HS31-6004D-E1000.STEP	8.59MB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL86T-V41_Manual.pdf	736.82KB	Download
34HS31-6004D-E1000_Full_Datasheet.pdf	82.73KB	Download
LE-350-60.pdf	229.51KB	Download
LE-350-60.STEP	2.28MB	Download
