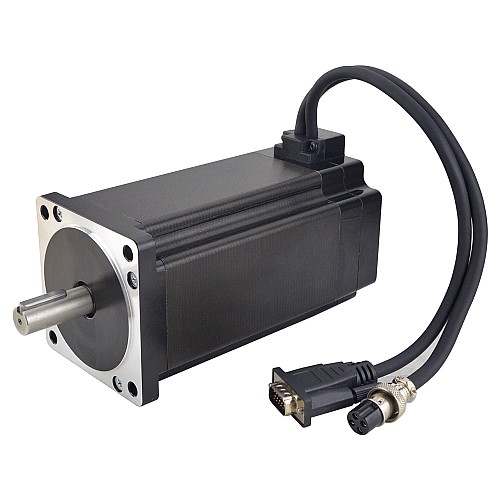

TS Serisi 12,0 Nm (1699,34 oz.in) 1 Eksenli Kapalı Döngü Adım CNC Kiti Nema 34 Motor ve Sürücü

TS Serisi 12,0 Nm (1699,34 oz.in) 1 Eksenli Kapalı Döngü Adım CNC Kiti Nema 34 Motor ve Sürücü

0 yorum - Yorum Yap

3.982,96 TL

5 + 3.855,27 TL

10 + 3.735,70 TL

50 + 3.623,39 TL

100 + 3.517,49 TL

Stokta var: 10000
Modeli: 1-CL86T-S120-V41
Brüt ağırlık: 7.10kg
Sertifikalı: ISO, CE

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

ABD

Almanya

Birleşik Krallık

Avustralya

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Kitteki Ürünler

1 x 34HS59-6004D-E1000: 12,0 Nm Kapalı devre adım motoru
1 x CL86T-V41: Nema 34 Step Motor için Kapalı Döngü Step Motor Sürücüsü V4.1 0~8.0A 18~80VAC/24~110VDC
1 x CE2-M2-18: 1,7 m motor ve kodlayıcı uzatma kabloları
1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu

Motor Özellikleri

Parça Numarası: 34HS59-6004D-E1000
Faz sayısı: 2
Tutma Torku: 12.0Nm(1699.34oz.in)
Anma Akımı/faz: 6.0A
Faz Direnci: 0,53 ohm± %10
Endüktans: 4,8mH ± %20 (1KHz)
Çerçeve Boyutu: 86 x 86mm
Gövde Uzunluğu: 175mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 37mm
Kama Yuvası Mil Uzunluğu: 25mm
Kablo Uzunluğu: 300mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 4V
Besleme Voltajı Maksimum: 5V
Çıkış Akımı: 100mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 4,5 V
Çıkış Frekansı Maksimum: 60kHZ

Sürücü Özellikleri

Parça Numarası: CL86T
Çıkış Tepe Akımı: 0~8.0A
Giriş Voltajı: +18~80VAC/24~110VDC
Kontrol Sinyal Voltajı: 5V (24V uygulamak için 2KΩ direnç ekleyin)
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~200kHz
Daha geniş çalışma hızı aralığı
Motor ısınması azalır ve daha verimli olur
Pürüzsüz hareket ve süper düşük motor gürültüsü

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	EGND	EA+	EA-	EB+	EB-

Motor Uzatma Kablosu Bağlantısı

PIN	1	2	3	4
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı Uzatma Kablosu Bağlantısı

PIN	2	3	1	13	11	12
Renk	Kırmızı	Beyaz	Siyah	Mavi	Sarı	Yeşil

LÜTFEN DİKKAT: Kalın siyah teli ekranlama için kullanabilirsiniz, ancak gerekli değildir, bu nedenle bağlantısız bırakabilirsiniz.

Bu kitteki CL86T, 4.0 sürümüne kıyasla RS232 arayüzünü açan ve ücretsiz hata ayıklama kablosu sağlayan en son 4.1 sürümüdür; bu da parametreleri yapılandırmayı daha kolay hale getirir.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Eksen Sayısı	1
Giriş Voltaj Referansı (V)	18 - 80AC / 24 - 110DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	HAYIR
Tutma Torku (Ncm)	1200
Tutma Torku (oz.in)	1699.34
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Çıkış Mili Tipi	Kama yolu
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	HAYIR
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	37
Ürün Serisi	TS Serisi
