TP Serisi 1 Eksenli Kapalı Döngü Adım CNC Kiti 8,5 Nm (1203,7 oz.in) Nema 34 Motor ve Sürücü

0 yorum - Yorum Yap

5.584,34 TL

5 + 5.246,12 TL

10 + 4.946,35 TL

50 + 4.679,02 TL

100 + 4.439,03 TL

Stokta var: 10000
Modeli: 1-CL86T-P85-V41
Brüt ağırlık: 5.40kg
Sertifikalı: ISO, CE

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

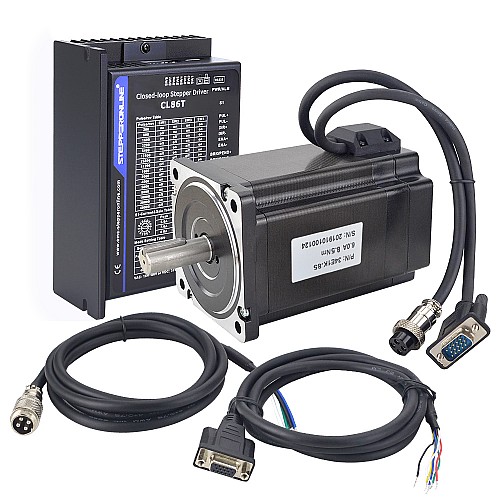

Bu CNC kiti şunları içeriyordu:

1 x 34E1K-85: P Serisi Nema 34 Kapalı Döngü Adım Motoru 8,5 Nm/1203,7 oz.in Kodlayıcı 1000PPR
1 x CL86T-V41: Nema 34 Step Motor için Kapalı Döngü Step Motor Sürücüsü V4.1 0~8.0A 18~80VAC/24~110VDC
1 x CM2M-18: Nema 34 Kapalı Döngü Adım Motorları için GX16 Havacılık Fişli RV-4 AWG18 1,7 m (67") Uzunluğunda Motor Uzatma Kablosu.
1 x CE2M: Kapalı Döngü Adım Motoru için 1,7 m (67") Kodlayıcı Uzatma Kablosu
1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu

Motor Özellikleri

Parça Numarası: 34E1K-85
Faz sayısı: 2
Tutma Torku: 8,5 Nm (1203,7 oz.in)
Anma Akımı/faz: 6.0A
Faz Direnci: 0,54 ohm
Endüktans: 5,0mH ± %20 (1KHz)
Çerçeve Boyutu: 86 x 86mm
Gövde Uzunluğu: 112,3 mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 37mm
kama yuvası uzunluğu: 25mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 270mm
Yalıtım Sınıfı: B 130°C[266°F]

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Çıkış Sinyali Kanalları: 2 kanal
Besleme Voltajı Min: 5V
Besleme Voltajı Maksimum: 5V
Çıkış Yüksek Voltajı: ＜4V
Çıkış Düşük Voltajı: ＜1V

Sürücü Özellikleri

Çıkış Tepe Akımı: 0~8.0A
Giriş Voltajı: +18~80VAC/24~110VDC
Mantık Sinyali Akımı: 7~16mA (Tipik 10mA)
Darbe Giriş Frekansı: 0~200kHz
Hızlı yanıt, gecikme yok ve neredeyse hiç yerleşme süresi yok
Başlangıçta ve düşük hızda yüksek tork, dururken yüksek sertlik
Çok daha düşük bir maliyetle servo benzeri performans sunun

Motor ve Enkoder Bağlantısı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Kodlayıcı	VCC	GND	EA+	EA-	EB+	EB-

Motor Uzatma Kablosu Bağlantısı

PIN	1	2	3	4
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı Uzatma Kablosu Bağlantısı

PIN	2	3	1	13	11	12
Renk	Kırmızı	Beyaz	Siyah	Mavi	Sarı	Yeşil

NOT: Kalın siyah kabloyu ekranlama için kullanabilirsiniz, ancak gerekli değildir, bu nedenle bağlantısız bırakabilirsiniz.

Bu kitteki CL86T, 4.0 sürümüne kıyasla RS232 arayüzünü açan ve ücretsiz hata ayıklama kablosu sağlayan en son 4.1 sürümüdür; bu da parametreleri yapılandırmayı daha kolay hale getirir.

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Kapalı Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Eksen Sayısı	1
Giriş Voltaj Referansı (V)	18 - 80AC / 24 - 110DC
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	850
Tutma Torku (oz.in)	1203.7
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Çıkış Mili Tipi	Kama yolu
Envanter Yöntemi	Özel Envanter
Güç Kaynağı	HAYIR
Mil Çapı (mm)	14
Şaft Uzunluğu (mm)	37
Ürün Serisi	TP Serisi

File	Size
34E1K-85_Full_Datasheet.pdf	186.19KB	Download
MotionStudio_v1.4.10.rar	14.35MB	Download
CL86T-V41_Manual.pdf	736.82KB	Download
34E1K-85_Torque_Curve.pdf	95.02KB	Download
