Name: TES Serisi 1 Eksen Step Motor CNC Kiti 4,5Nm(637,25oz.in) Nema 34 Step Motor ve Sürücü DM860TE
Brand: STEPPERONLINE
SKU: 1-DM860TE-34HS31
Price: 2684.56 TRY
Availability: InStock

TES Serisi 1 Eksen Step Motor CNC Kiti 4,5Nm(637,25oz.in) Nema 34 Step Motor ve Sürücü DM860TE - 1-DM860TE-34HS31 | StepperOnline

1-DM860TE-34HS31

Çıkış Mili TipiKama yolu

Tutma Torku (Ncm)450

Tutma Torku (oz.in)637.25

Çerçeve Boyutu (mm)Nema 34 (86 x 86)

Soru

İndirilenler

DM860TE.STEPSTEP · 21.19MBİndirmek için giriş yapın TE_series_user_manual.pdfPDF · 1.01MB 34HS31-5504S_Torque_Curve.pdfPDF · 214.75KB CABLE-PC-1.pdfPDF · 283.64KB 34HS31-5504S_Full_Datasheet.pdfPDF · 147.52KB

Aynı seri

Model	Çıkış Mili Tipi	Tutma Torku (Ncm)	Tutma Torku (oz.in)	Çerçeve Boyutu (mm)	Fiyat	Stok
1-DM542T-23HS32	D	240	339.87	Nema 23 (57 x 57)	1.352,40 TL	Stokta Var
1-DM542T-23HS45	D	300	425	Nema 23 (57 x 57)	1.626,10 TL	Stokta Var
1-DM542T-S30	D	300	425	Nema 23 (57 x 57)	2.329,90 TL	Stokta Var
1-DM542TE-23HS30	D	200	283.22	Nema 23 (57 x 57)	1.167,94 TL	Stokta Var
1-DM542TE-23HS32	D	240	339.87	Nema 23 (57 x 57)	1.177,60 TL	Stokta Var
1-DM542TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	1.413,12 TL	Stokta Var
1-DM542TE-S30	D	300	424.83	Nema 23 (57 x 57)	2.053,44 TL	Stokta Var
1-DM542Y-23HS30	D	190	269.06	Nema 23 (57 x 57)	1.224,52 TL	Stokta Var
1-DM542Y-S19	D	190	269.06	Nema 23 (57 x 57)	1.927,86 TL	Stokta Var
1-DM556T-23HS45	D	300	425	Nema 23 (57 x 57)	1.717,64 TL	Stokta Var
1-DM556T-24HS39	D	340	481.48	Nema 24 (60 x 60)	2.570,48 TL	Siparişle
1-DM556TE-23HS45	D	300	424.83	Nema 23 (57 x 57)	1.478,90 TL	Stokta Var
1-DM556TE-24HS39	D	340	481.48	Nema 24 (60 x 60)	1.742,48 TL	Stokta Var
1-DM556Y-23HS39	D	300	425	Nema 23 (57 x 57)	1.514,78 TL	Stokta Var
1-DM556Y-S30	D	300	425	Nema 23 (57 x 57)	2.218,58 TL	Stokta Var
1-DM860I-34HS31	Kama yolu	480	679.74	Nema 34 (86 x 86)	2.311,50 TL	Stokta Var
1-DM860I-34HS31-SALE	Kama yolu	480	679.74	Nema 34 (86 x 86)	2.258,14 TL	Stokta Var
1-DM860I-34HS39	Kama yolu	800	1132.89	Nema 34 (86 x 86)	2.494,12 TL	Stokta Var
1-DM860I-34HS39-SALE	Kama yolu	800	1132.89	Nema 34 (86 x 86)	2.640,86 TL	Stokta Var
1-DM860I-34HS45	Kama yolu	820	1161.45	Nema 34 (86 x 86)	2.600,38 TL	Stokta Var
1-DM860I-34HS45-SALE	Kama yolu	820	1161.45	Nema 34 (86 x 86)	2.540,12 TL	Stokta Var
1-DM860I-34HS59	Kama yolu	1200	1699.68	Nema 34 (86 x 86)	2.996,90 TL	Stokta Var
1-DM860I-S120	Kama yolu	1200	1699.34	Nema 34 (86 x 86)	3.956,00 TL	Stokta Var
1-DM860I-S80	Kama yolu	800	1132.89	Nema 34 (86 x 86)	3.453,68 TL	Stokta Var
1-DM860T-34HS31	Kama yolu	450	637	Nema 34 (86 x 86)	3.558,56 TL	Siparişle
1-DM860T-34HS59	D	1300	1841	Nema 34 (86 x 86)	4.318,02 TL	Siparişle
1-DM860TE-34HS31	Kama yolu	450	637.25	Nema 34 (86 x 86)	2.684,56 TL	Stokta Var
1-DM860Y-34HS30	D	480	679.74	Nema 34 (86 x 86)	2.211,22 TL	Stokta Var
1-DM860Y-34HS30-SALE	D	480	679.74	Nema 34 (86 x 86)	2.209,84 TL	Stokta Var
1-DM860Y-34HS39	Kama yolu	800	1132.89	Nema 34 (86 x 86)	2.375,44 TL	Stokta Var

Kategorideki tümünü gör

TES Serisi 1 Eksen Step Motor CNC Kiti 4,5Nm(637,25oz.in) Nema 34 Step Motor ve Sürücü DM860TE

Bu CNC kiti şunları içeriyordu: 1 x DM860TE: TE Serisi Dijital Step Motor Sürücüsü 2,4-7,2A 20-80VA... Devamını oku

0 yorum • Yorum Yap

itibaren

2.684,56 TL

5 + 2.604,06 TL

10 + 2.527,70 TL

50 + 2.456,40 TL

100 + 2.388,32 TL

Anlık stok durumunu görmek için ülkeye tıklayınız.

Gönderim yeri

Çin

Adet

Sepete Ekle

Favorilere Ekle Karşılaştır

Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku

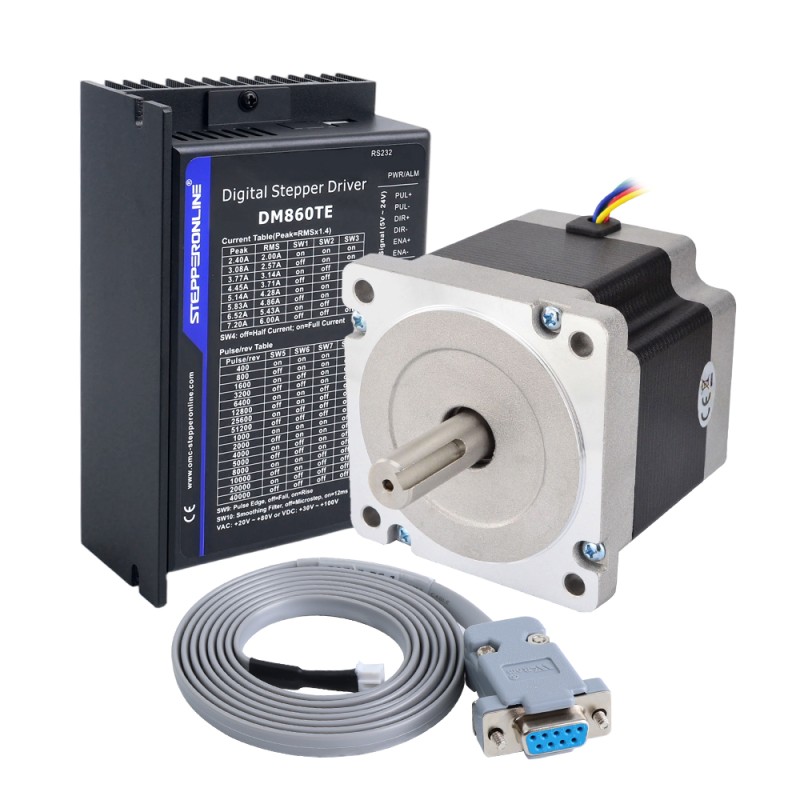

Bu CNC kiti şunları içeriyordu:

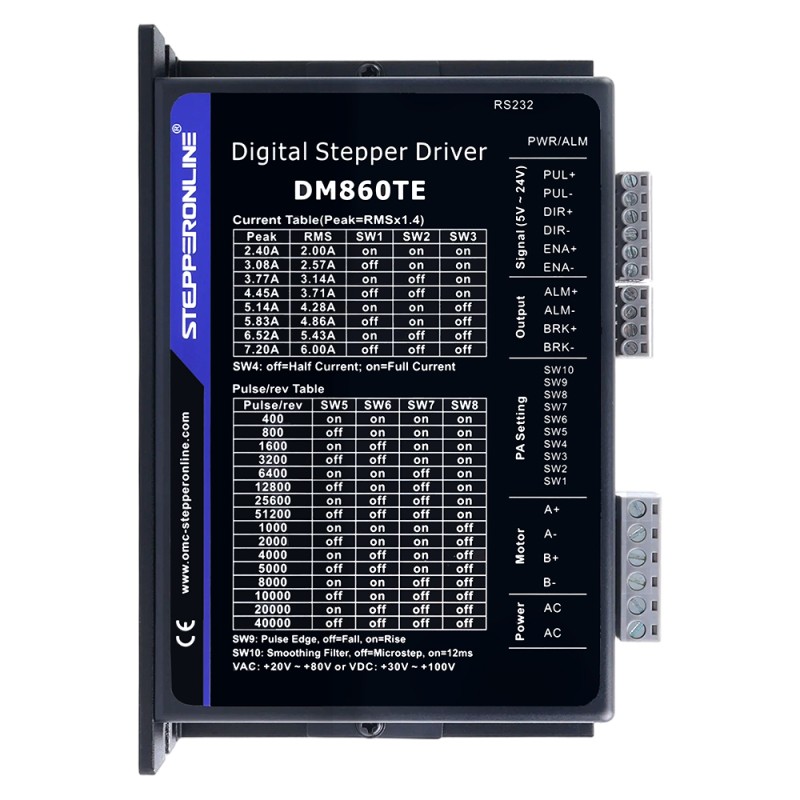

1 x DM860TE: TE Serisi Dijital Step Motor Sürücüsü 2,4-7,2A 20-80VAC/30-100VDC Nema 34 Motor için
1 x 34HS31-5504S: Nema 34 CNC Step Motor 4,5Nm(637,25oz.in) 5,5A 86x86x80mm Kanal miller
1 x CABLE-PC-1: RS232 Hata Ayıklama Kablosu

Motor Özellikleri

Üretici Parça Numarası: 34HS31-5504S
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8 derece
Tutma Torku: 4,5 Nm (637,25oz.in)
Anma Akımı/faz: 5,5A
Faz Direnci: 0,4 ohm
Endüktans: 3,5mH±20%(1KHz)
Çerçeve Boyutu: 86 x 86mm
Gövde Uzunluğu: 80mm
Mil Çapı: Φ14mm
Şaft Uzunluğu: 35mm
Anahtar Uzunluğu: 25mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 2,3 kg

Bağlantı

A+	A-	B+	B-
Kırmızı	Yeşil	Sarı	Mavi

Sürücü Özellikleri

Çıkış Tepe Akımı: 2,4~7,2A (2,0~6,0 RMS)
Giriş Voltajı: 20~80VAC / 30~100VDC
Lojik Giriş Voltajı: 5~24VDC
Lojik Giriş Akımı: 7~20mA
Darbe Giriş Frekansı: 0~200kHz
Darbe Genişliği: 2,5μS
İzolasyon Direnci: 500MΩ
Motor sargı açık devre tespiti
5V ila 24V ile optik olarak izole edilmiş girişler
Sadece tek darbeyi destekler
Otomatik rölanti akım azaltma
2 fazlı ve 4 fazlı motorlar için uygundur
PUL/DIR ve CW/CCW modlarını destekler
Aşırı voltaj, aşırı akım koruması
Güç açıldığında "atlama" olmayan yumuşak başlatma
Anti-Rezonans optimum tork sağlar ve orta menzil kararsızlığını giderir
200KHz'e kadar darbe giriş frekansı, TTL uyumlu ve optik olarak izole edilmiş giriş
8 seçilebilir tepe akımı: 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
Motor otomatik tanımlama ve parametre otomatik yapılandırma teknolojisi, farklı motorlarla optimum tepkiler sunar
Çoklu Microstepping, düşük çözünürlüklü bir adım girişinin daha yüksek bir mikrostep çıkışı üretmesine izin vererek daha pürüzsüz motor hareketi sunar
16 seçilebilir mikrostep çözünürlüğü: 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000

Ürün Tipi
Ürün Türü	Açık Döngü Adımlayıcı Kiti
Elektriksel Özellikler
Eksen Sayısı	1
Faz Sayısı	2
Giriş Voltaj Referansı (V)	20 - 80AC / 30 - 110DC
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	450
Tutma Torku (oz.in)	637.25
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 34 (86 x 86)
Çıkış Mili Tipi	Kama yolu
Mil Çapı (mm)	14
Ürün Serisi	TES Serisi
