T7 Serisi EtherCAT 400W AC Servo Motor Kiti 3000rpm 1,27Nm 23-Bit Kodlayıcı IP67

Üretimi durduruldu

T7 Serisi EtherCAT 400W AC Servo Motor Kiti 3000rpm 1,27Nm 23-Bit Kodlayıcı IP67

0 yorum - Yorum Yap

0,00 TL

Stokta var: 1
Modeli: T7-EC400H2A1-M23
Brüt ağırlık: 2.78kg
Sertifikalı: ISO, CE

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 999

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

T7 serisi 400W 3000rpm 1,27Nm 23-bit AC servo ürünleri, yüksek hassasiyetli konum/hız/tork kontrolü için tasarlanmış, EtherCAT yüksek performanslı dijital AC servolardır. Çeşitli uygulamalar, arıza tespitleri ve hata yönetimi için mükemmel bir çözüm sunarak uzun mesafelerde iletişimi daha güvenilir hale getirir. EtherCAT iletişim protokolleri sayesinde, ana cihaz ve bağımlı istasyonlar arasındaki bağlantılar yalnızca LAN kabloları kullanılarak gerçekleştirilebilir.

Dijital Sinyal İşleme (DSP) çipi ve Akıllı Güç Modülü (IPM) gibi zengin özelliklerle ve 23bit kodlayıcı çözünürlüğüyle bir araya geldiğinde, makinelere akıllı bir performans sağlayabilir.
Servo motorlar, yüksek tork yoğunluğu, yüksek tepe torkları, düşük gürültü, düşük sıcaklık artışı ve düşük akım tüketimi gibi özellikler sağlayan nadir toprak neodimyum-demir-bor kalıcı mıknatıslı rotorlar kullanır.

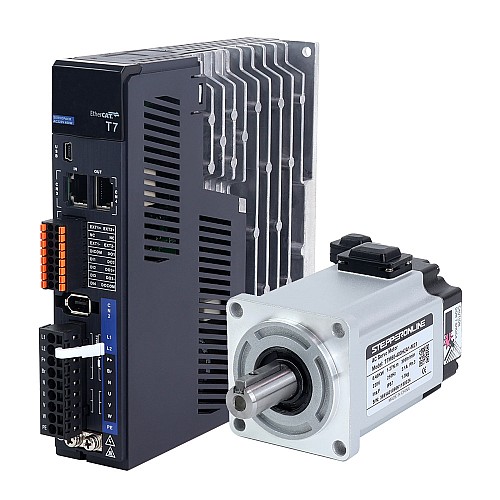

Kitteki ürünler

1 x T7-400EC: 400W AC Servo Motor EtherCAT Sürücüsü
1 x T7M60-400H2A1-M23: 400W AC Servo Motor 3000rpm 1,27Nm 23-Bit Kodlayıcı IP67
1 x CMST1M5-2: IP67 Konnektörlü 1,5 m Motor Kablosu
1 x CEST1M5-2: IP67 Konnektörlü 1,5 m Kodlayıcı Kablosu
1 x Servo Sürücü Hata Ayıklama Kablosu

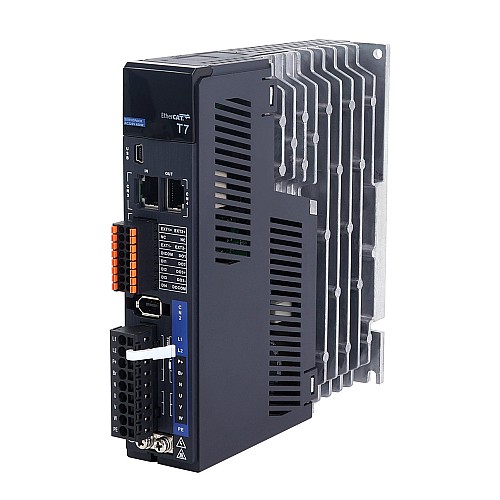

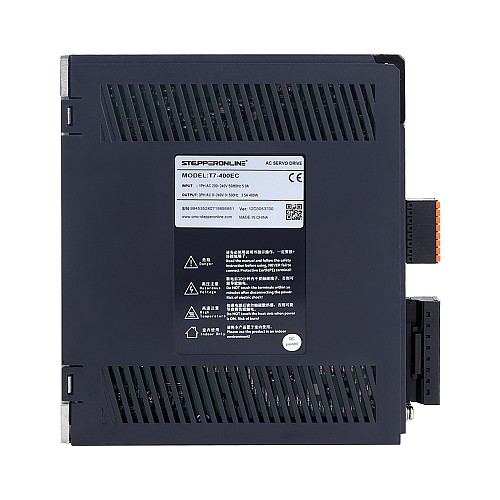

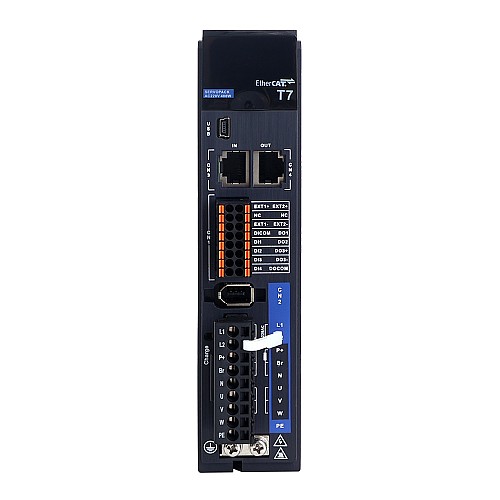

Servo Sürücü Spesifikasyonu

Parça Numarası: T7-400EC
EtherCAT iletişimi
Prob Girişi
4 giriş ve 3 çıkış
Anma gerilimi 220VAC 1ph
Anma gücü 400W
Mevcut 23 bit kodlayıcı
Otomatik motor tanımlama
Boyut: 40*175*156mm
Kontrol Modu: Pozisyon Modu, Hız Modu, Tork Modu

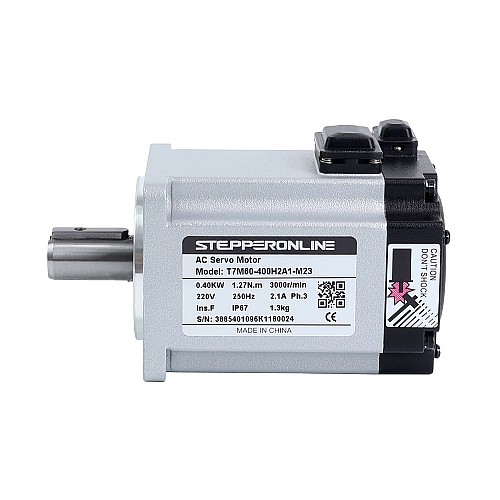

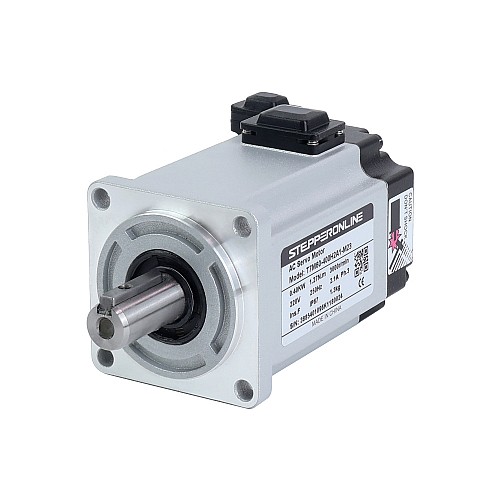

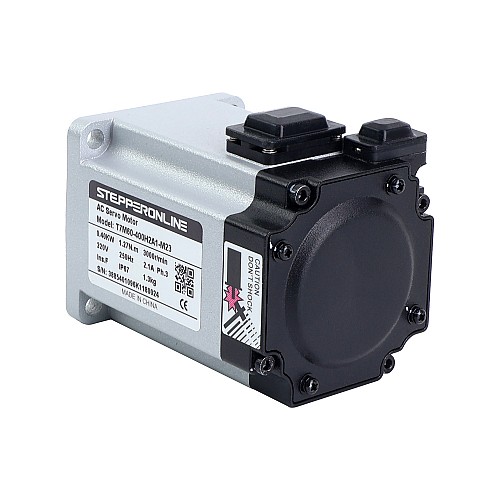

Servo Motor Özellikleri

Parça Numarası: T7M60-400H2A1-M23
Anma Gerilimi: 220VAC
Anma Gücü: 400W
Nominal Tork: 1,27 Nm
Maksimum Tork: 3,81 Nm
Anma Hızı: 3000rpm
Maksimum Hız: 5000rpm
Anma Akımı: 2.1A
Tepe Akımı: 6,5A
Tork Sabiti: 0,645 Nm/A
Geri EMF Sabiti: 39V/krpm
Direnç: 5.7Ω
Endüktans: 12mH
Atalet: 0,56kg*m ² *10 ^-4
Kutuplar: 10
Kodlayıcı: 23 bit manyetik kodlayıcı
IP Derecesi: IP67
Kablo Uzunluğu: 1,5 m (opsiyonel uzunluklar 3 m, 5 m, 10 m'dir)
Mil çapı: 14mm
Kütle Ağırlığı: 1.3Kg

Not: 23 bitlik kodlayıcı, mutlak veya artımlı olarak kullanılabilir. 23 bitlik çok turlu kodlayıcıyı mutlak kodlayıcı olarak kullanmayı planlıyorsanız, lütfen kontrol için mutlak kodlayıcı kablosu CEAST1M5-2 ve RS485 iletişimini kullanın; mutlak kodlayıcı kablosu CEAST1M5-2 artımlı olarak da kullanılabilir.

Bazı nedenlerden dolayı bu ürünün üretimini ve satışını geçici olarak durdurduk. Bu ürün sipariş edilemez. Alternatif ürün A6-EC400H2A1-M17'dir .

Elektriksel Özellikler
Anma Gücü (W)	400
Anma Hızı (dev/dak)	3000
Frenli	HAYIR
Giriş Voltajı (V)	220VAC
Kodlayıcı Çözünürlüğü	23 bit
Kodlayıcı Türü	Manyetik Artımlı
Kontrol Modları	EtherCAT
Maksimum Hız (dev/dak)	5000
Nominal Tork (Nm)	1.27
Tepe Torku (Nm)	3.81
Fiziksel Özellikler
Çerçeve Boyutu (mm)	60 x 60
Entegre Veya Değil	HAYIR
Envanter Yöntemi	Özel Envanter
Havacılık Fişi Olsun veya Olmasın	HAYIR
IP Derecelendirmesi	67
Mil Çapı (mm)	14

File	Size
T7M60-400H2A1-M23.pdf	190.35KB	Download
T7_Servo_Quick_Start.pdf	1.27MB	Download
MotionStudio_Neutral_v1.4.10.zip	19.85MB	Download
T7_Simple_Manual.pdf	741.05KB	Download
T7M60-400H2A1-M23.STEP	3.63MB	Download
T7-400EC.stp	17.09MB	Download
T7-EC_V1.04.xml	163.14KB	Download
T7_Servo_Full_Manual.pdf	16.01MB	Download
