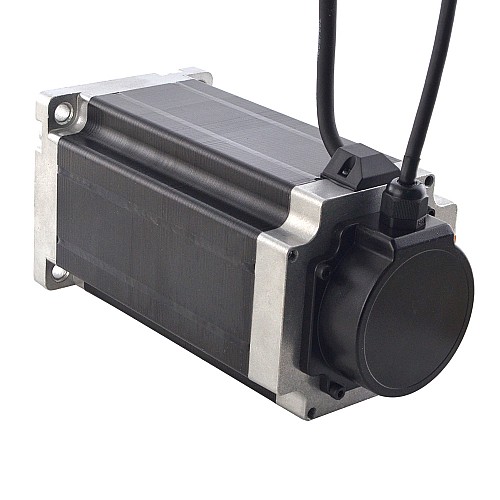

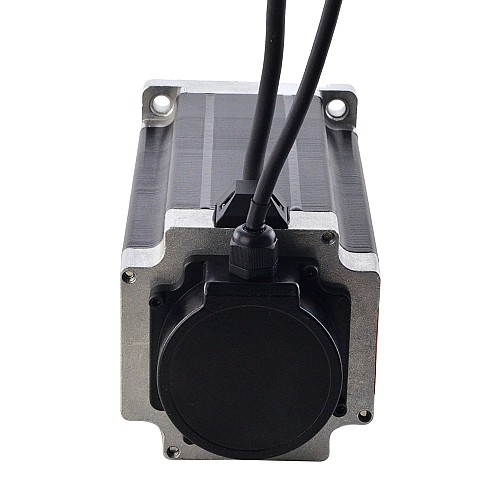

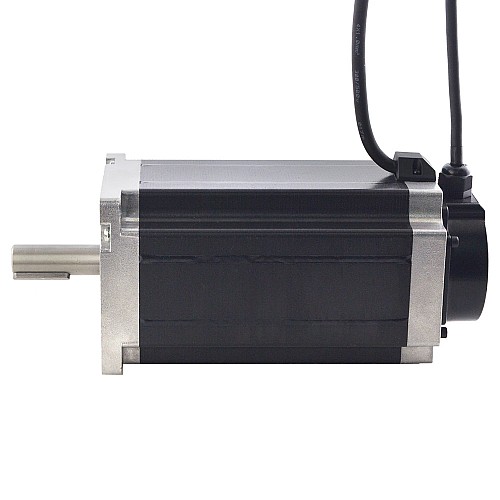

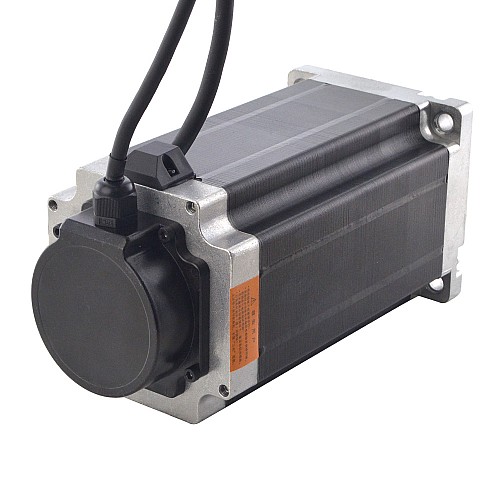

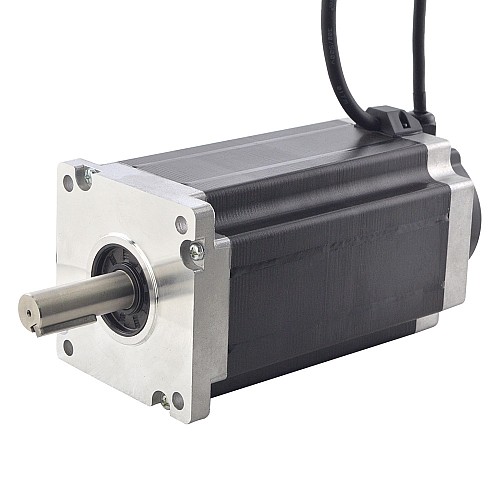

S Serisi Nema 42 Kapalı Döngü Adım Motoru 30 Nm (4248,35 oz.in) Kodlayıcı 1000PPR (4000CPR)

S Serisi Nema 42 Kapalı Döngü Adım Motoru 30 Nm (4248,35 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 42 Kapalı Döngü Adım Motoru 30 Nm (4248,35 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 42 Kapalı Döngü Adım Motoru 30 Nm (4248,35 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 42 Kapalı Döngü Adım Motoru 30 Nm (4248,35 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 42 Kapalı Döngü Adım Motoru 30 Nm (4248,35 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 42 Kapalı Döngü Adım Motoru 30 Nm (4248,35 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 42 Kapalı Döngü Adım Motoru 30 Nm (4248,35 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 42 Kapalı Döngü Adım Motoru 30 Nm (4248,35 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 42 Kapalı Döngü Adım Motoru 30 Nm (4248,35 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 42 Kapalı Döngü Adım Motoru 30 Nm (4248,35 oz.in) Kodlayıcı 1000PPR (4000CPR)
S Serisi Nema 42 Kapalı Döngü Adım Motoru 30 Nm (4248,35 oz.in) Kodlayıcı 1000PPR (4000CPR)
0 yorum - Yorum Yap
0,00 TL
  • Stokta var: 1
  • Modeli: 42HS79-8004D-E1000
  • Brüt ağırlık: 12.79kg
  • Sertifikalı: ISO, CE, UKCA, RoHS
Sepete Ekle
Soru
Alışveriş Listeme Ekle Karşılaştırma listesine ekle
Satın alabilmek için asgari adet: 999
Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!
ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Elektriksel Özellikler

  • Üretici Parça Numarası: 42HS79-8004D-E1000
  • Faz sayısı: 2
  • Adım Açısı: 1,8 derece
  • Tutma Torku: 30 Nm (4248,35 oz.in)
  • Anma Akımı/faz: 8.0A
  • Faz Direnci: 1,15 ohm ± %10
  • Endüktans: 17,5mH ± %20 (1KHz)

Fiziksel Özellikler

  • Çerçeve Boyutu: 110 x 110 mm
  • Gövde Uzunluğu: 201mm
  • Mil Çapı: Φ19mm
  • Şaft Uzunluğu: 55,5 mm
  • Kama Yuvası Mil Uzunluğu: 35mm
  • Kablo Uzunluğu: 3000mm
  • Ağırlık: 12kg

Kodlayıcı Spesifikasyonu

  • Çıkış Devresi Tipi: Diferansiyel tip
  • Kodlayıcı Türü: Optik Artımlı
  • Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
  • Çıkış Sinyali Kanalları: 2 kanal
  • Besleme Voltajı Min: 4V
  • Besleme Voltajı Maksimum: 5V
  • Çıkış Akımı: 100mA
  • Çıkış Yüksek Voltajı: 5V
  • Çıkış Düşük Voltajı: 4,5 V
  • Çıkış Frekansı Maksimum: 60kHZ

Bağlantı

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Kodlayıcı
VCC
GND
EA+
EA-
EB+
EB-
Ürün Tipi
Ürün Türü Kapalı Döngü Adım Motoru
Elektriksel Özellikler
Anma Akımı (A) 8.0
Çıkış Devresi Tipi Diferansiyel tip
Çıkış Sinyali Kanalları 2
Endüktans (mH) 17.5
Faz Direnci (ohm) 1.15
Kodlayıcı Çözünürlüğü 1000PPR
Kodlayıcı Türü Optik Artımlı
Tork/İtki Eğrisi Var Mı? Evet
Tutma Torku (Ncm) 3000
Tutma Torku (oz.in) 4248.35
Fiziksel Özellikler
Çerçeve Boyutu (mm) Nema 42 (110 x 110)
Gövde Uzunluğu (mm) 201
Mil Çapı (mm) 19
Şaft Uzunluğu (mm) 55.5
Ürün Serisi S Serisi
File Size
42HS79-8004D-E1000_Full_Datasheet.pdf 153.71KB Download
42HS79-8004D-E1000_Torque_Curve.pdf 109.8KB Download
