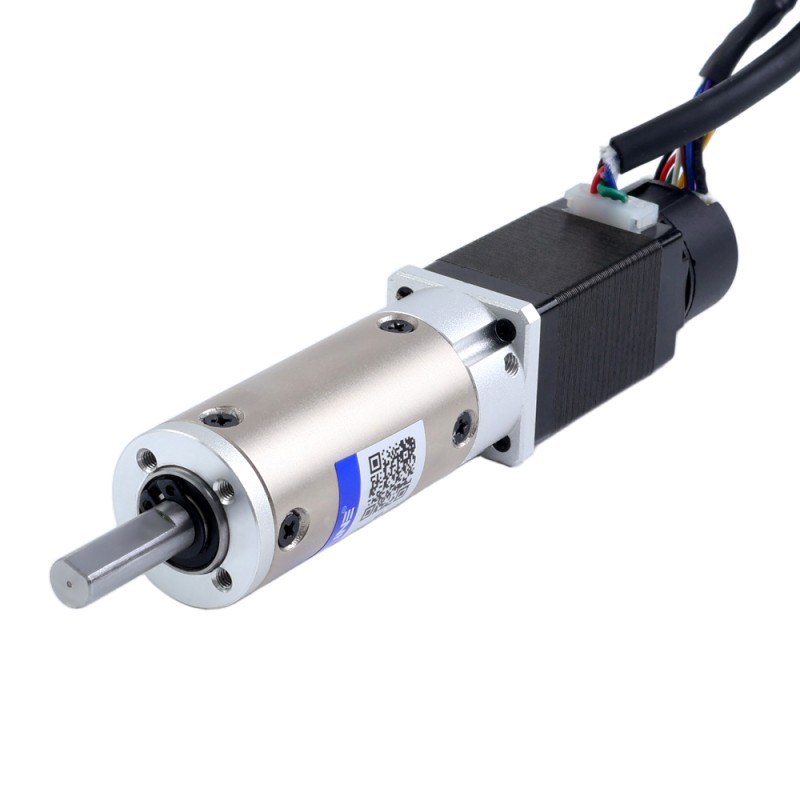

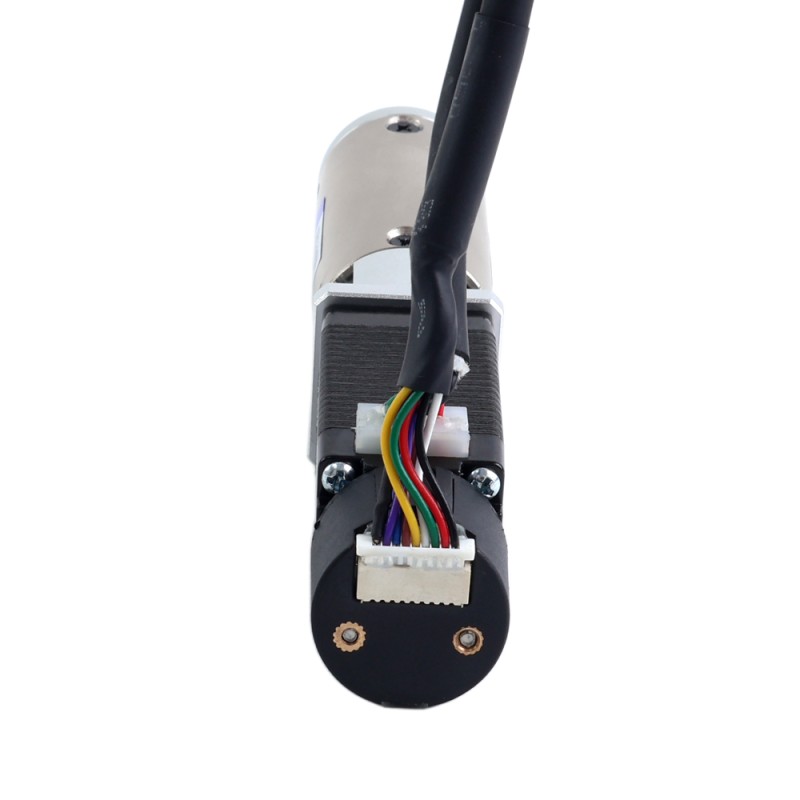

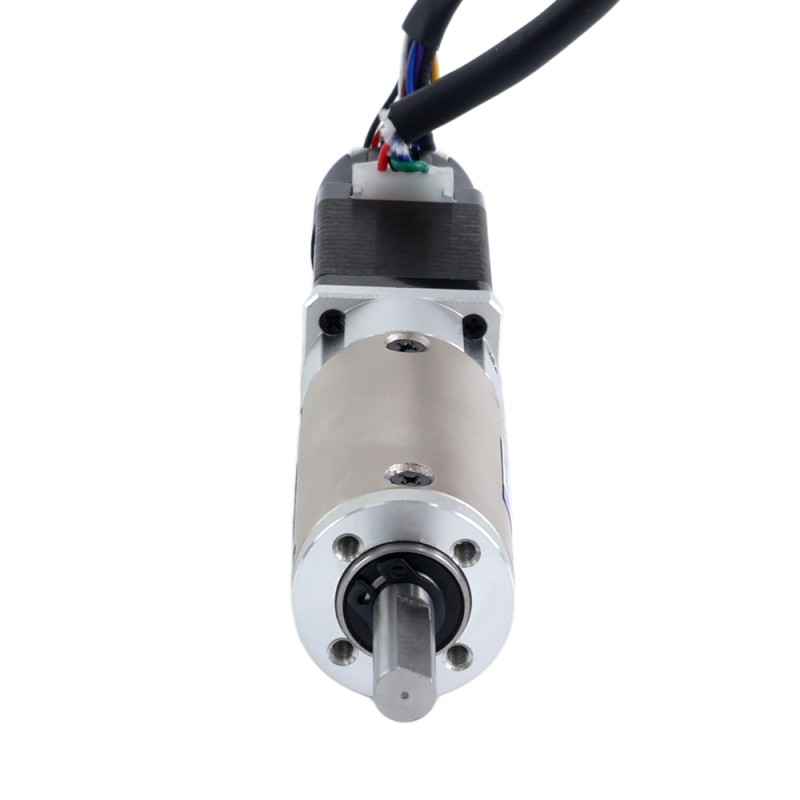

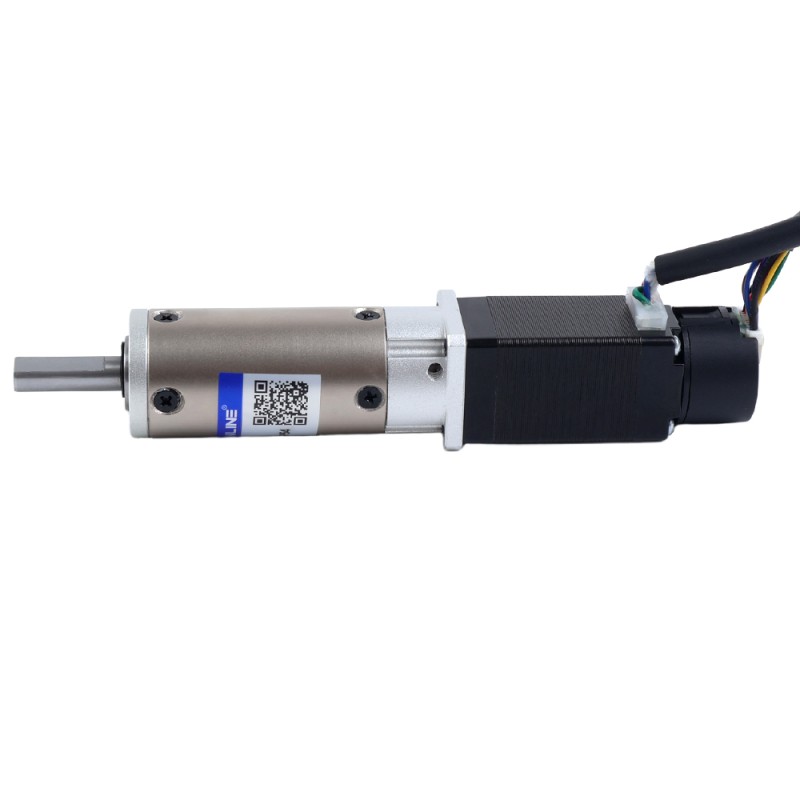

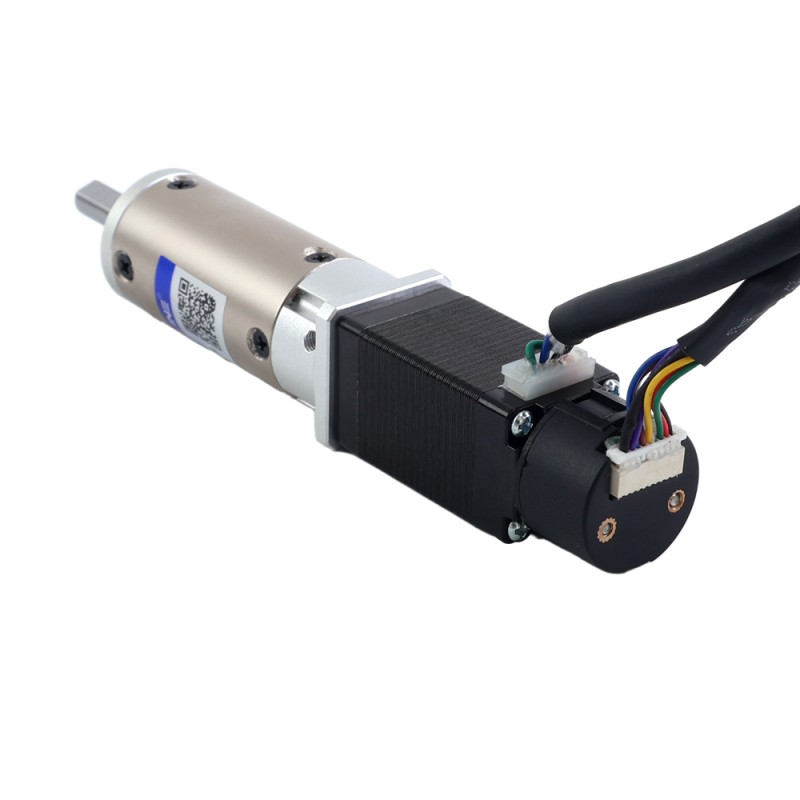

Nema 8 Kapalı Döngü Step Motor L=38mm EG Serisi Planet Redüktörlü Dişli Oranı 100:1

Bu Nema 8 step motor, 0.02Nm(2.83oz.in) tutma torku sağlar ve 100:1 dişli oranına sahip yüksek hassasiyetli EG serisi dişli kutusu ile birlikte 1000 PPR (4000 CPR) artımlı optik enkoder ile donatılmıştır. Yüksek doğruluk ve güvenilirlik gerektiren uygulamalar için mükemmel bir seçimdir.

Elektrik Özellikleri

• Parça Numarası: 8HS15-0604D-E1000-EGS100
• Faz sayısı: 2
• Step Açısı: 1.8deg
• Kutusuz Tutma torku: 0.02Nm(2.83oz.in)
• Faz başına nominal akım: 0.6A
• Faz direnci: 8.30ohms ± 10%
• Endüktans: 2.20mH ± 20%(1KHz)
• Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

• Gövde Boyutu: 20 x 20mm
• Gövde Uzunluğu: 108mm
• Mil Çapı: 6mm
• Mil Uzunluğu: 19.5mm
• D tipi mil uzunluğu: 15mm
• Kablo Uzunluğu: 500mm

Şanzıman Özellikleri

• Şanzıman Tipi: Planetary
• Dişli Oranı: 100:1
• Verimlilik: 90%
• Boşta Kalma Boşluğu: <=25arcmin
• Maks. İzin Verilen Tork: 6.0Nm(849.67oz.in)
• Anlık izin verilen tork: 12.0Nm(1699.34oz.in)
• Maks. Aksiyel Yük: 100N
• Maks. Radyal Yük: 300N

Kodlayıcı Spesifikasyonu

• Çıkış Devresi Tipi: Diferansiyel Tip
• Kodlayıcı Türü: Optik Artımlı
• Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
• Çıkış Sinyali Kanalları: 3 Kanal
• Besleme Voltajı Min: 4,5V
• Besleme Voltajı Maksimum: 5,5 V
• Yüksek Seviye Çıkış Voltajı: 2,4 V - Vcc
• Düşük Seviye Çıkış Voltajı: ≤ 0,4 V
