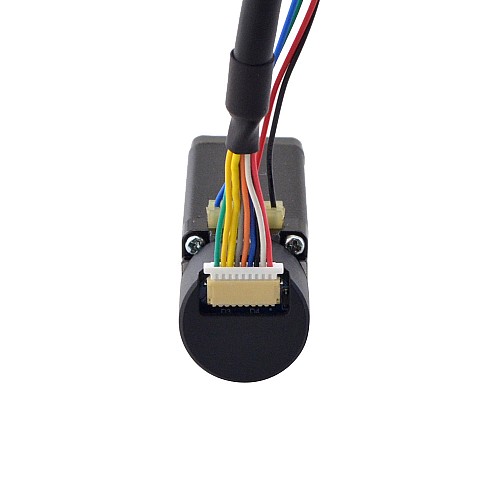

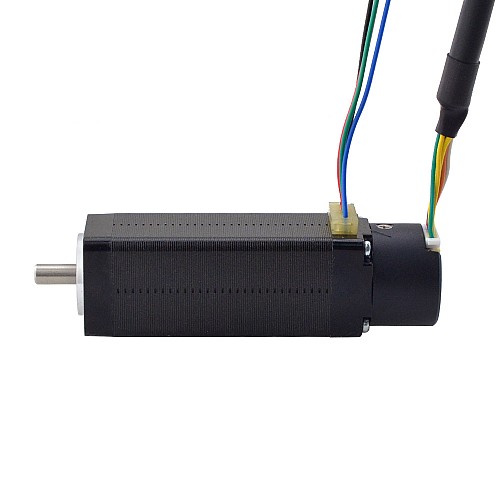

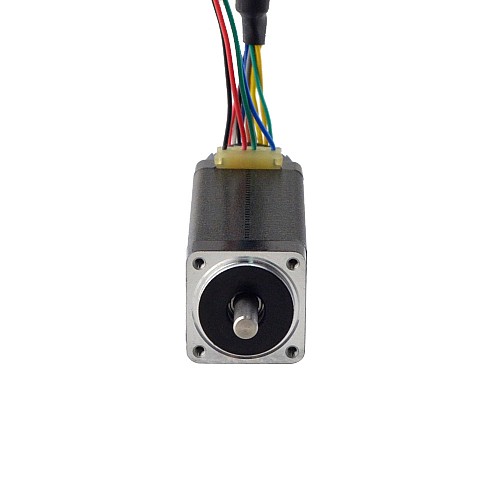

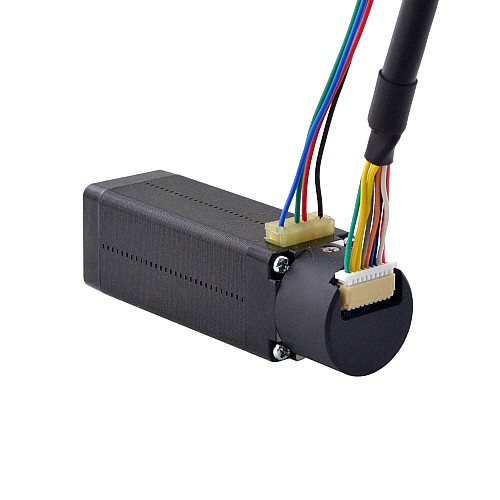

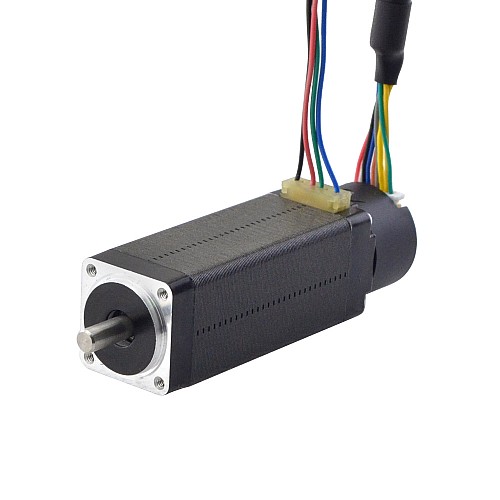

Nema 8 Kapalı Döngü Adım Motoru 0,054 Nm (7,65 oz.in) Kodlayıcı 1000PPR (4000CPR)

2 yorum - Yorum Yap

2.587,83 TL

5 + 2.471,68 TL

10 + 2.365,35 TL

50 + 2.267,98 TL

100 + 2.177,88 TL

Stokta var: 10000
Modeli: 8HS22-0804D-E1000
Brüt ağırlık: 0.18kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Elektriksel Özellikler

Üretici Parça Numarası: 8HS22-0804D-E1000
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 0,054 Nm (7,65 oz.in)
Anma Akımı/faz: 0,8A
Faz Direnci: 8,5 ohm± %10
Endüktans: 4,4mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 20 x 20mm
Gövde Uzunluğu: 68mm
Mil Çapı: Φ4mm
Şaft Uzunluğu: 10mm
Kablo Uzunluğu: 300mm
Ağırlık: 123g

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 3 kanal
Besleme Voltajı Min: 4,5V
Besleme Voltajı Maksimum: 5,5 V
Çıkış Akımı: 100mA MAKSİMUM
Çıkış Yüksek Voltajı: ≥Vcc-0,4V
Çıkış Düşük Voltajı: ≤0,4V
Çıkış Frekansı Maksimum: 1,85 HZ

Bağlantı

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	1	2	3	4	5	6	7	8	9
Kodlayıcı	EA+	VCC	GND	Kuzey Karolina	Kuzey Karolina	EB+	EB-	EA-	Kuzey Karolina

Ürün Tipi
Ürün Türü	Kapalı Döngü Adım Motoru
Elektriksel Özellikler
Anma Akımı (A)	0.8
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	3
Endüktans (mH)	4.4
Faz Direnci (ohm)	8.5
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	5.4
Tutma Torku (oz.in)	7.65
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 08 (20x20)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	68
IP Derecelendirmesi	40
Mil Çapı (mm)	4
Şaft Uzunluğu (mm)	10
