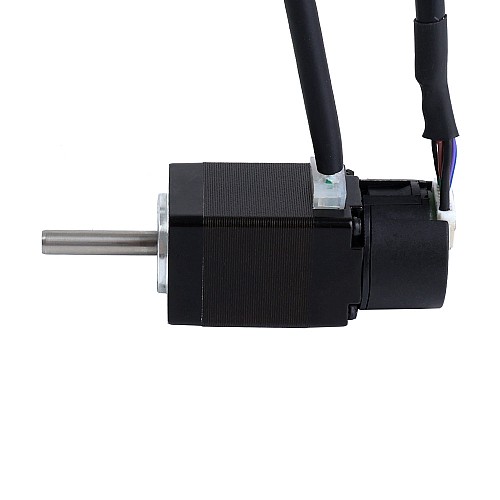

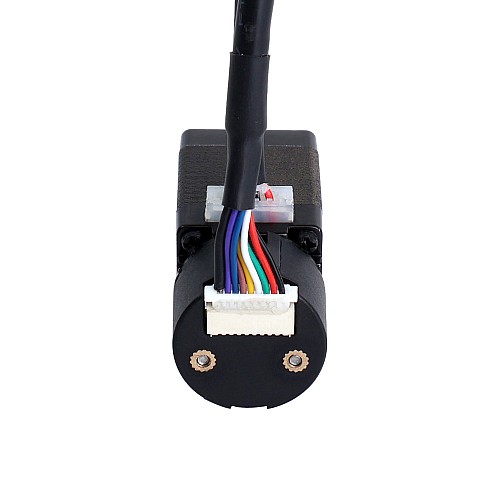

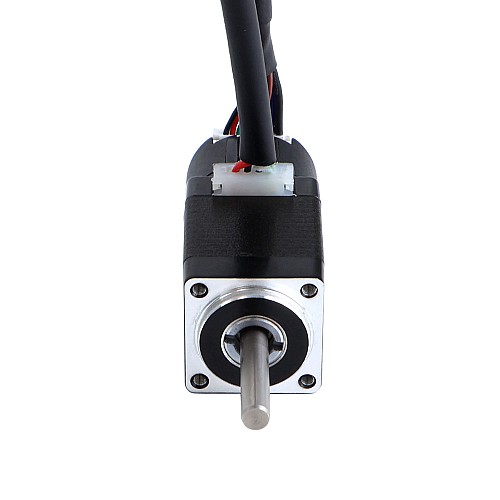

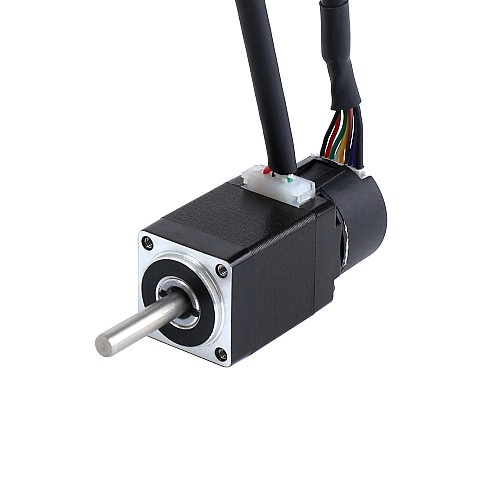

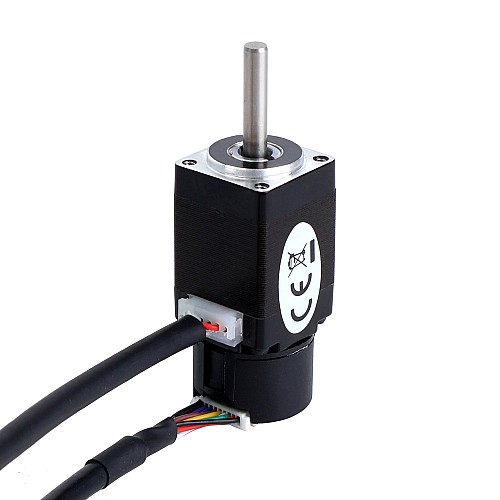

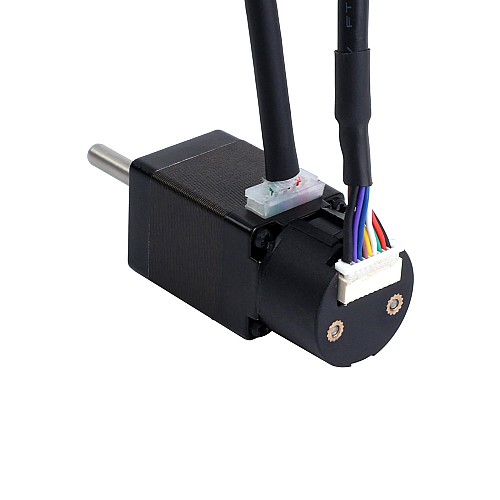

Nema 8 Kapalı Döngü Adım Motoru 0,015 Nm (2,12 oz.in) Kodlayıcı 1000PPR (4000CPR)

0 yorum - Yorum Yap

2.057,03 TL

5 + 1.964,79 TL

10 + 1.880,24 TL

50 + 1.802,51 TL

100 + 1.731,20 TL

Stokta var: 10000
Modeli: 8HS12-0604D-E1000
Brüt ağırlık: 0.12kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

Bu, 1000ppr (4000cpr) artımlı optik kodlayıcı ile donatılmış, 0,6A nominal akıma ve 0,015Nm (2,12oz.in) tutma torkuna sahip Nema 8 kapalı devre adım motorudur. Açık devre adım motorlarına kıyasla gelişmiş hassasiyet, daha yüksek tork, azaltılmış motor ısınması, daha düşük güç tüketimi ve dış etkenlere daha iyi tepki sunar.

Elektriksel Özellikler

Üretici Parça Numarası: 8HS12-0604D-E1000
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 0,015Nm(2,12oz.in)
Anma Akımı/Faz: 0,6A
Faz Direnci: 6,5ohms ± %10
Endüktans: 1,6mH ± %20 (1 KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 20 x 20mm
Gövde Uzunluğu: 44mm
Mil Çapı: Φ4mm
Şaft Uzunluğu: 20mm
Kablo Uzunluğu: 500mm
Ağırlık: 0,08kg

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel Tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 3 Kanal
Besleme Voltajı Min: 4,5V
Besleme Voltajı Maksimum: 5,5 V
Yüksek Seviye Çıkış Voltajı: 2,4 V - Vcc
Düşük Seviye Çıkış Voltajı: ≤ 0,4 V

Bağlantı

Pin	1	2	3	4
Motor	A+	A-	B+	B-
Renk	Siyah	Yeşil	Kırmızı	Mavi

Encoder	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Renk	Kırmızı	Siyah	Beyaz	Mavi	Yeşil	Kahverengi	Sarı	Mor

Ürün Tipi
Ürün Türü	Kapalı Döngü Adım Motoru
Elektriksel Özellikler
Anma Akımı (A)	0.6
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	3
Endüktans (mH)	1.6
Faz Direnci (ohm)	6.5
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tork/İtki Eğrisi Var Mı?	HAYIR
Tutma Torku (Ncm)	1.5
Tutma Torku (oz.in)	2.12
Fiziksel Özellikler
Ağırlık(g)	80
Çerçeve Boyutu (mm)	Nema 08 (20x20)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	44
IP Derecelendirmesi	40
Mil Çapı (mm)	4
Şaft Uzunluğu (mm)	20
