Nema 23 Bipolar Step Motor 1.8° 1.16Nm (164.3oz.in) 1.5A 57x57x56mm 762mm Kablo ve Molex Konnektörlü
0 yorum - Yorum Yap
615,02 TL
461,84 TL
5 + 447,12 TL
10 + 433,32 TL
50 + 420,44 TL
100 + 408,02 TL
  • Stokta var: 200
  • Modeli: 23HS22-1504S-C15
  • Brüt ağırlık: 0.75kg
  • Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Sepete Ekle
Soru
Favorilere Ekle Karşılaştır
24 saat içinde kargoya verilir!
24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

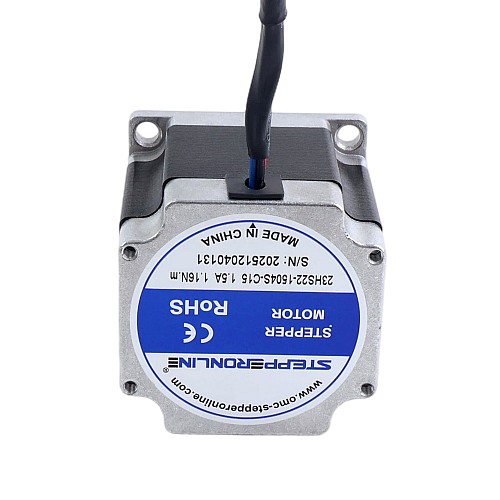

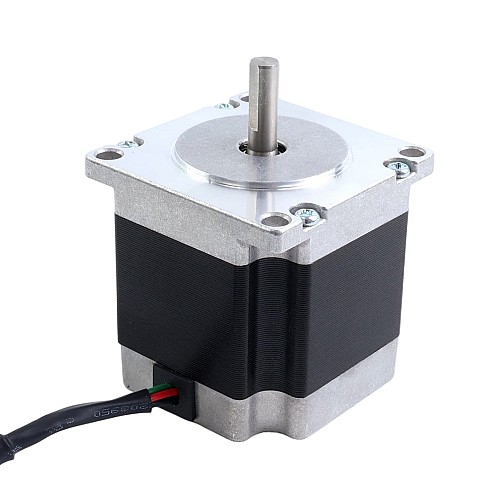

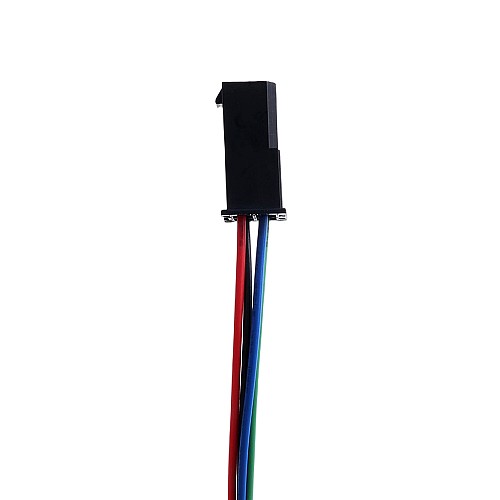

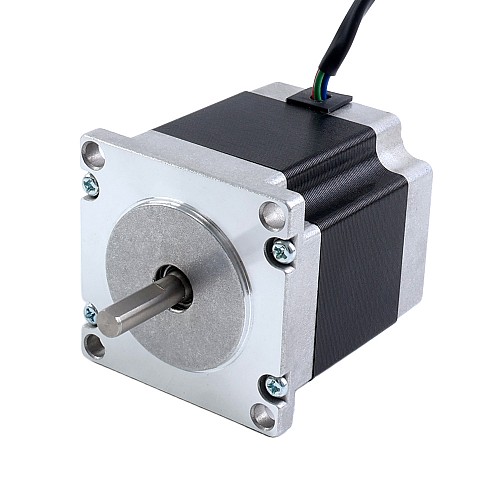

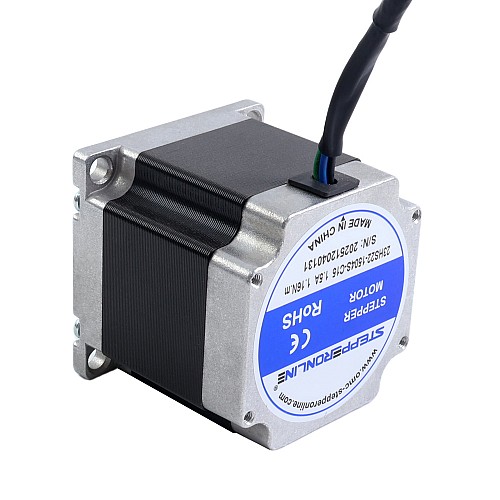

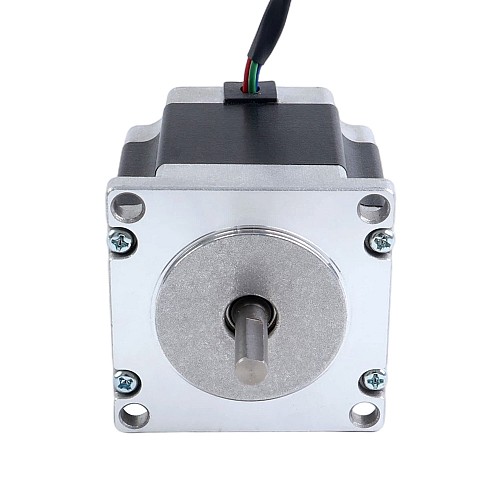

Bu bipolar Nema 23 step motoru, 1,8° adım açısına sahiptir ve her faz 1,5A çekerken 1,16Nm (164,3oz.in) tutma torku sağlar. Bu motor, standart 23HS22-2804S modeline kıyasla ek bir MOLEX 39013046 konektörüne sahiptir ve 762mm daha uzun kablo uzunluğuna sahiptir.

Elektriksel Özellikler

  • Üretici Parça Numarası: 23HS22-1504S-C15
  • Motor Tipi: Bipolar Step Motor
  • Adım Açısı: 1,8deg
  • Tutma Torku: 1,16Nm (164,3oz.in)
  • Anma Akımı/faz: 1,5A
  • Faz Direnci: 3,6ohms
  • Endüktans: 13mH±20% (1KHz)
  • Yalıtım Sınıfı: B 130°C [266°F]

Fiziksel Özellikler

  • Çerçeve Boyutu: 57 x 57mm
  • Gövde Uzunluğu: 56mm
  • Şaft Çapı: Φ6,35mm
  • Şaft Uzunluğu: 21mm
  • D-kesim Uzunluğu: 15mm
  • Kablo Sayısı: 4
  • Kablo Uzunluğu: 762mm
  • Ağırlık: 0,68kg

Bağlantı

A+
A-
B+
B-
Siyah
Yeşil
Kırmızı
Mavi
Kablo standart versiyona göre daha kısadır, ancak konektör kullanarak uzunluğu kolayca artırabilirsiniz.
Ürün Tipi
Ürün Türü Hibrit Adım Motoru
Elektriksel Özellikler
Adım Açısı(derece) 1.8
Anma Akımı (A) 1.5
Bipolar/Tek Kutuplu Bipolar
Endüktans (mH) 13
Faz Direnci (ohm) 3.6
Tork/İtki Eğrisi Var Mı? Evet
Tutma Torku (Ncm) 116
Tutma Torku (oz.in) 164.3
Fiziksel Özellikler
Çerçeve Boyutu (mm) Nema 23 (57 x 57)
Çıkış Mili Tipi D
Gövde Uzunluğu (mm) 56
IP Derecelendirmesi 40
Kurşun Sayısı 4
Kurşun Uzunluğu (mm) 762
Mil Çapı (mm) 6.35
Şaft Uzunluğu (mm) 21
Tek Şaft/Çift Şaft Tek Şaft
Ürün Serisi S


  • Motor Mili
  • Kablo
  • Konektör
  • Kodlayıcı
  • Fren
  • Şanzıman


File Size
23HS22-1504S-C15_Full_Datasheet.pdf 266.42KB Download
