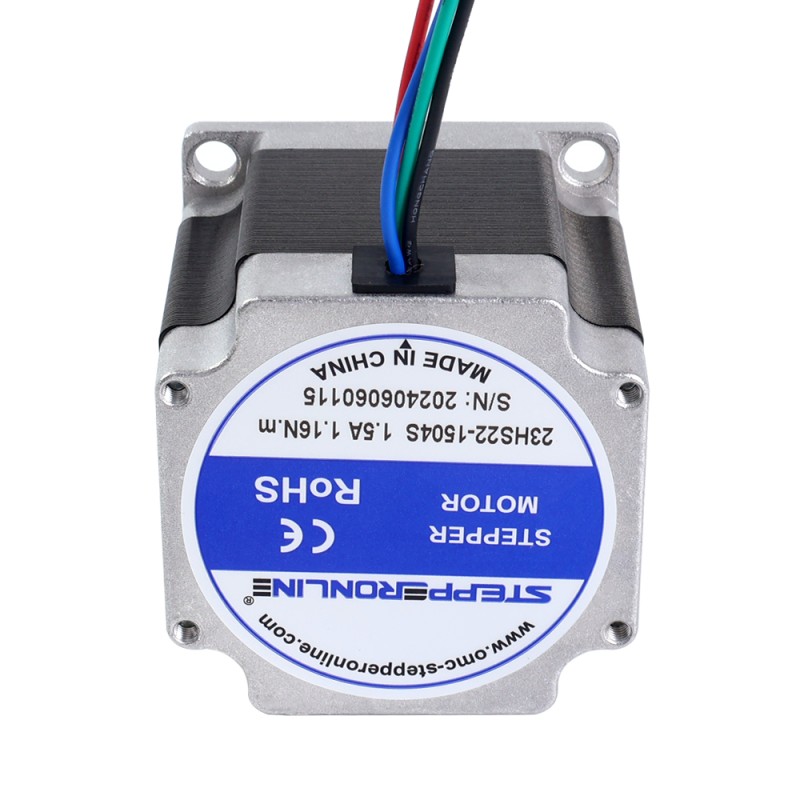

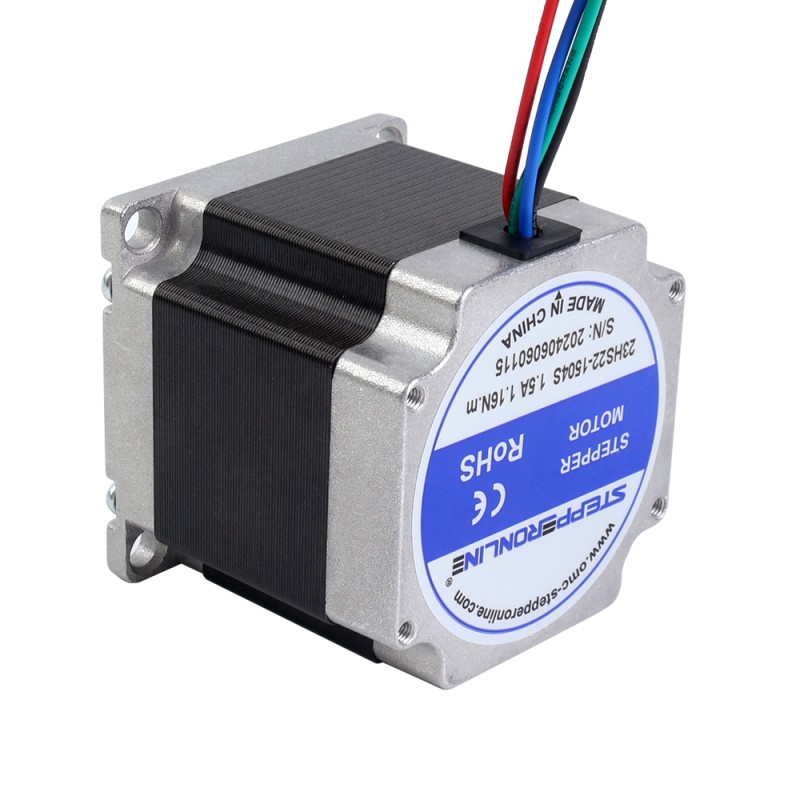

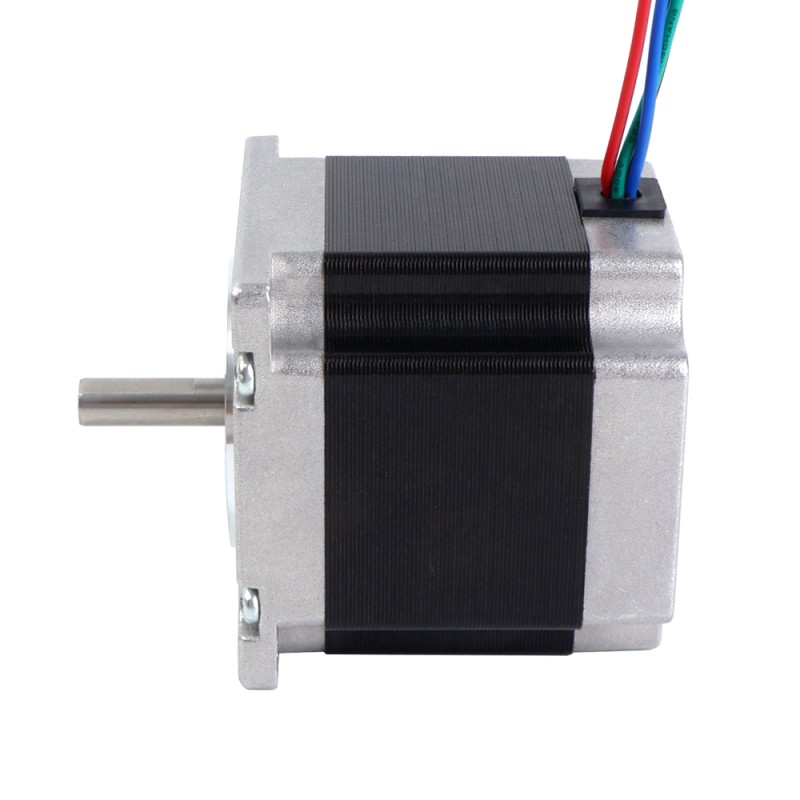

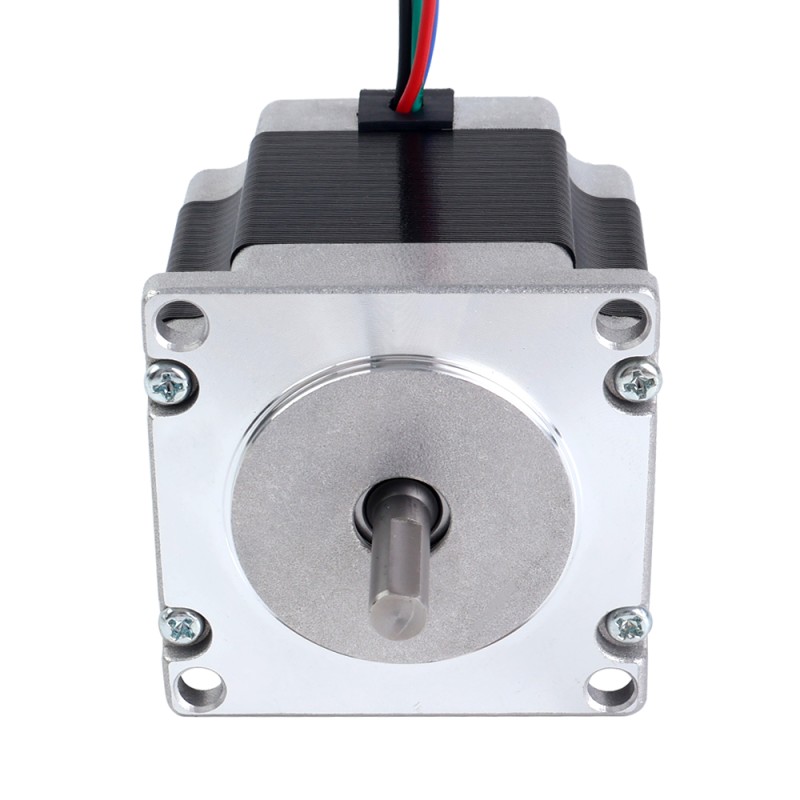

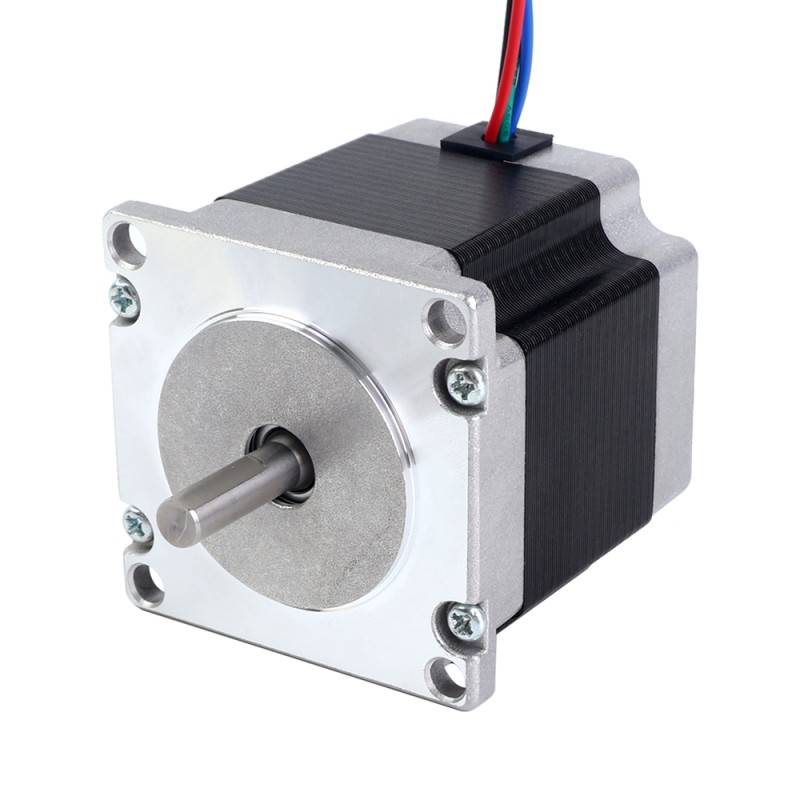

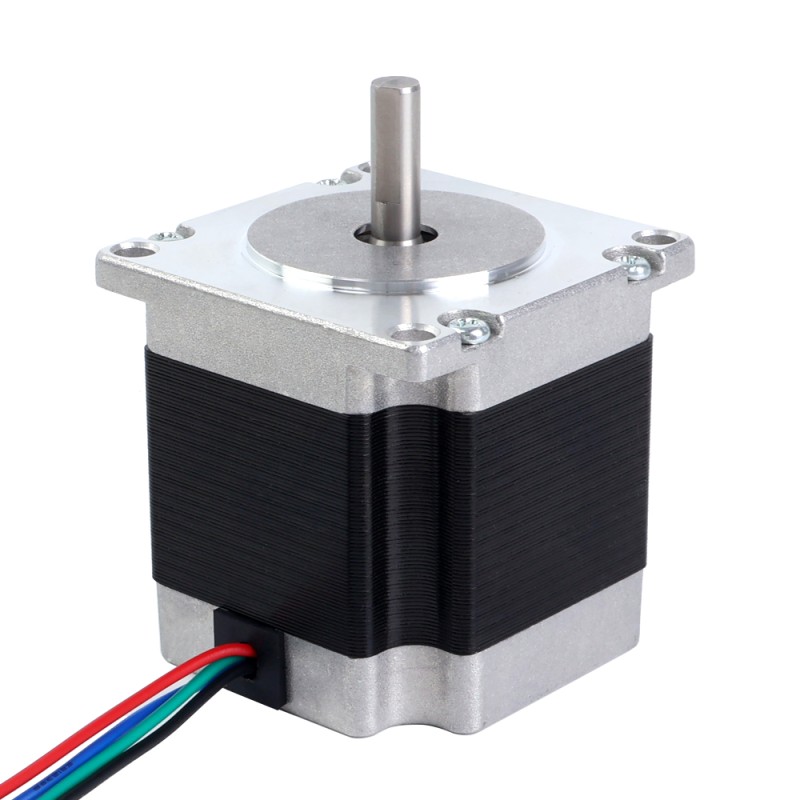

Nema 23 Bipolar Step Motor 1.8° 1.16Nm (164.3oz-in) 1.5A 57x57x56mm 165mm Kablo ve Molex Konnektörlü

Yeni -33 %

Nema 23 Bipolar Step Motor 1.8° 1.16Nm (164.3oz-in) 1.5A 57x57x56mm 165mm Kablo ve Molex Konnektörlü

0 yorum - Yorum Yap

615,02 TL

411,24 TL

5 + 399,28 TL

10 + 387,78 TL

50 + 377,20 TL

100 + 367,08 TL

Stokta var: 200
Modeli: 23HS22-1504S-C14
Brüt ağırlık: 0.75kg
Sertifikalı: ISO, CE, UKCA, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Favorilere Ekle Karşılaştır

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Bu bipolar Nema 23 step motoru, 1,8° adım açısına sahiptir ve her faz 1,5A çekerken 1,16Nm (164,3oz.in) tutma torku sağlar.

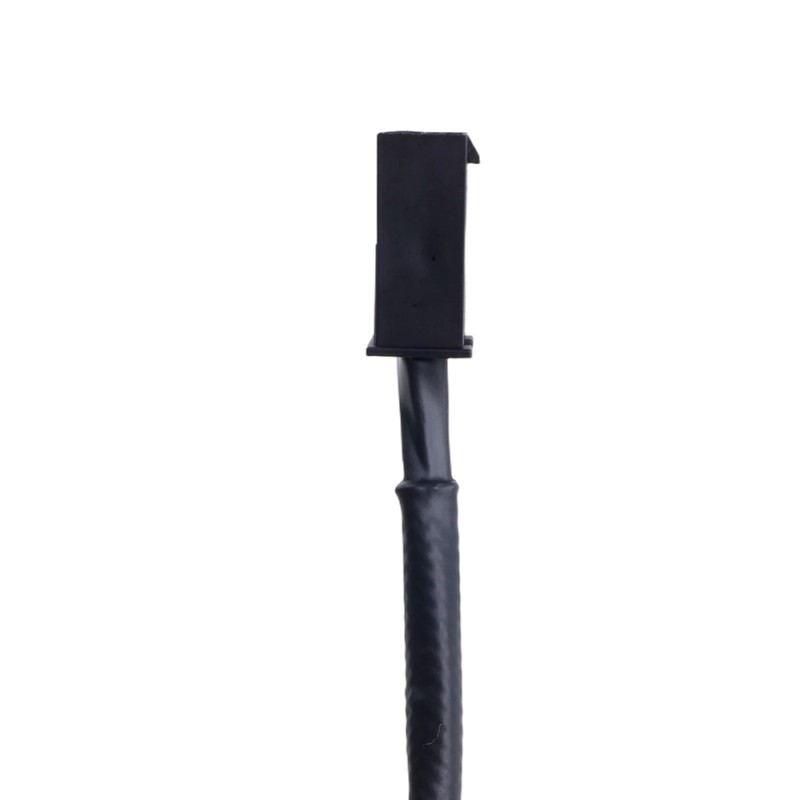

Bu motor, standart 23HS22-2804S modeline kıyasla ek bir MOLEX 39013046 konektörüne sahiptir, ancak kablo uzunluğu 165mm'ye kısaltılmıştır.

Elektriksel Özellikler

Üretici Parça Numarası: 23HS22-1504S-C14
Motor Tipi: Bipolar Step Motor
Adım Açısı: 1,8deg
Tutma Torku: 1,16Nm (164,3ozin)
Anma Akımı/faz: 1,5A
Faz Direnci: 3,6ohms
Endüktans: 13mH±20% (1KHz)
Yalıtım Sınıfı: B 130°C [266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Gövde Uzunluğu: 56mm
Şaft Çapı: Φ6,35mm
Şaft Uzunluğu: 21mm
Şaft Düz Yüzey Uzunluğu: 15mm
Kablo Sayısı: 4
Kablo Uzunluğu: 165mm
Ağırlık: 0,68kg

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Kablo standart versiyona göre daha kısadır, ancak konektör kullanarak uzunluğu kolayca artırabilirsiniz.

Ürün Tipi
Ürün Türü	Hibrit Adım Motoru
Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	1.5
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	13
Faz Direnci (ohm)	3.6
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	116
Tutma Torku (oz.in)	164.3
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Çıkış Mili Tipi	D
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	56
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	165
Mil Çapı (mm)	6.35
Şaft Uzunluğu (mm)	21
Tek Şaft/Çift Şaft	Tek Şaft
Ürün Serisi	S

Motor Mili
Kablo
Konektör
Kodlayıcı
Fren
Şanzıman

Etiketler: Çıkış Mili Tipi: D, Mil Çapı (mm): 6.35, Şaft Uzunluğu (mm): 21, Kurşun Sayısı: 4, Kurşun Uzunluğu (mm): 500, Ağırlık(g): 700, Tek Şaft/Çift Şaft: Tek Şaft, Tutma Torku (Ncm): 116, Anma Akımı (A): 1.5, Tutma Torku (oz.in): 164.3, Bipolar/Tek Kutuplu: Bipolar, Adım Açısı(derece): 1.8, Faz Direnci (ohm): 3.6, Endüktans (mH): 13, Gövde Uzunluğu (mm): 56, Çerçeve Boyutu (mm): Nema 23 (57 x 57), Ürün Türü: Hibrit Adım Motoru, Ürün Serisi: S, IP Derecelendirmesi: 40, Tork/İtki Eğrisi Var Mı?: Evet, Envanter Yöntemi: Özel Envanter
