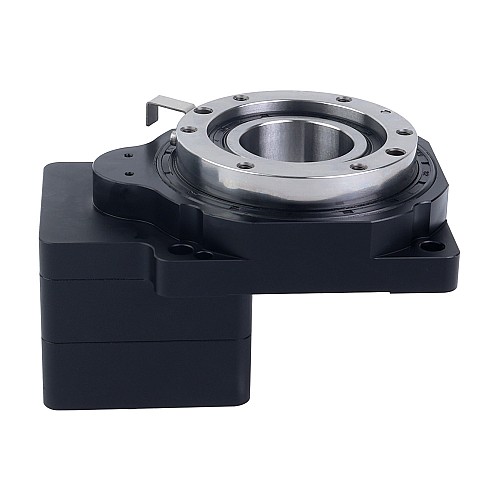

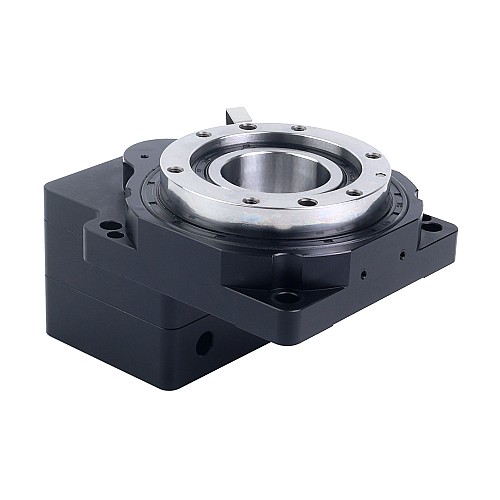

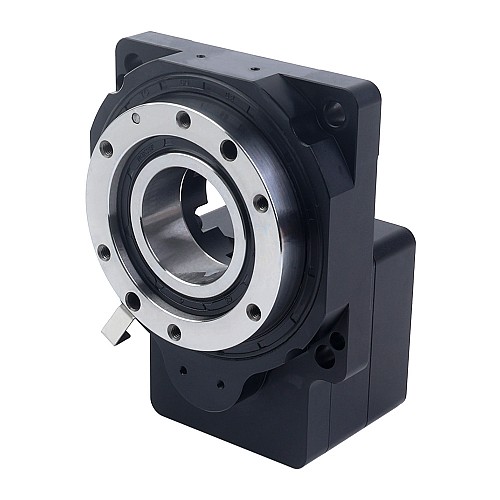

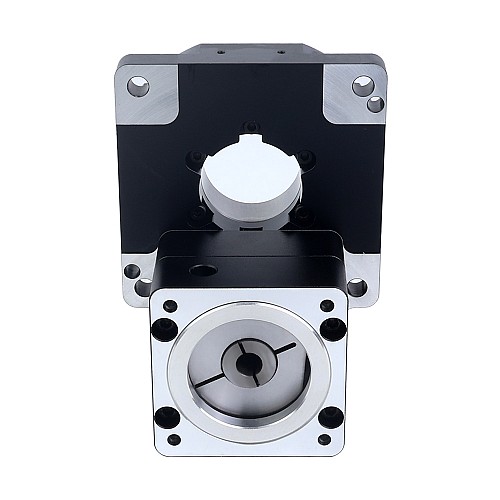

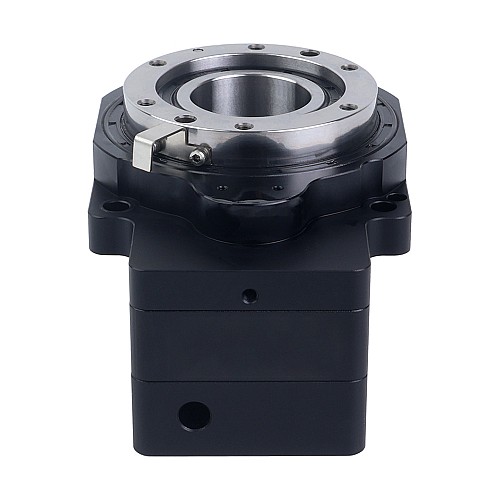

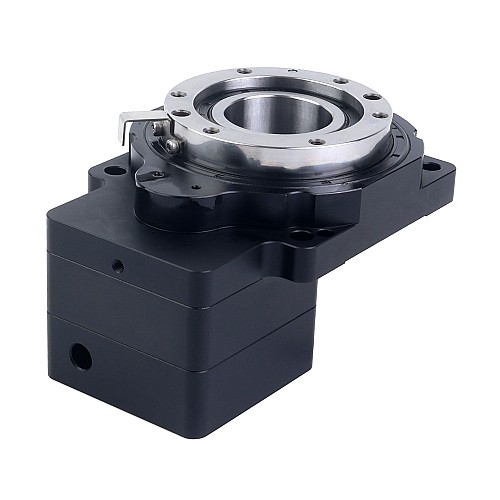

Nema 23 Adım Motoru için 85 mm İçi Boş Döner Aktüatör Platformu Dişli Oranı 5:1 Boşluk 3 ark-min

Bu içi boş döner aktüatör platformu, standart Nema 23 adım motorlarına uygundur. 5:1 dişli oranı, 12,00 Nm (1699,34 oz.in) izin verilen tork, 3 yay dakikası konumlandırma hassasiyeti ve 15 yay saniyesi tekrarlanan konumlandırma hassasiyeti sunar.
Çapraz makaralı rulmanı yüksek hassasiyet, sabit tork ve güçlü yük kapasitesi sağlar. 360 derecelik içi boş tasarım, her açıda hassas konumlandırma sağlar ve step veya servo motorlarla uyumludur. Otomasyon, tutkal dağıtımı, paketleme, muayene, lazer baskı, ayırma ve robotik uygulamaları için idealdir.

Fiziksel Özellikler

• Parça Numarası: HRP85KH-G5-D8
• Dişli Oranı: 5:1
• Şanzıman Tipi: İçi Boş Döner Aktüatör Platformu
• Dişli Malzemesi: Alaşımlı Çelik
• Verimlilik: %95
• Pozisyon Doğruluğu: 3 yay dakikası
• Tekrarlanan Pozisyon Doğruluğu: ±15 yay saniyesi
• İzin Verilen Tork: 12.00 Nm (1699.34 oz.in)
• İzin Verilen Eylemsizlik Momenti: 8,00 Nm (1132,89 oz.in)
• Eylemsizlik momenti: 12593g·cm²
• Maksimum Eksenel Yük: 500N
• Önerilen Eksenel Yük: 120N
• Maksimum Radyal Yük: 1100N
• İzin Verilen Çıkış Hızı: 300rpm
• Platform Paralelliği: ≤0,010 mm
• Platform Atlama: ≤0.010mm
• Gürültü: <=65dB
• Su Geçirmezlik Derecesi: IP40
• Ömür: 20000 saat
• Yağlama Yöntemi: Yağlama Gresi
• Platform Çerçeve Boyutu: 85 x 85 mm
• Montaj Flanşı Boyutu: 60 x 60mm
• Giriş Mil Çapı: Φ8mm
• Maksimum Giriş Şaft Uzunluğu: 32 mm
• İçi Boş Bölümün Çapı: 33mm
• Platform Yüksekliği: 74,2 mm
