Nema 23 56 mm'lik 2A Uçlu, 2 mm (0,07874") Uzunluk 150 mm'lik Tutturulmamış

0 yorum - Yorum Yap

1.723,51 TL

5 + 1.662,02 TL

10 + 1.604,80 TL

50 + 1.550,99 TL

100 + 1.501,03 TL

Stokta var: 10000
Modeli: 23N22S2004AJ2-150RS
Brüt ağırlık: 1.20kg
Sertifikalı: ISO, CE, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

«Kullanılmış ürün» ne anlama geliyor?

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin.
Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

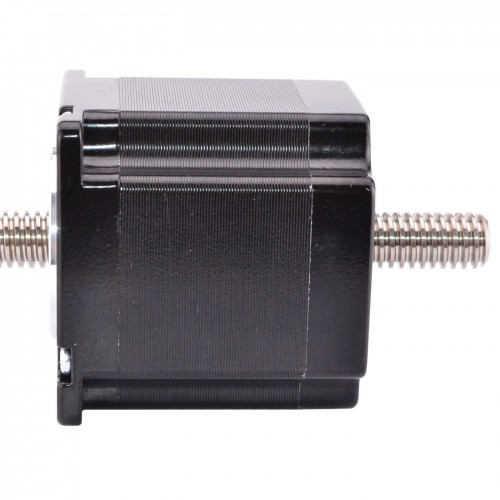

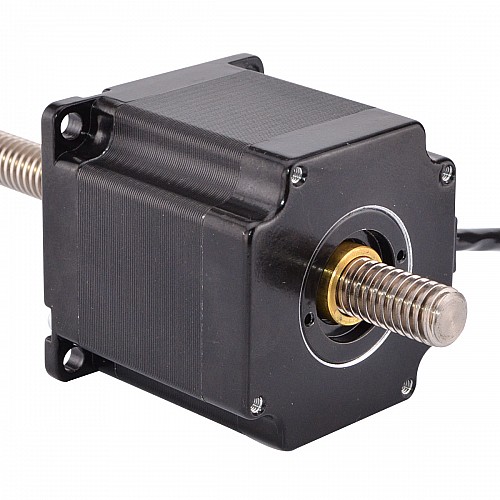

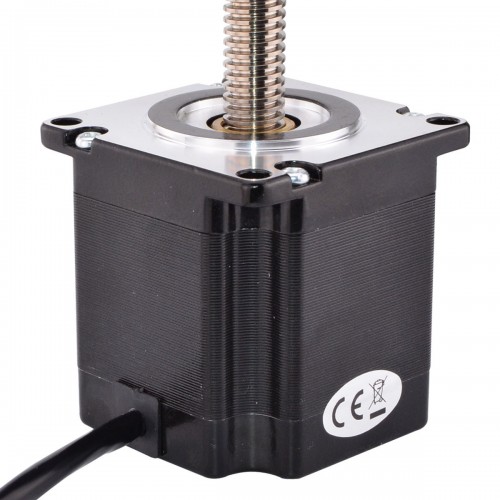

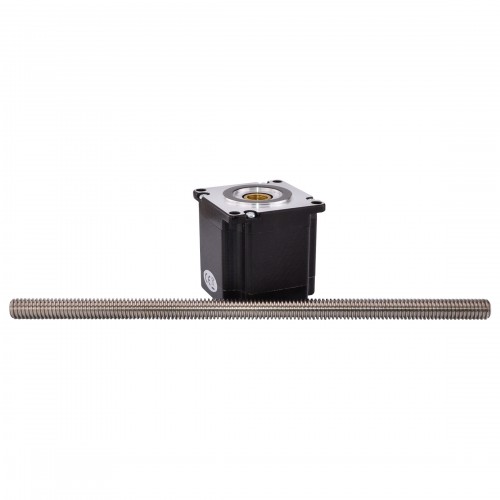

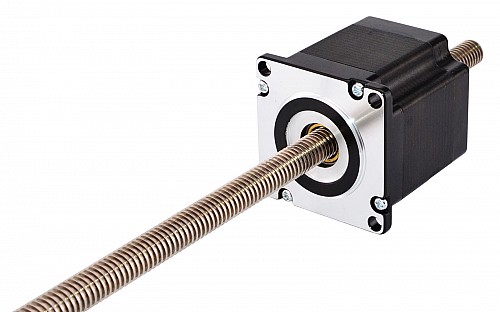

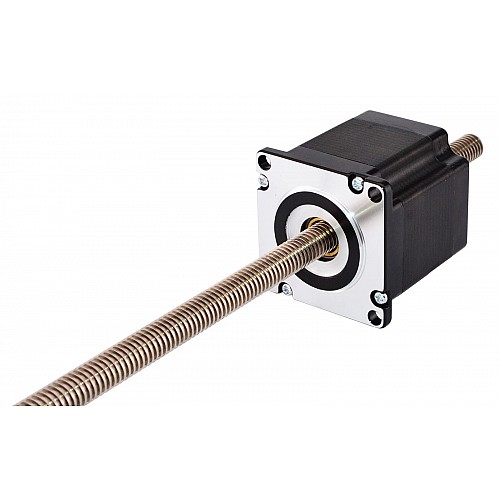

Bu model, Nema 23 sabit olmayan doğrusal aktüatör olarak adlandırılan ekonomik doğrusal adım motorudur, 56mm 2A Nema 23 adım motoru ve 150mm uzunluğunda Tr11x2 doğrusal vidadan oluşmaktadır.

Elektriksel Özellikler

Üretici Parça Numarası: 23N22S2004AJ2-150RS(23N22S2004AJ-150RS)
Motor Tipi: Sabit Olmayan Doğrusal Adım Motoru
Tutma Torku: 1,2 Nm (169,93 oz.in)
Anma Akımı/faz: 2.0A
Faz Direnci: 3.6ohm
Voltaj: 7.2V
Endüktans: 12mH ± %20 (1KHz)

Fiziksel Özellikler

Çerçeve Boyutu: 57 x 57mm
Motor Uzunluğu: 56mm
Kurşun Vida Uzunluğu: 150 mm (5,9055")
Kurşun Vida Çapı: Φ11mm(0,433")
Kurşun/Adım: 0,01 mm (0,0003937")
Kurşun/Devir: 2mm(0.0787")
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm
Ağırlık: 650g

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

● Özel bir doğrusal motor nasıl sipariş edilir? Özel Doğrusal Adım Motoru

● Yalnızca eski parça numaranız varsa, yenisini buradan alın Ayrıntıları Göster

● Lineer motora nasıl isim verdik? Parça Numarası Yapı

Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	2.0
Bipolar/Tek kutuplu	Bipolar
Endüktans (mH)	12
Faz Direnci (ohm)	3.6
Tork/İtki Eğrisi var mı?	HAYIR
Tutma Torku (Ncm)	120
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 23 (57 x 57)
Doğrusal Motor Tipi	Esir Olmayan
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	56
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Seyahati/Adım(mm)	0.01
Kurşun Seyahati/Devir (mm)	2
Kurşun Uzunluğu (mm)	500
Kurşun Vida Çapı (mm)	11
Kurşun Vida Uzunluğu (mm)	150

Vida Ucu İşleme
- Belirtilen diş ve adıma sahip erkek/dişi dişli uçlar
- Özel işlenmiş yataklar ve halka olukları
- Altıgen veya kare uçlar
- Kanal açmalar ve çapraz delikler

Boşluksuz Somun

STEPPERONLINE, harici vidalı lineer aktüatörler (34 boyutu hariç) ve sabit olmayan vidalı lineer aktüatörler (24 ve 34 boyutu hariç) için boşluksuz somun sunmaktadır.
Milyonlarca döngü sonrasında vida ile STEPPERONLINE standart plastik somun arasında nominal bir boşluk olması normaldir. STEPPERONLINE birkaç milyon döngü garanti eder ancak fiziksel boşluk artabilir. Boşluğu azaltmak veya ortadan kaldırmak için STEPPERONLINE, yay basınçlı boşluksuz somun yapısı sunar.

Enkoderler

Uygulama gereksinimlerine göre, müşteriler indeks çıkışlı veya indekssiz tip ve tek uçlu veya diferansiyel çıkış yöntemi ile kolayca enkoder seçebilirler.
Ayrıca daha kolay ve hassas konumlandırma için çeşitli çözünürlükler serbestçe seçilebilir.
Tüm STEPPERONLINE standart enkoderleri optik ve artımlıdır. Enkoder seçerken özellikle boyut, çözünürlük, indeks ve çıkış yöntemi seçeneklerine dikkatle bakınız.

Frenler

Özellikle dikey uygulamalar veya ani güç kesintilerinde motorları tutmak için, STEPPERONLINE'un NEMA14, 17, 23, 24 ve 34 boyutları için standart güç kesmeli frenleri müşteri endişelerini azaltmada yardımcı olacaktır.

Kablolama ve Konnektörler

Uçları açıkta kablolar veya konnektörler
Bükülmüş tel uçları
Isı ile büzülen veya genişleyen borular
Kablo koruyucuları

Teflon Kaplı Vida

Müşteri uygulamaları yağsız vida ve somun kombinasyonu gerektiriyorsa, STEPPERONLINE step lineer aktüatörler için teflon kaplı vida sunar.
Teflon kaplı vida step lineer aktüatör, geleneksel SUS vidaya kıyasla daha uzun ömür ve daha iyi itme kuvveti üretimi sağlar.
Teflon kaplama, STEPPERONLINE'daki tüm vida seçeneklerine ve Harici, Sabit Olmayan ve Sabit gibi tüm lineer aktüatör tiplerine uygulanabilir.
Ek olarak, boşluksuz somun da teflon kaplı vida ile kombine edilebilir.
