Nema 23, 24, 34 Step Motorlar için Y Serisi EtherCAT Dijital Step Motor Sürücüsü 0-5,6A 24-50VDC

DM556EC, 24-50 VDC'de çalışan ve 5,6 A'e kadar akımı destekleyen, 32 bit DSP teknolojisine sahip yüksek performanslı, açık devre bir sürücüdür. CoE (CiA 402) desteğiyle 100 Mbps tam çift yönlü EtherCAT iletişimine sahiptir. Sürücü, Döngüsel Senkronizasyon Konumu, Profil Konumu, Hız ve Ana Konuma Dönme gibi birden fazla mod sunar ve çift RJ45 portu, optik olarak izole edilmiş G/Ç ve 51200'e kadar esnek mikro adımlama içerir. Düzgün akım kontrolü, aşırı gerilim, düşük gerilim ve aşırı akıma karşı dahili koruma ile düşük gürültü, düşük titreşim ve minimum motor ısınması sağlar.

Temel Özellikler

• Yeni nesil 32-bit DSP teknolojisi, yüksek maliyet performansı, iyi stabilite, düşük gürültü, düşük titreşim
• 100BASE-TX Ethernet iletim standardına dayalı, 100 Mbps'ye kadar iletim hızı, tam çift yönlü iletişim
• CANopen over EtherCAT'ı (CoE) destekler ve CiA 402 standartlarına uygundur
• Döngüsel Senkronizasyon Pozisyonu, Profil Pozisyonu, Profil Hızı, Ana Konuma Dönüş ve diğer çalışma modları desteklenir

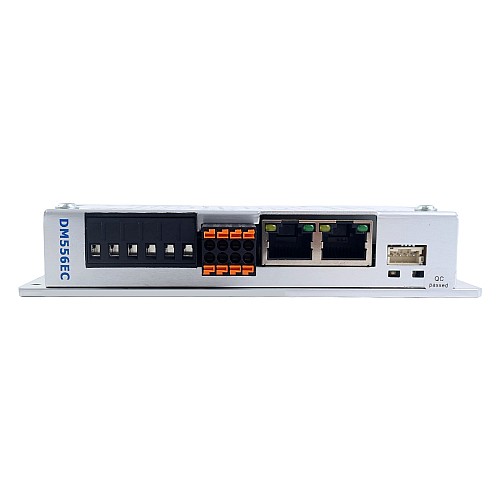

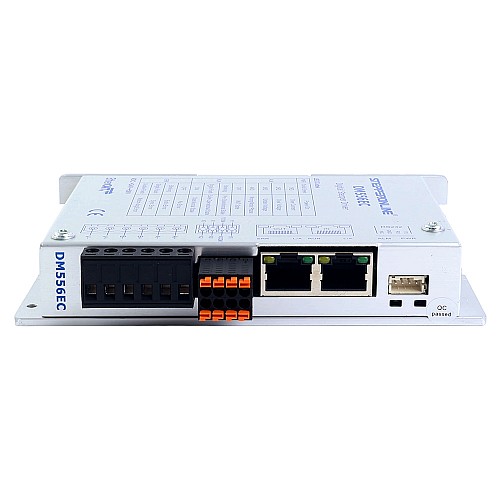

• EtherCAT iletişimi için çift portlu bir RJ45 konnektörü kullanılır
• 12V ila 24V girişli dört optik izolasyon giriş portu
• İki optik izolasyon çıkış portu
• Alt Bölüm 400~51200 keyfi Ayarlar, elektronik donanımı destekler
• Pürüzsüz ve doğru akım kontrolü, düşük motor ısısı
• Aşırı voltaj, düşük voltaj, aşırı akım ve diğer koruma fonksiyonlarına sahiptir

Elektriksel Özellikler

• Çıkış Tepe Akımı: 0 - 5,6A(0 - 4,0RMS)
• Giriş Besleme Voltajı: 24 - 50VDC (Tipik 24/48V)
• Mantık giriş akımı: 5 - 50mA (Tipik 10mA)
• Mantık giriş voltajı: 12 - 24V (Tipik 24V)
• Yalıtım Direnci: 100MΩ

Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉)

• Soğutma: Doğal Soğutma veya Zorunlu Soğutma
• Çevre: Diğer ısıtma ekipmanlarından uzak durun, toz, yağ buharı, aşındırıcı gaz, güçlü titreşimli yerler, yanıcı gaz ve iletken tozdan kaçının.
• Ortam Sıcaklığı: 0 - 50℃
• Nem: %40 - %90RH
• Çalışma Sıcaklığı: 50℃ MAKSİMUM
• Titreşim: 10-50Hz/0,15mm
• Depolama Sıcaklığı: -20 - 70℃
• Ağırlık: Yaklaşık 244 g (8,61 oz)

Paket listesi

• 1 x DM556EC Sürücüsü
• 1 x CABLE-PC-2 (RS232 hata ayıklama kablosu)
