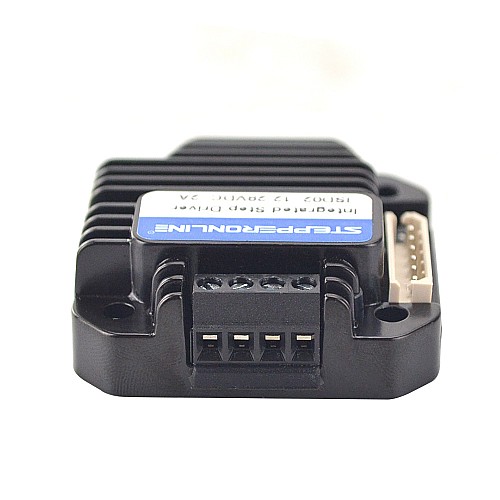

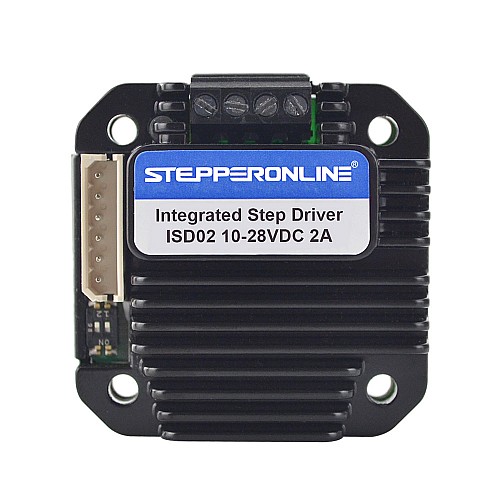

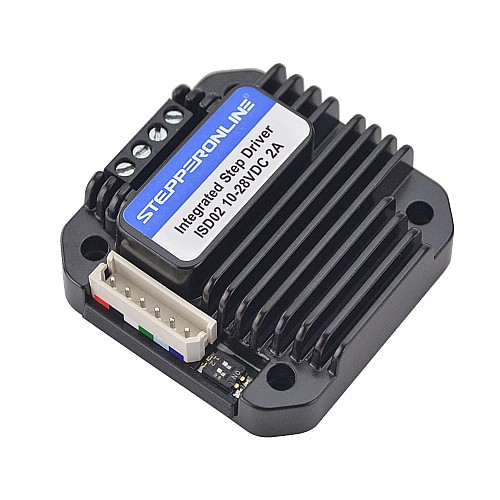

NEMA 17 Step Motor için Entegre Step Motor Sürücüsü 0-2A 10-28VDC

ISD02, paralel port kontrol serisi minyatür yüksek performanslı step motor sürücülerinden oluşur. En büyük özelliği küçük boyutu ve güçlü sürüş kabiliyetidir. Kalınlığı 14 mm'den azdır. Uygun flanş ile NEMA 17 serisi step motorlara doğrudan monte edilebilirler. ISD02, 0-2A ayarlanabilir tepe akımı sağlayabilir. Yüksek hızlı akım dengeleme fonksiyonu, motor yüksek hızda döndüğünde oluşan ters elektromotor kuvvetinin etkilerini dengeleyebilir.

Temel Özellikler

• Minyatür boyutu 42,3 x 42,3 x 16,5 mm
• Motorla entegre, ayrıca ayrı olarak da çalışabilir
• Tamamen alüminyumdan hassas döküm gövde, sağlam ve dayanıklı, iyi ısı dağılımı
• Geniş aralıklı giriş voltajı
• 0 - 2A ayarlanabilir çıkış akımı
• 200, 400, 800, 1600, 3200 dahil olmak üzere 5 seçilebilir mikro adım çözünürlüğü
• H-köprü bipolar sabit akım, çevrimiçi kontrol edilebilir çevrimdışı / etkinleştirilebilir
• Optik yalıtımlı girişler
• Otomatik Akım Azaltma
• Tam adımın maksimum frekansı 12KHz; 3200 mikro adımın maksimum frekansı 200KHz

Elektriksel Özellikler

• Çıkış Tepe Akımı: 0 - 2A
• Giriş Voltajı: 10 - 28VDC
• Darbe Giriş Frekansı: 5 - 12KHz (Tam adım)
• İzolasyon Direnci: 100MΩ'dan fazla
• Dielektrik dayanımı: 1DK için 500VAC.

Çalışma Ortamı ve Diğer Özellikler (Tj = 25℃/77℉)

• Soğutma: Doğal Soğutma
• Çevre: Toz, yağ sisi ve aşındırıcı gazlardan kaçının
• Nem: %80'den az RH
• Çalışma Sıcaklığı: -40℃ - 85℃
• Titreşim: 3G Max
• Depolama Sıcaklığı: -50℃ - 150℃
• Boyut: 42,3 x 42,3 x 16,5 mm
• Ağırlık: 51,5 g (1,816 oz)
