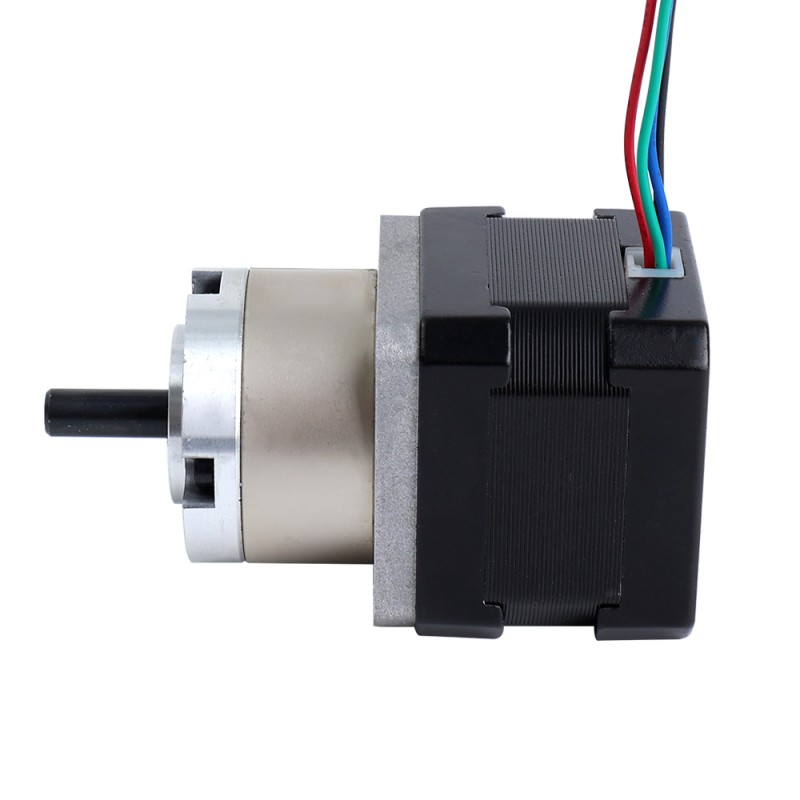

Name: Nema 17 Step Motor Bipolar L=34mm Dişli Oranı 5:1 Planet Dişli Kutusu 300mm Kablo ve Konnektör ile
Brand: STEPPERONLINE
SKU: 17HS13-0404S-PG5-C4

Nema 17 Step Motor Bipolar L=34mm Dişli Oranı 5:1 Planet Dişli Kutusu 300mm Kablo ve Konnektör ile

17HS13-0404S-PG5-C4 Üretimden kaldırıldı

Dişli Oranı5.18

Şanzıman TipiEkonomi Gezegensel

Bu ürün üretimden kaldırılmıştır ve artık satın alınamaz. Alternatif ürün için lütfen bizimle iletişime geçin.

Soru

İndirilenler

17HS13-0404S-PG5-C4 Full DatasheetPDF · 134.47KB

Aynı seri

Model		Dişli Oranı	Şanzıman Tipi		Stok
17HS08-1004D-E1000 Üretimden kaldırıldı	—	—	—	—	—
17HS13-0404D-E1000 Üretimden kaldırıldı	—	—	—	—	—
17HS13-0404D-PG14-E1000 Üretimden kaldırıldı	—	14 : 1	—	—	—
17HS13-0404D-PG27-E1000 Üretimden kaldırıldı	—	27 : 1	—	—	—
17HS13-0404D-PG5-E1000 Üretimden kaldırıldı	—	5	PG Serisi Planet Dişli Kutusu	—	—
17HS13-0404S-PG5-C4 Üretimden kaldırıldı	—	5.18	Ekonomi Gezegensel	—	—
17HS15-0404S-HG10 Üretimden kaldırıldı	—	10	Hassas Planetary	—	—
17HS15-1504S Üretimden kaldırıldı	—	—	—	—	—
17HS15-1504S-X Üretimden kaldırıldı	—	—	—	—	—
17HS15-1684D-HG50-AR3 Üretimden kaldırıldı	—	50	Hassas Planetary	—	—
17HS15-1684S-HG100 Üretimden kaldırıldı	—	100	Hassas Planetary	—	—
17HS15-1684S-HG50 Üretimden kaldırıldı	—	50	Hassas Planetary	—	—
17HS16-2004D-E1000 Üretimden kaldırıldı	—	—	—	—	—
17HS16-2004S-C5 Üretimden kaldırıldı	—	—	—	—	—
17HS19-1684D-PG100-E1000 Üretimden kaldırıldı	—	100 : 1	—	—	—
17HS19-1684D-PG14-E1000 Üretimden kaldırıldı	—	14	PG Serisi Planet Dişli Kutusu	—	—
17HS19-1684D-PG27-E1000 Üretimden kaldırıldı	—	14	PG Serisi Planet Dişli Kutusu	—	—
17HS19-1684D-PG5-E1000 Üretimden kaldırıldı	—	5	PG Serisi Planet Dişli Kutusu	—	—
17HS19-1684D-PG51-E1000 Üretimden kaldırıldı	—	51 : 1	—	—	—
17HS19-1684S-HG10 Üretimden kaldırıldı	—	10	Hassas Planetary	—	—
17HS19-1684S-HG50 Üretimden kaldırıldı	—	50	Hassas Planetary	—	—
17HS19-2004D-E1000 Üretimden kaldırıldı	—	—	—	—	—
17HS24-2104D-E1000 Üretimden kaldırıldı	—	—	—	—	—
17HS24-2104D-PG5-E1000 Üretimden kaldırıldı	—	5	PG Serisi Planet Dişli Kutusu	—	—
17HS24-2104D-PG51-E1000 Üretimden kaldırıldı	—	51 : 1	—	—	—

Nema 17 Step Motor Bipolar L=34mm Dişli Oranı 5:1 Planet Dişli Kutusu 300mm Kablo ve Konnektör ile

33 mm gövde uzunluğuna ve 0,4 A nominal akıma sahip bu Nema 17 step motor, 5,18:1 dişli oranına sahi... Devamını oku

0 yorum • Yorum Yap

Favorilere Ekle Karşılaştır

Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku

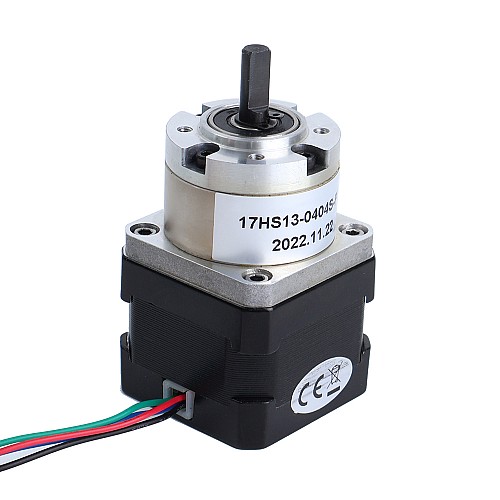

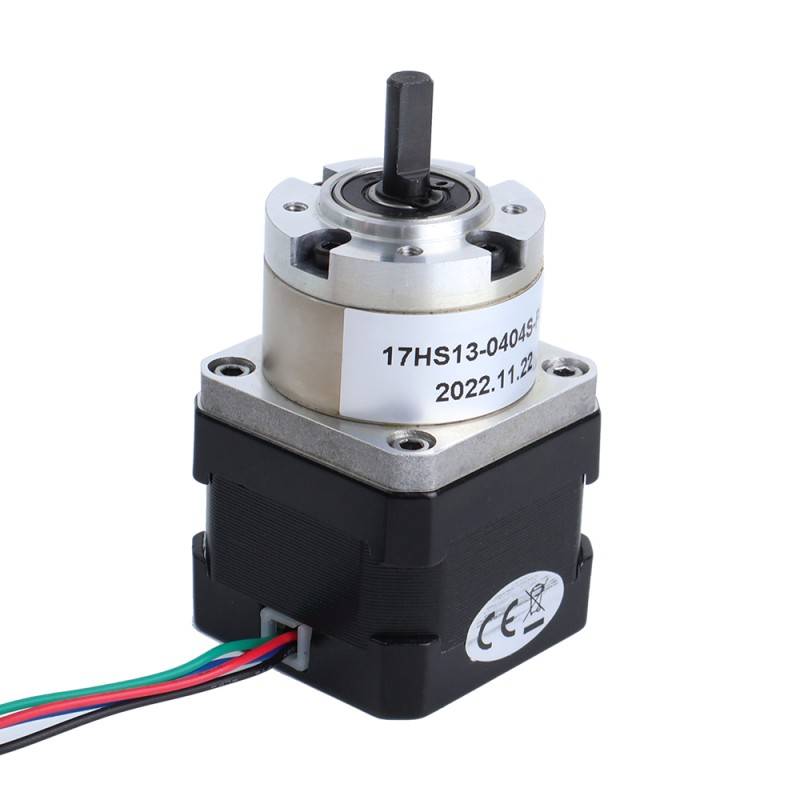

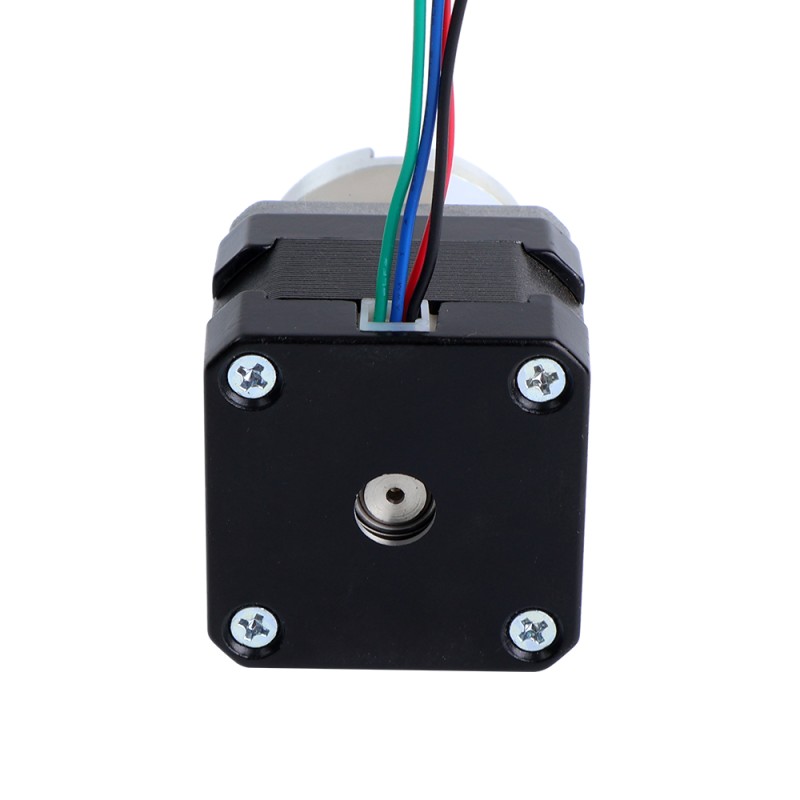

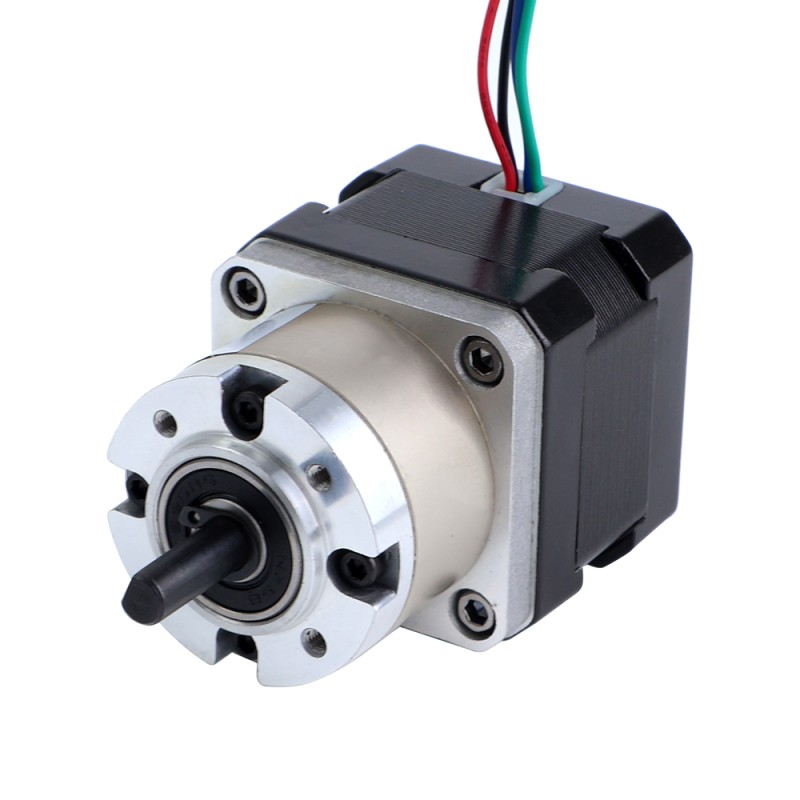

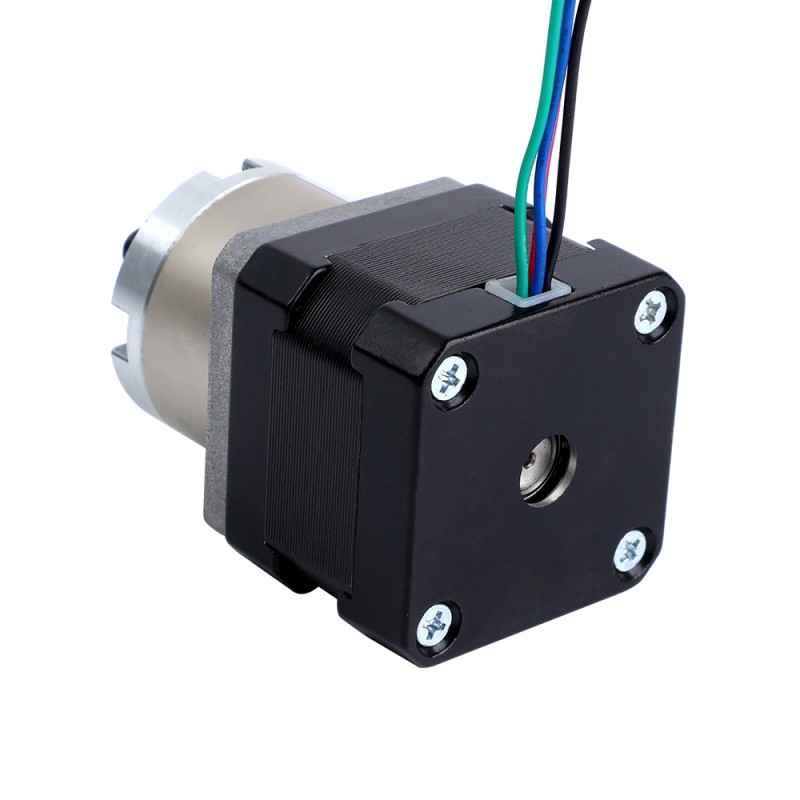

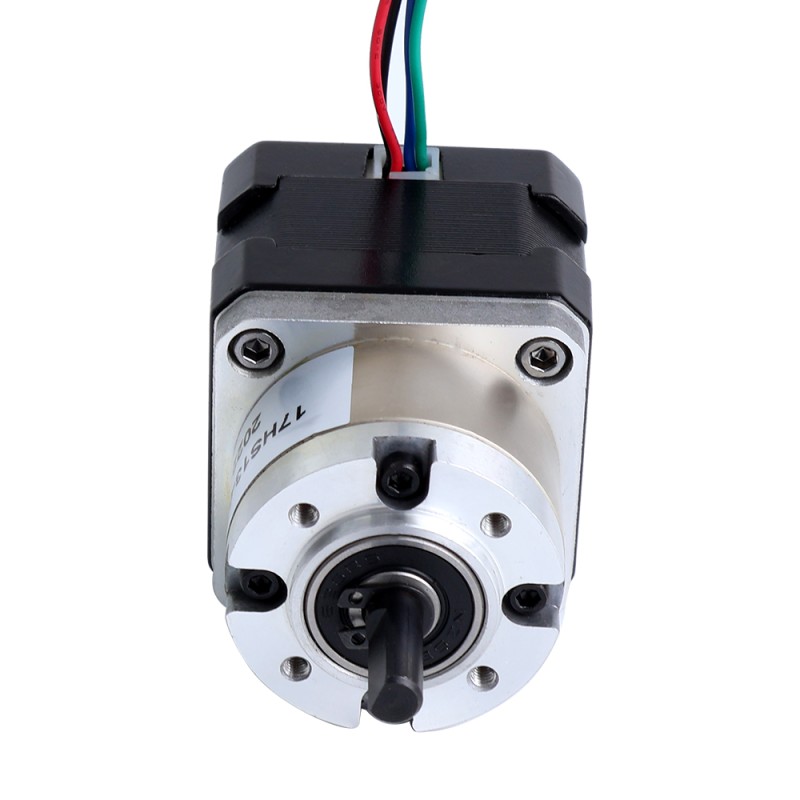

33 mm gövde uzunluğuna ve 0,4 A nominal akıma sahip bu Nema 17 step motor, 5,18:1 dişli oranına sahip planet dişli kutusu ve konnektör ile entegre edilmiştir. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 17HS13-0404S-PG5-C4
Motor Tipi: Bipolar Step Motor
Adım Açısı: 0,35 derece
Şanzımansız Tutma Torku: 25Ncm(31.2oz.in)
Anma Akımı/faz: 0,4A
Faz Direnci: 27ohm
Endüktans: 28,5mH ± %20 (1KHz)

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 5.18: 1
Verimlilik: %90
Boştayken Tepki: <=1 derece
Maksimum İzin Verilen Tork: 2Nm (283oz.in)
Anlık İzin Verilen Tork: 4Nm(566oz.in)
Mil Maksimum Eksenel Yükü: 50N
Mil Maksimum Radyal Yükü: 100N

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Motor Uzunluğu: 34mm
Şanzıman Uzunluğu: 27.3mm
Mil Çapı: Φ6mm
Şaft Uzunluğu: 18mm
D-kesim Uzunluğu: 12mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 300mm

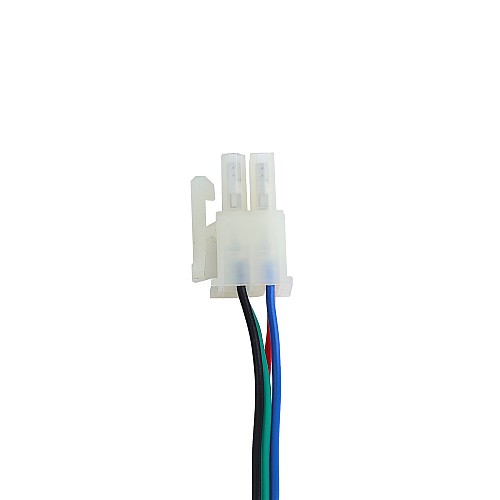

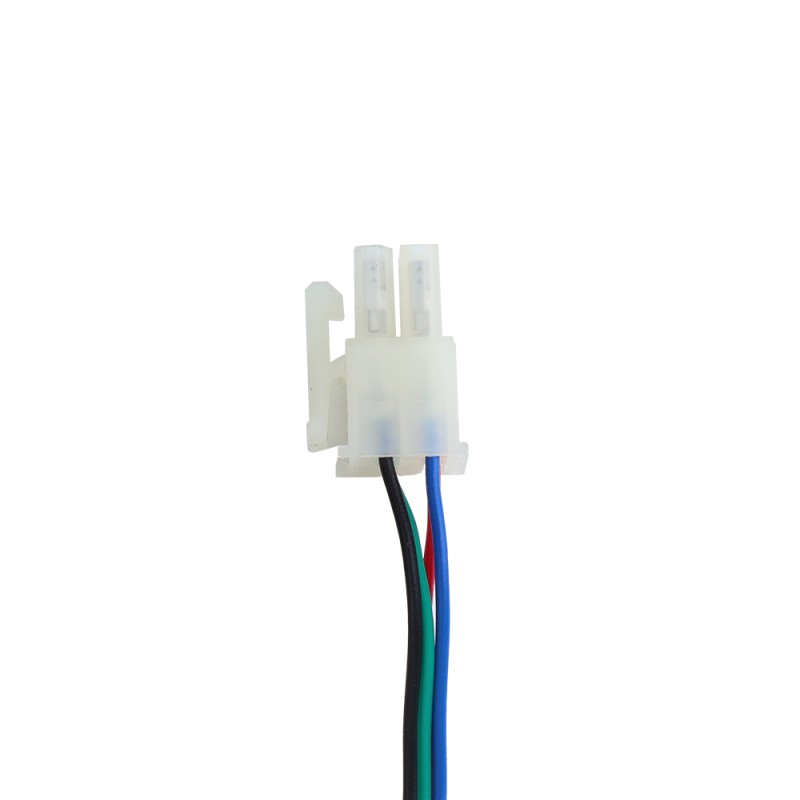

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Elektriksel Özellikler
Akım(A)	0.4
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	28.5
Faz Direnci (ohm)	27
Şanzımansız Tutma Torku (Nm)	0.25
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Çıkış Mili Tipi	D
Dişli Oranı	5.18
Gövde Uzunluğu (mm)	61.3
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Uzunluğu (mm)	300
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=1 derece
