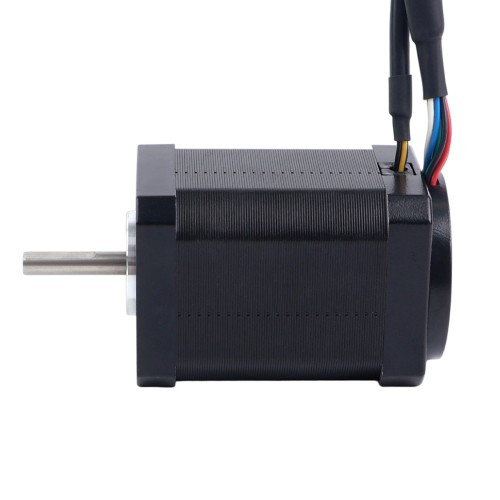

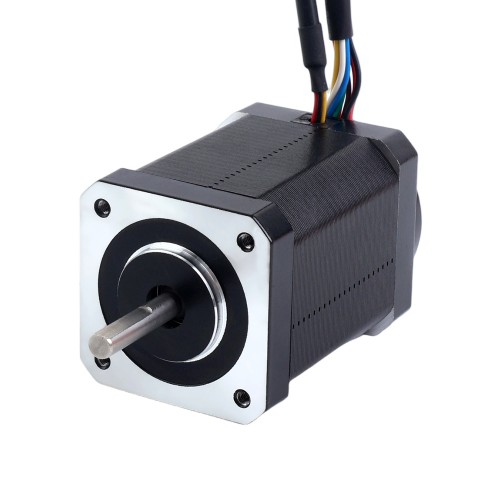

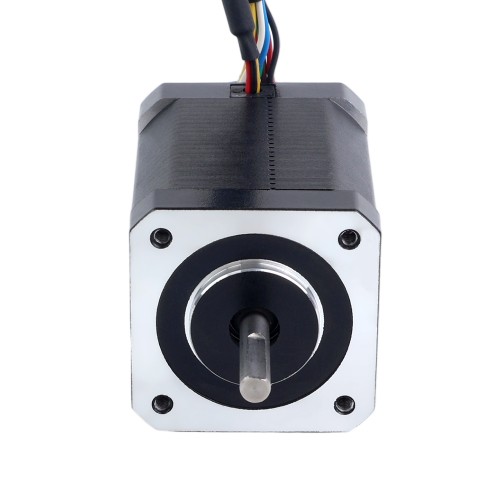

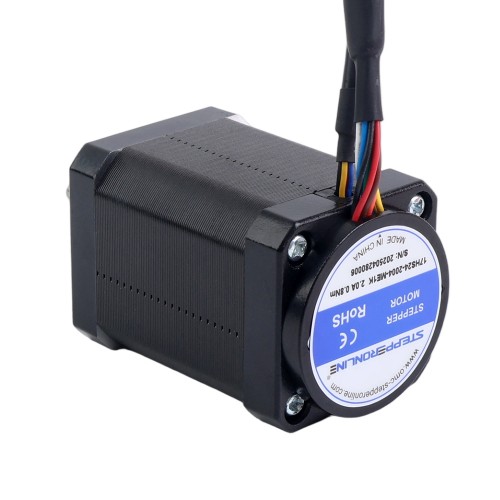

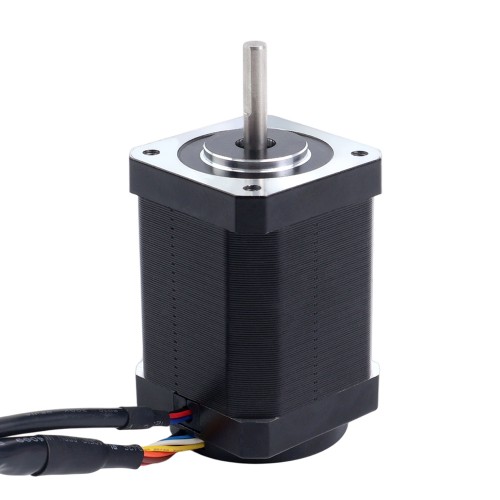

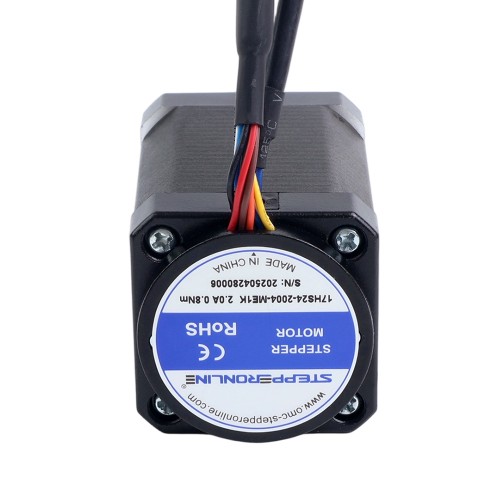

Nema 17 Kapalı Döngü Adım Motoru 80 Ncm (113,29 oz.in) Manyetik Kodlayıcı 1000PPR (4000CPR)

0 yorum - Yorum Yap

770,37 TL

5 + 738,34 TL

10 + 709,31 TL

50 + 682,40 TL

100 + 657,21 TL

Stokta var: 10000
Modeli: 17HS24-2004-ME1K
Brüt ağırlık: 0.61kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri (Ülke tıklayın｜canlı stok)

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Bu Nema 17 kapalı devre adım motoru, 80 Ncm (113,29 oz·in) tutma torku sağlar ve 64,5 mm'lik kompakt bir gövde uzunluğuna sahiptir. 3 kanallı çıkış ve 1000PPR (4000CPR) özelliğine sahip yüksek çözünürlüklü bir manyetik kodlayıcı ile entegre olarak hassas hareket geri bildirimi sağlar.
Manyetik kodlayıcının temel avantajları, kompakt boyutu ve uygun maliyetidir; bu da onu alan kısıtlamalarının ve yüksek performans-fiyat oranının kritik olduğu uygulamalar için ideal hale getirir.

Elektriksel Özellikler

Üretici Parça Numarası: 17HS24-2004-ME1K
Faz sayısı: 2
Adım Açısı: 1,8 derece
Tutma Torku: 80Ncm(113.29oz.in)
Anma Akımı/faz: 2.0A
Faz Direnci: 1,30 ohm± %10
Endüktans: 2,70mH ± %20 (1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Gövde Uzunluğu: 64,5 mm
Mil Çapı: Φ5mm
Şaft Uzunluğu: 24mm
D-CUT Şaft Uzunluğu: 15mm
Kablo Uzunluğu: 500mm
Ağırlık: 0,52 kg

Kodlayıcı Spesifikasyonu

Çıkış Devresi Türü: Diferansiyel
Kodlayıcı Türü: Manyetik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 3 kanal
Besleme Voltajı Min: 3.3V
Besleme Voltajı Maksimum: 5,5 V
Çıkış Akımı: 20mA
Çıkış Yüksek Voltajı: 5V
Çıkış Düşük Voltajı: 0,2 V
Çıkış Frekansı Maksimum: 400kHZ

Motor ve Enkoder Bağlantısı

Motor	A+	A-	B+	B-
Tel	Kırmızı	Siyah	Sarı	Mavi

Kodlayıcı	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Tel	Kırmızı	Siyah	Kahverengi	Turuncu	Mavi	Yeşil	Sarı	Beyaz

Ürün Tipi
Ürün Türü	Kapalı Döngü Adım Motoru
Elektriksel Özellikler
Anma Akımı (A)	2.0
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	3
Endüktans (mH)	2.7
Faz Direnci (ohm)	1.3
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Manyetik Artımlı
Tork/İtki Eğrisi Var Mı?	Evet
Tutma Torku (Ncm)	80
Tutma Torku (oz.in)	113.29
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	64.5
IP Derecelendirmesi	40
Mil Çapı (mm)	5
Şaft Uzunluğu (mm)	24
