Nema 17 Harici 34mm Yığın 1,68A Vida Adımı 8mm(0,31496") Uzunluk 200mm Optik Artımlı Kodlayıcı 1000PPR

0 yorum - Yorum Yap

2.051,05 TL

5 + 1.949,84 TL

10 + 1.858,03 TL

50 + 1.774,33 TL

100 + 1.698,32 TL

Stokta var: 10000
Modeli: 17E13S1684MB4-200RS-OE1K
Brüt ağırlık: 0.52kg
Sertifikalı: ISO, CE, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

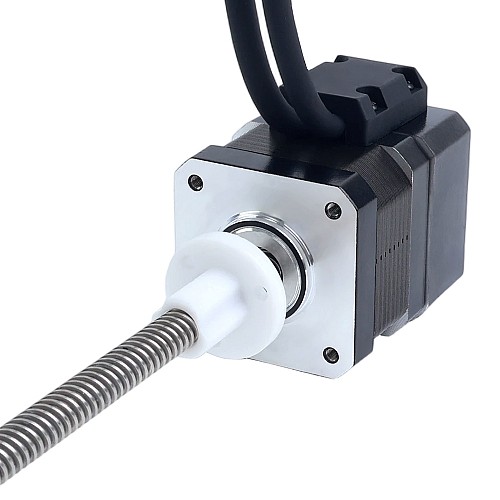

Bu Nema 17 lineer step motor, yüksek çözünürlüklü 1000 PPR optik artımlı bir kodlayıcıyı entegre eder. 8 mm çapında, 200 mm uzunluğunda bir ACME vida ve POM somuna sahiptir ve her devirde 8 mm lineer hareket sunar. Kodlayıcının dahil edilmesi, motorun konumsal hassasiyetini ve operasyonel kararlılığını önemli ölçüde artırarak, otomatik üretim, lojistik sistemleri, tıbbi cihazlar, sahne ekipmanları ve robotik dahil olmak üzere geniş bir uygulama yelpazesi için ideal bir çözüm haline getirir.

Motor Özellikleri

Üretici Parça Numarası: 17E13S1684MB4-200RS-OE1K
Motor Tipi: Harici Lineer Step Motor
Adım Açısı: 1,8°
Tutma Torku: 26Ncm(36,82oz.in)
Anma Akımı/Faz: 1,68A
Faz Direnci: 1,15 ± %10 ohm
Endüktans: 1,60mH ± %20 (1 kHz)
Gövde Boyutu: 42 x 42mm
Gövde Uzunluğu: 34mm

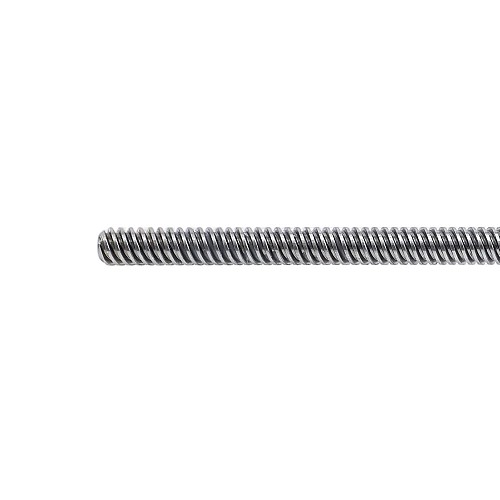

Vida Uzunluğu: 200mm(7,874 inç)
Vida Çapı: 8mm(0,315 inç)
Adım Başına İlerleme: 0,04mm(0,0015748 inç)
Devir Başına İlerleme: 8mm(0,315 inç)
Faz Sayısı: 4
Kablo Uzunluğu: 500mm

Kodlayıcı Özellikleri

Çıkış Devre Tipi: Diferansiyel tip
Kodlayıcı Tipi: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyal Kanalları: 2 kanal
Min. Besleme Gerilimi: 5V
Maks. Besleme Gerilimi: 5V
Çıkış Yüksek Gerilim: > 4V
Çıkış Düşük Gerilim: < 1V

Bağlantı

Pin	1	2	3	4
Motor	A+	A-	B+	B-
Renk	Siyah	Yeşil	Kırmızı	Mavi

Encoder	VCC	GND	EA+	EA-	EB+	EB-
Renk	Kırmızı	Beyaz	Siyah	Mavi	Sarı	Yeşil

● Özel bir doğrusal motor nasıl sipariş edilir? Özel Doğrusal Adım Motoru

● Yalnızca eski parça numaranız varsa, yenisini buradan alın Ayrıntıları Göster

● Lineer motora nasıl isim verdik? Parça Numarası Yapı

Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	1.68
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	1.6
Faz Direnci (ohm)	1.15
Tork/İtki Eğrisi Var Mı?	HAYIR
Tutma Torku (Ncm)	26
Tutma Torku (oz.in)	36.82
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Doğrusal Motor Tipi	Harici(Acme)
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	34
IP Derecelendirmesi	40
Kablo Uzunluğu (mm)	500
Kodlayıcı ile	Evet
Kurşun Sayısı	4
Kurşun Seyahati/Adım(mm)	0.04
Kurşun Seyahati/Devir (mm)	8
Kurşun Vida Çapı (mm)	8
Kurşun Vida Uzunluğu (mm)	200

Vida Ucu İşleme
- Belirtilen diş ve adıma sahip erkek/dişi dişli uçlar
- Özel işlenmiş yataklar ve halka olukları
- Altıgen veya kare uçlar
- Kanal açmalar ve çapraz delikler

Boşluksuz Somun

STEPPERONLINE, harici vidalı lineer aktüatörler (34 boyutu hariç) ve sabit olmayan vidalı lineer aktüatörler (24 ve 34 boyutu hariç) için boşluksuz somun sunmaktadır.
Milyonlarca döngü sonrasında vida ile STEPPERONLINE standart plastik somun arasında nominal bir boşluk olması normaldir. STEPPERONLINE birkaç milyon döngü garanti eder ancak fiziksel boşluk artabilir. Boşluğu azaltmak veya ortadan kaldırmak için STEPPERONLINE, yay basınçlı boşluksuz somun yapısı sunar.

Enkoderler

Uygulama gereksinimlerine göre, müşteriler indeks çıkışlı veya indekssiz tip ve tek uçlu veya diferansiyel çıkış yöntemi ile kolayca enkoder seçebilirler.
Ayrıca daha kolay ve hassas konumlandırma için çeşitli çözünürlükler serbestçe seçilebilir.
Tüm STEPPERONLINE standart enkoderleri optik ve artımlıdır. Enkoder seçerken özellikle boyut, çözünürlük, indeks ve çıkış yöntemi seçeneklerine dikkatle bakınız.

Frenler

Özellikle dikey uygulamalar veya ani güç kesintilerinde motorları tutmak için, STEPPERONLINE'un NEMA14, 17, 23, 24 ve 34 boyutları için standart güç kesmeli frenleri müşteri endişelerini azaltmada yardımcı olacaktır.

Kablolama ve Konnektörler

Uçları açıkta kablolar veya konnektörler
Bükülmüş tel uçları
Isı ile büzülen veya genişleyen borular
Kablo koruyucuları

Teflon Kaplı Vida

Müşteri uygulamaları yağsız vida ve somun kombinasyonu gerektiriyorsa, STEPPERONLINE step lineer aktüatörler için teflon kaplı vida sunar.
Teflon kaplı vida step lineer aktüatör, geleneksel SUS vidaya kıyasla daha uzun ömür ve daha iyi itme kuvveti üretimi sağlar.
Teflon kaplama, STEPPERONLINE'daki tüm vida seçeneklerine ve Harici, Sabit Olmayan ve Sabit gibi tüm lineer aktüatör tiplerine uygulanabilir.
Ek olarak, boşluksuz somun da teflon kaplı vida ile kombine edilebilir.
