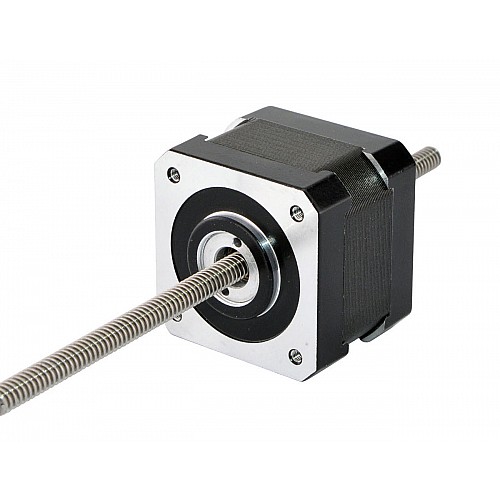

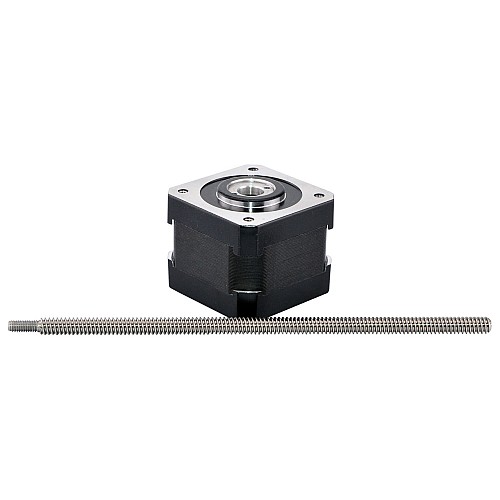

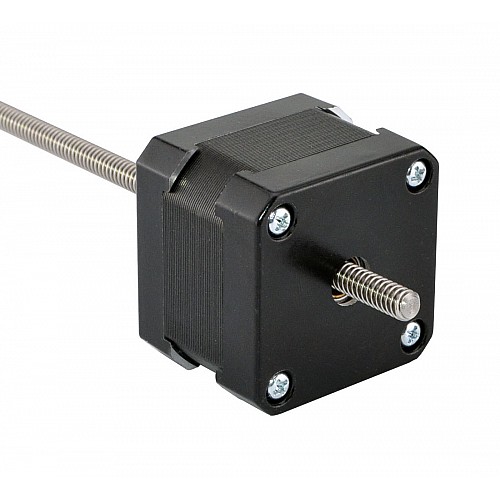

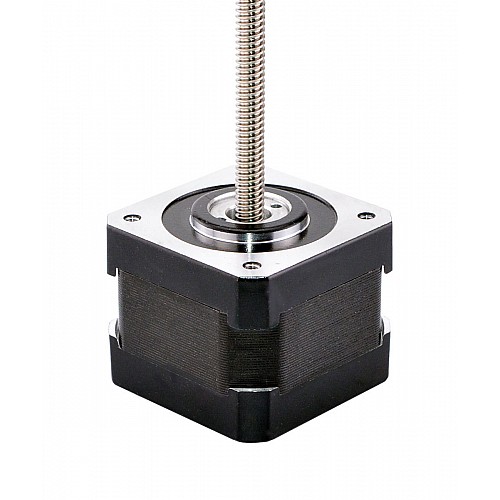

Nema 17 34 mm Yığın 1,5 A Kablo 0,794 mm (0,031") Uzunluk 150 mm

1 yorum - Yorum Yap

2.872,24 TL

5 + 2.769,75 TL

10 + 2.674,52 TL

50 + 2.585,27 TL

100 + 2.502,00 TL

Stokta var: Ön sipariş
Modeli: 17N13S1504LF3-150RS
Brüt ağırlık: 0.34kg
Sertifikalı: ISO, CE, RoHS

Ülke tıklayın｜canlı stok

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 10

Ön Sipariş Ne Demektir?

Ön sipariş ürünü, şu anda stokta olmayan bir üründür. Siparişinizi verdiğinizde, satın aldığınız ürüne özel üretim veya tedarik sürecine başlayacağız.

Motor kısmı 34 mm gövde 1,8 derece 1,5 A Nema 17 step motordur ve 6,35 mm (0,25") çapında 150 mm (5,9055") uzunluğunda bir vidalı mil ile çalışır, doğrusal hareket devir başına 0,794 mm'dir (0,03125"). Bu model, Haydon Kerk 43000 serisi 17 numaralı sabit olmayan step motor doğrusal aktüatörüyle neredeyse tamamen aynıdır.

Elektriksel Özellikler

Üretici Parça Numarası: 17N13S1504LF3-150RS(17N13S1504LF-150RS)
Motor Tipi: Sabit Olmayan Doğrusal Adım Motoru
Adım Açısı: 1,8°
Minimum İtme: 434N(300pps)
Anma Akımı/faz: 1,5A
Faz Direnci: 1,56 ohm
Voltaj: 2,33 V
Endüktans: 1,9mH±20%(1KHz)

Fiziksel Özellikler

Çerçeve Boyutu: 42 x 42 mm
Gövde Uzunluğu: 34mm
Kurşun Vida Uzunluğu: 150 mm (5,9055")
Kurşun Vida Çapı: Φ6,35 mm (0,25")
Kurşun/Adım: 0,00396875 mm (0,00015625")
Kurşun Seyahati/Devir: 0,794 mm (0,03125")
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 300mm
Ağırlık : 241g

Bağlantı

A+	A-	B+	B-
Kırmızı	Kırmızı/Beyaz	Yeşil/Beyaz	Yeşil

● Özel bir doğrusal motor nasıl sipariş edilir? Özel Doğrusal Adım Motoru

● Yalnızca eski parça numaranız varsa, yenisini buradan alın Ayrıntıları Göster

● Lineer motora nasıl isim verdik? Parça Numarası Yapı

Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	1.5
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	1.9
Faz Direnci (ohm)	1.56
Minimum İtme (N) @300pps	434
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 17 (42 x 42)
Doğrusal Motor Tipi	Esir Olmayan
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	34
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Seyahati/Adım(mm)	0.00396875
Kurşun Seyahati/Devir (mm)	0.794
Kurşun Uzunluğu (mm)	300
Kurşun Vida Çapı (mm)	6.35
Kurşun Vida Uzunluğu (mm)	150

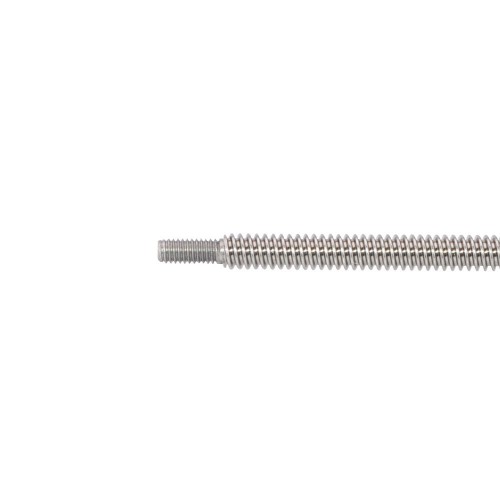

Vida Ucu İşleme
- Belirtilen diş ve adıma sahip erkek/dişi dişli uçlar
- Özel işlenmiş yataklar ve halka olukları
- Altıgen veya kare uçlar
- Kanal açmalar ve çapraz delikler

Boşluksuz Somun

STEPPERONLINE, harici vidalı lineer aktüatörler (34 boyutu hariç) ve sabit olmayan vidalı lineer aktüatörler (24 ve 34 boyutu hariç) için boşluksuz somun sunmaktadır.
Milyonlarca döngü sonrasında vida ile STEPPERONLINE standart plastik somun arasında nominal bir boşluk olması normaldir. STEPPERONLINE birkaç milyon döngü garanti eder ancak fiziksel boşluk artabilir. Boşluğu azaltmak veya ortadan kaldırmak için STEPPERONLINE, yay basınçlı boşluksuz somun yapısı sunar.

Enkoderler

Uygulama gereksinimlerine göre, müşteriler indeks çıkışlı veya indekssiz tip ve tek uçlu veya diferansiyel çıkış yöntemi ile kolayca enkoder seçebilirler.
Ayrıca daha kolay ve hassas konumlandırma için çeşitli çözünürlükler serbestçe seçilebilir.
Tüm STEPPERONLINE standart enkoderleri optik ve artımlıdır. Enkoder seçerken özellikle boyut, çözünürlük, indeks ve çıkış yöntemi seçeneklerine dikkatle bakınız.

Frenler

Özellikle dikey uygulamalar veya ani güç kesintilerinde motorları tutmak için, STEPPERONLINE'un NEMA14, 17, 23, 24 ve 34 boyutları için standart güç kesmeli frenleri müşteri endişelerini azaltmada yardımcı olacaktır.

Kablolama ve Konnektörler

Uçları açıkta kablolar veya konnektörler
Bükülmüş tel uçları
Isı ile büzülen veya genişleyen borular
Kablo koruyucuları

Teflon Kaplı Vida

Müşteri uygulamaları yağsız vida ve somun kombinasyonu gerektiriyorsa, STEPPERONLINE step lineer aktüatörler için teflon kaplı vida sunar.
Teflon kaplı vida step lineer aktüatör, geleneksel SUS vidaya kıyasla daha uzun ömür ve daha iyi itme kuvveti üretimi sağlar.
Teflon kaplama, STEPPERONLINE'daki tüm vida seçeneklerine ve Harici, Sabit Olmayan ve Sabit gibi tüm lineer aktüatör tiplerine uygulanabilir.
Ek olarak, boşluksuz somun da teflon kaplı vida ile kombine edilebilir.
