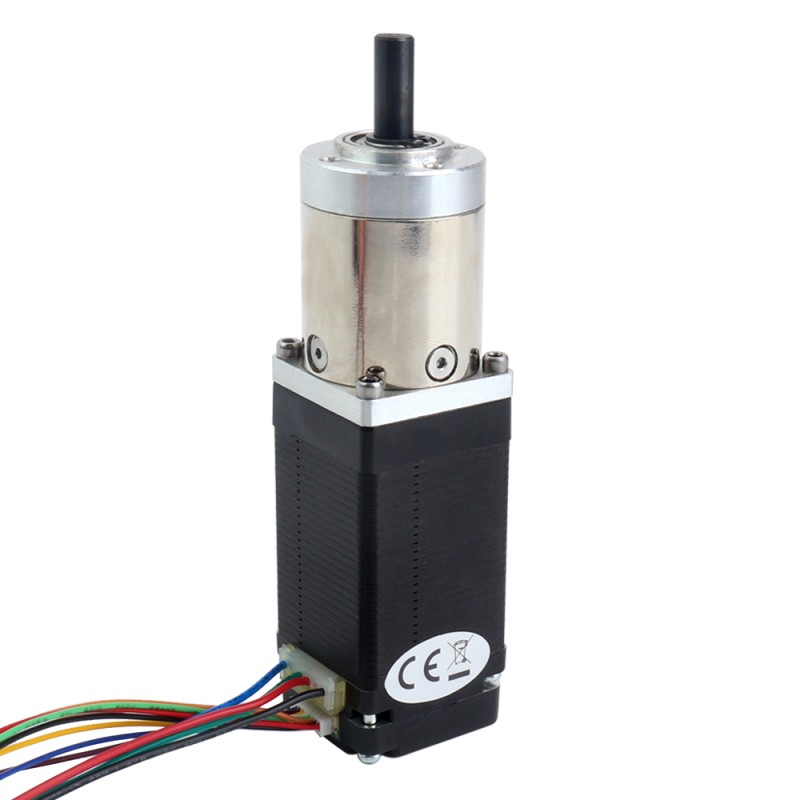

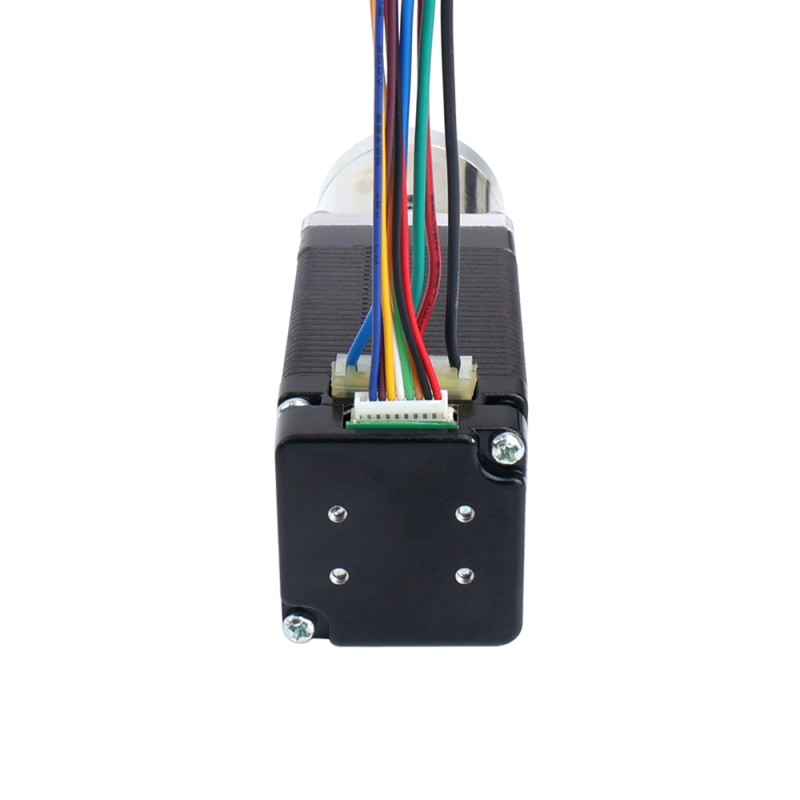

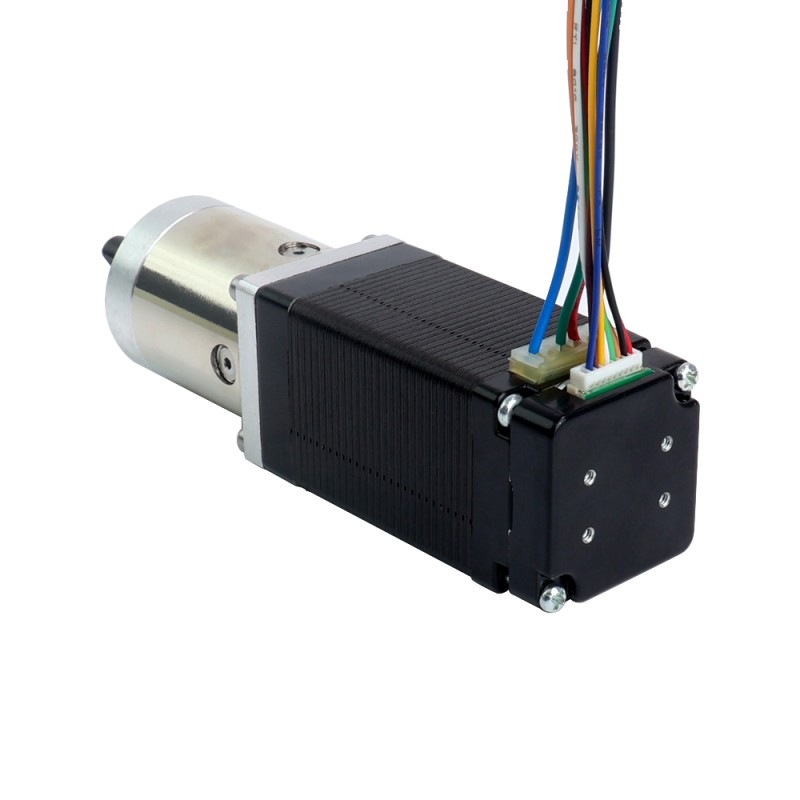

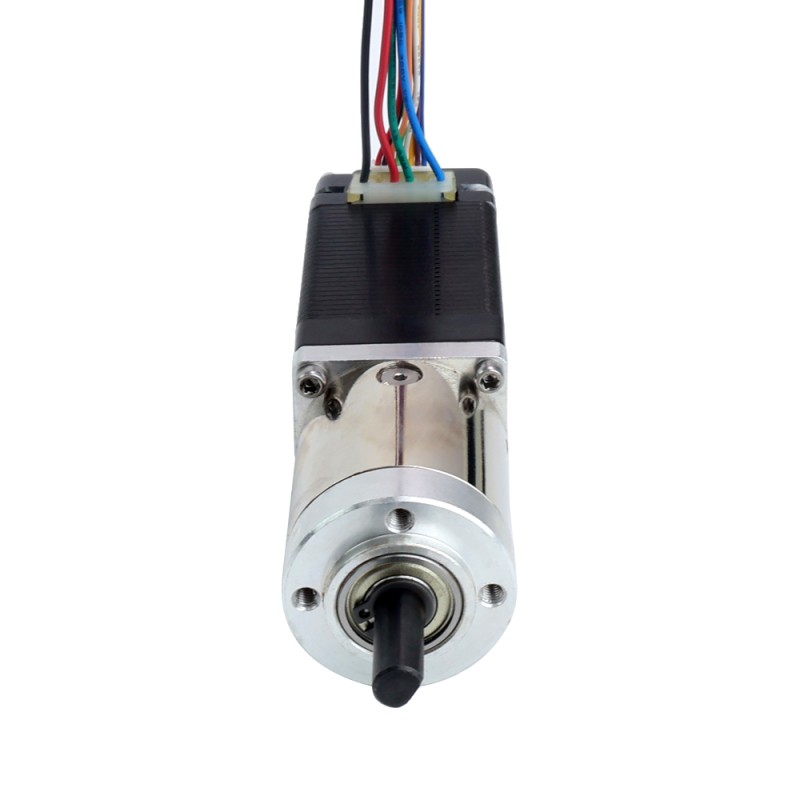

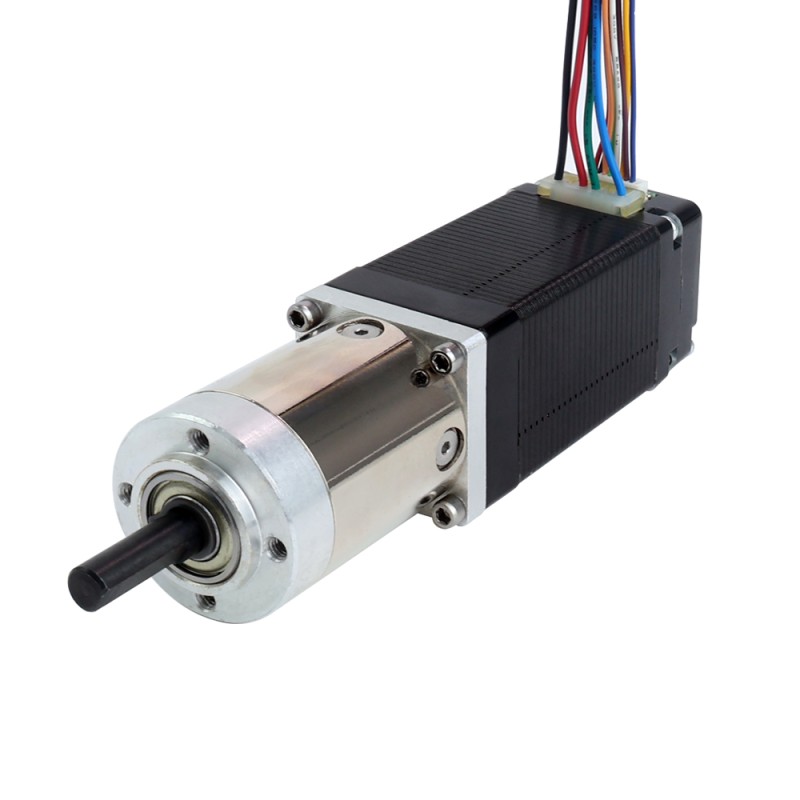

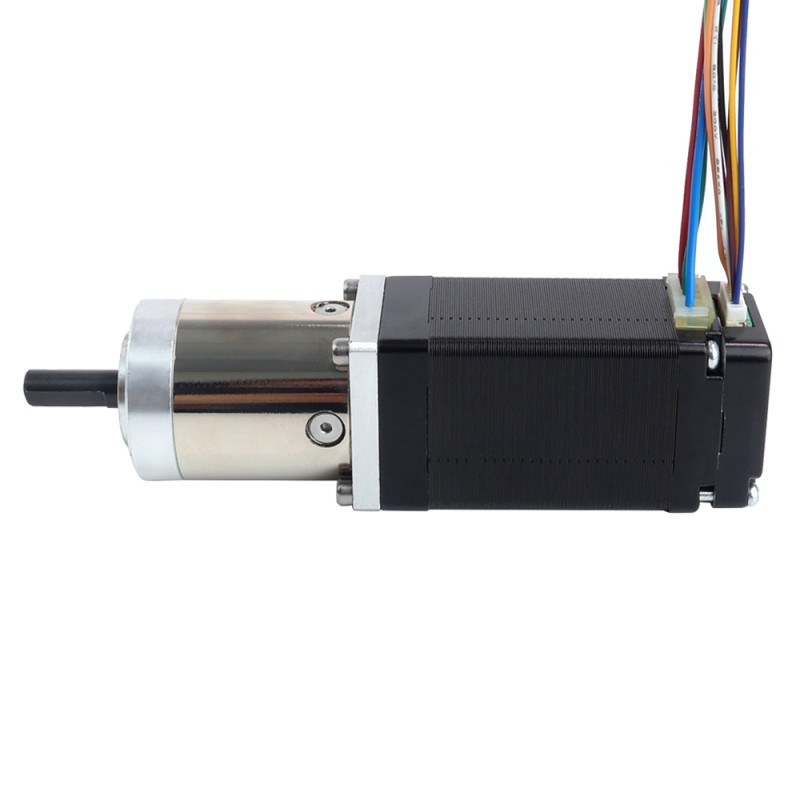

Nema 11 Step Motor, Dişli Kutusu Dişli Oranı 14:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR)

Nema 11 Step Motor, Dişli Kutusu Dişli Oranı 14:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR)
Nema 11 Step Motor, Dişli Kutusu Dişli Oranı 14:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR)
Nema 11 Step Motor, Dişli Kutusu Dişli Oranı 14:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR)
Nema 11 Step Motor, Dişli Kutusu Dişli Oranı 14:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR)
Nema 11 Step Motor, Dişli Kutusu Dişli Oranı 14:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR)
Nema 11 Step Motor, Dişli Kutusu Dişli Oranı 14:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR)
Ön sipariş
Nema 11 Step Motor, Dişli Kutusu Dişli Oranı 14:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR)
Nema 11 Step Motor, Dişli Kutusu Dişli Oranı 14:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR)
Nema 11 Step Motor, Dişli Kutusu Dişli Oranı 14:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR)
Nema 11 Step Motor, Dişli Kutusu Dişli Oranı 14:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR)
Nema 11 Step Motor, Dişli Kutusu Dişli Oranı 14:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR)
Nema 11 Step Motor, Dişli Kutusu Dişli Oranı 14:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR)
11HS20-0674D-PG14-AR4
Mil Çapı (mm)6
Kodlayıcı Çözünürlüğü1000PPR
Çıkış Sinyali Kanalları3
Faz Direnci (ohm)12
Soru
Sipariş ve UygunlukSatın alma için
Min. sipariş
10

İndirilenler

11HS20-0674D-PG14-AR4_Full_Datasheet.pdfPDF · 162.04KB11HS20-0674D-PG14-AR4.STEPSTEP · 1.67MBİndirmek için giriş yapın11HS20-0674D_Torque_curve.pdfPDF · 214.06KB
Aynı seri
ModelMil Çapı (mm)Kodlayıcı ÇözünürlüğüÇıkış Sinyali KanallarıFaz Direnci (ohm)FiyatStok
11HS12-0674D-PG100-E22-3006300PPR25.62.872,70 TLStokta Var
11HS12-0674D-PG27-E22-3006300PPR25.62.872,70 TLSiparişle
11HS12-0674D-PG5-E22-3006300PPR25.62.872,70 TLStokta Var
11HS20-0674D-EGS16-AR471000PPR3124.905,90 TLStokta Var
11HS20-0674D-PG100-E22-3006300PPR2123.007,94 TLStokta Var
11HS20-0674D-PG14-AR461000PPR3122.580,14 TLSiparişle
11HS20-0674D-PG14-AR4-USED61000PPR3121.290,30 TLStokta Var
11HS20-0674D-PG14-E22-3006300PPR2122.872,70 TLStokta Var
11HS20-0674D-PG5-E22-3006300PPR2122.980,80 TLStokta Var
11HS20-0674D-PG51-E22-3006300PPR2122.917,78 TLStokta Var
11HS20-0674S-PG14-E3006300PPR2122.857,98 TLSiparişle
Nema 11 Step Motor, Dişli Kutusu Dişli Oranı 14:1 ve Manyetik Kodlayıcı 1000PPR (4000CPR)
Bu Nema 11 dişli motor, AR4 kitindeki Joint 4 motorudur. 14:1 dişli oranına sahip planet dişli kutus... Devamını oku
0 yorum • Yorum Yap
itibaren
2.580,14 TL
5 + 2.428,34 TL
10 + 2.293,56 TL
50 + 2.173,04 TL
100 + 2.064,48 TL

Anlık stok durumunu görmek için ülkeye tıklayınız.

Sepete Ekle
Favorilere Ekle Karşılaştır
Satın alabilmek için asgari adet: 10
Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku

Bu Nema 11 dişli motor, AR4 kitindeki Joint 4 motorudur. 14:1 dişli oranına sahip planet dişli kutusu ve 3 kanallı ve 1000PPR (4000CPR) çözünürlüğe sahip çok ince ve uygun maliyetli manyetik artımlı kodlayıcılarla entegre edilmiştir. Ayrıca, sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için de iyi bir çözümdür.

Elektriksel Özellikler

  • Üretici Parça Numarası: 11HS20-0674D-PG14-AR4
  • Motor Tipi: Bipolar Step Motor
  • Adım Açısı：1,8 derece
  • Tutma Torku: 14Ncm(19.88oz.in)
  • Anma Akımı/faz: 0,67A
  • Faz Direnci: 12ohm
  • Endüktans: 7,5mH±20%(1KHz)
  • Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

  • Şanzıman Tipi: Planet
  • Dişli Oranı: 13.73:1
  • Verimlilik: %81
  • Yük olmayan durumdaki geri boşluk: <=1 derece
  • Maksimum İzin Verilen Tork: 3Nm (425oz.in)
  • Anlık İzin Verilen Tork: 5Nm(708oz.in)
  • Mil Maksimum Eksenel Yükü: 5N
  • Mil Maksimum Radyal Yükü: 25N

Kodlayıcı Spesifikasyonu

  • Çıkış Devresi Türü: Diferansiyel
  • Kodlayıcı Türü: Manyetik Artımlı
  • Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
  • Çıkış Sinyali Kanalları: 3 kanal
  • Besleme Voltajı Min: 3.3V
  • Besleme Voltajı Maksimum: 5,5 V
  • Çıkış Akımı: 20mA
  • Çıkış Yüksek Voltajı: 5V
  • Çıkış Düşük Voltajı: 0,2 V
  • Çıkış Frekansı Maksimum: 400kHZ

Fiziksel Özellikler

  • Çerçeve Boyutu: 28 x 28mm
  • Motor Uzunluğu: 51mm
  • Şanzıman Uzunluğu: 35mm
  • Mil Çapı: Φ6mm
  • Şaft Uzunluğu: 18mm
  • D-kesim Uzunluğu: 12mm
  • Potansiyel Müşteri Sayısı: 4
  • Kablo Uzunluğu: 500mm
  • Ağırlık: 312g

Motor ve Enkoder Bağlantısı

A+
A-
B+
B-
Siyah
Yeşil
Kırmızı
Mavi

Kodlayıcı
+5V
GND
EA+
EA-
EB+
EB-
EZ+
EZ-
Tel
Kırmızı
Siyah
Kahverengi
Turuncu
Mavi
Yeşil
Sarı
Beyaz
Ürün Tipi
Ürün Türü Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile Enkoder/Dişli Kutusu
Akım(A) 0.67
Bipolar/Tek Kutuplu Bipolar
Çıkış Devresi Tipi Diferansiyel
Çıkış Sinyali Kanalları 3
Endüktans (mH) 7.5
Faz Direnci (ohm) 12
Kodlayıcı Çözünürlüğü 1000PPR
Kodlayıcı Türü Manyetik Artımlı
Şanzımansız Tutma Torku (Nm) 0.14
Tork/İtki Eğrisi Var Mı? HAYIR
Fiziksel Özellikler
Ağırlık(g) 312
Çerçeve Boyutu (mm) Nema 11 (28 x 28)
Çıkış Mili Tipi D
Dişli Oranı 13.73
Gövde Uzunluğu (mm) 92.5
IP Derecelendirmesi 40
Kurşun Sayısı 4
Kurşun Uzunluğu (mm) 500
Mil Çapı (mm) 6
Şaft Uzunluğu (mm) 18
Şanzıman Tipi Ekonomi Gezegensel
Tek Şaft/Çift Şaft Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk <=1 deg
