Nema 11 Step Motor Bipolar L=32mm Dişli Oranı 100:1 Planet Dişli Kutusu

Üretimi durduruldu

Nema 11 Step Motor Bipolar L=32mm Dişli Oranı 100:1 Planet Dişli Kutusu

0 yorum - Yorum Yap

0,00 TL

Stokta var: 1
Modeli: 11HS12-0674S-PG100
Brüt ağırlık: 0.31kg
Sertifikalı: ISO, CE, UKCA, RoHS

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Satın alabilmek için asgari adet: 999

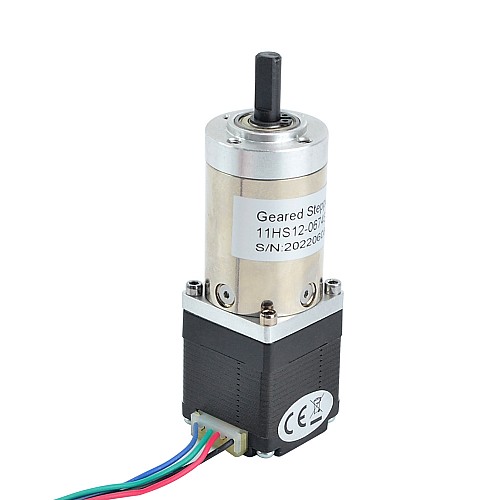

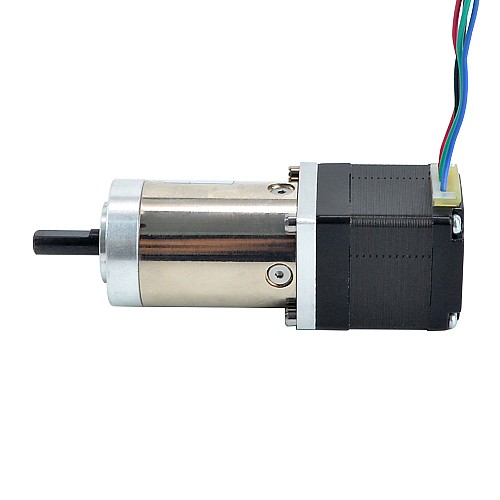

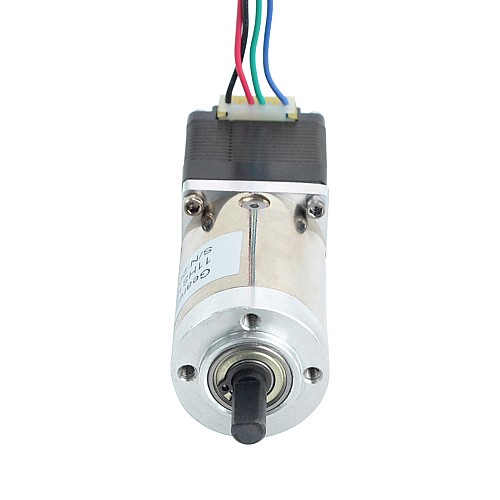

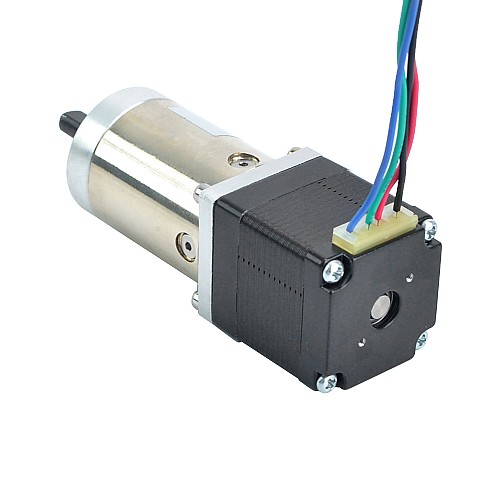

32 mm gövde ve 0,67 A nominal akıma sahip bu Nema 11 step motor, 99,548:1 dişli oranına sahip bir planet dişli kutusuyla entegre edilmiştir. Sınırlı alana sahip ancak düşük hız ve/veya yüksek tork gerektiren uygulamalar için iyi bir çözümdür.

Elektriksel Özellikler

Üretici Parça Numarası: 11HS12-0674S-PG100
Motor Tipi: Bipolar Step Motor
Şanzımansız Tutma Torku: 7Ncm(9.920oz.in)
Anma Akımı/faz: 0,67A
Faz Direnci: 5.6ohm
Endüktans: 4.0mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Dişli Oranı: 99.548
Verimlilik: %70
Boştayken Tepki: <=3 derece
Maksimum İzin Verilen Tork: 3Nm (425oz.in)
Anlık İzin Verilen Tork: 5Nm(708oz.in)
Mil Maksimum Eksenel Yükü: 5N
Mil Maksimum Radyal Yükü: 25N

Fiziksel Özellikler

Çerçeve Boyutu: 28 x 28mm
Motor Uzunluğu: 32mm
Şanzıman Uzunluğu: 44.6mm
Mil Çapı: Φ6mm
Şaft Uzunluğu: 18mm
D-kesim Uzunluğu: 12mm
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 300mm

Bağlantı

A+	A-	B+	B-
Siyah	Yeşil	Kırmızı	Mavi

Bazı nedenlerden dolayı bu ürünün üretimini ve satışını geçici olarak durdurduk. Bu ürün sipariş edilemez. Alternatif ürün 11HS12-0674D1-PG100'dür .

Ürün Tipi
Ürün Türü	Dişli Adım Motoru
Elektriksel Özellikler
Akım(A)	0.67
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	4.0
Faz Direnci (ohm)	5.6
Şanzımansız Tutma Torku (Nm)	0.07
Tork/İtki Eğrisi Var Mı?	HAYIR
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Çıkış Mili Tipi	D
Dişli Oranı	99.548
Envanter Yöntemi	Özel Envanter
IP Derecelendirmesi	40
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	Ekonomi Gezegensel
Tek Şaft/Çift Şaft	Tek Şaft
Yük Olmayan Durumdaki Geri Boşluk	<=3 derece
