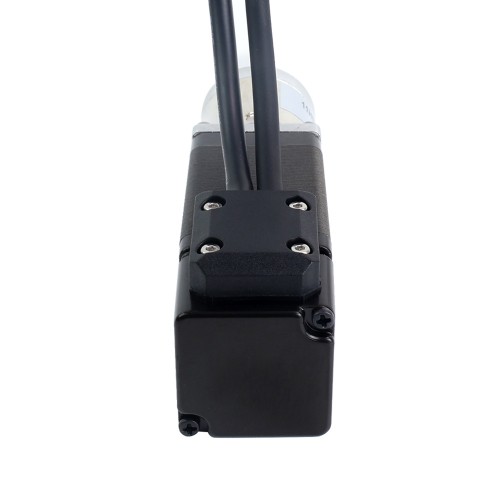

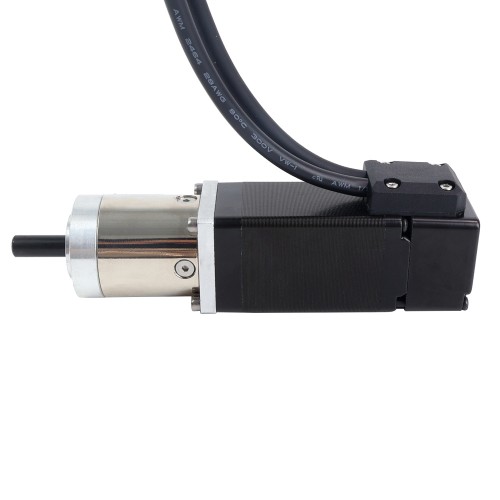

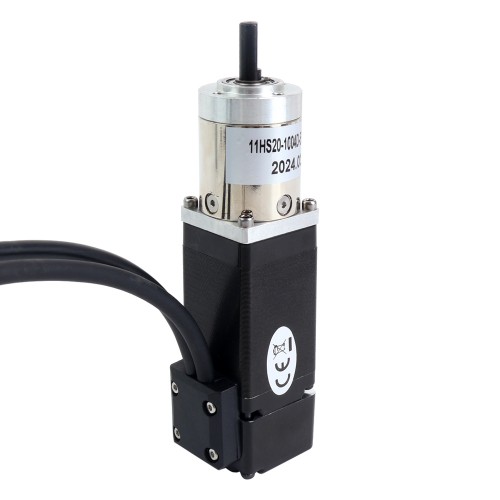

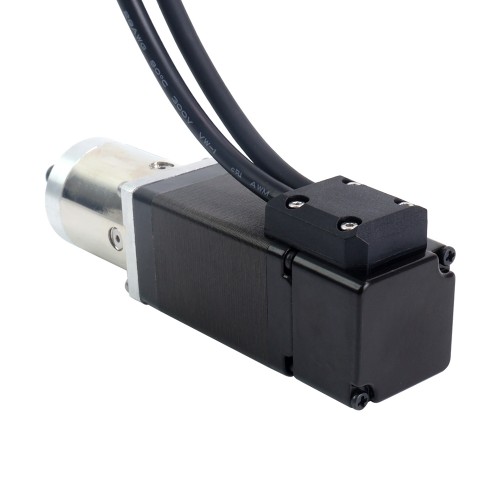

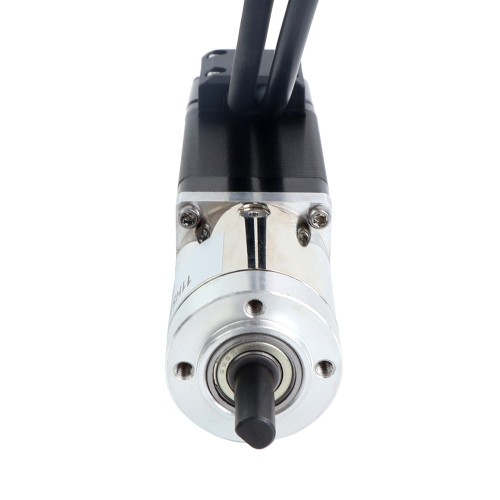

Nema 11 Kapalı Döngülü Dişli Adım Motoru L=51mm Dişli Oranı 14:1 Kodlayıcı 1000PPR(4000CPR)

0 yorum - Yorum Yap

3.886,02 TL

5 + 3.673,35 TL

10 + 3.482,47 TL

50 + 3.310,38 TL

100 + 3.154,51 TL

Stokta var: 10000
Modeli: 11HS20-1004D-E1000-PG14
Brüt ağırlık: 0.40kg
Sertifikalı: ISO, CE, UKCA, RoHS

Mevcut Seçenekler:

Gönderim yeri (Ülke tıklayın｜canlı stok)

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Bu, 1000ppr (4000cpr) artımlı optik kodlayıcı ve 13,73:1 planet dişli kutusu ile donatılmış bir Nema 11 kapalı devre adım motorudur; bu, motorun düşük hızlarında hassas konumlandırma kabiliyetlerini ve yüksek tork sağlamasını garanti eder ve onu otomobillerde, robotlarda, paketleme endüstrisinde, otomatik üretim hatlarında ve diğer otomatik ekipmanlarda yaygın olarak kullanılmasını sağlar.

Motor Özellikleri

Üretici Parça Numarası: 11HS20-1004D-E1000-PG14
Motor Tipi: Bipolar Step Motor
Şanzımansız Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 0,14 Nm (19,83 oz.in)
Anma Akımı/faz: 1.0A
Faz Direnci: 3,5 ohm
Endüktans: 3,2mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 300mm

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Şanzıman Uzunluğu: 35mm
Dişli Oranı: 14:1
Verimlilik: %80
Mil Çapı: Φ6mm
Şaft Uzunluğu: 18mm
Yük olmayan durumdaki geri boşluk: <=3 derece
Maksimum İzin Verilen Tork: 3 Nm (424,84 oz.in)
Anlık İzin Verilen Tork: 5Nm(708.06oz.in)

Kodlayıcı Spesifikasyonu

Çıkış Devresi Tipi: Diferansiyel Tip
Kodlayıcı Türü: Optik Artımlı
Kodlayıcı Çözünürlüğü: 1000PPR(4000CPR)
Çıkış Sinyali Kanalları: 3 Kanal
Besleme Voltajı Min: 4,5V
Besleme Voltajı Maksimum: 5,5 V
Yüksek Seviye Çıkış Voltajı: 2,4 V - Vcc
Düşük Seviye Çıkış Voltajı: ≤ 0,4 V

Bağlantı

Pin	1	2	3	4
Motor	A+	A-	B+	B-
Renk	Siyah	Yeşil	Kırmızı	Mavi

Kodlayıcı	VCC	GND	EA+	EA-	EB+	EB-	EZ+	EZ-
Renk	Kırmızı	Siyah	Beyaz	Sarı	Turuncu	Gri	Yeşil	Mavi

Motor, 8 milyon kez bükülebilen ve arızalanmayan oldukça esnek bir kabloyla birlikte geliyor.

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Enkoder/Dişli Kutusu
Anma Akımı (A)	1.0
Çıkış Devresi Tipi	Diferansiyel
Çıkış Sinyali Kanalları	3
Endüktans (mH)	3.2
Faz Direnci (ohm)	3.5
Kodlayıcı Çözünürlüğü	1000PPR
Kodlayıcı Türü	Optik Artımlı
Tutma Torku (Ncm)	14
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Çıkış Mili Tipi	D
Dişli Oranı	14
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	51
IP Derecelendirmesi	40
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	PG Serisi Planet Dişli Kutusu
