Name: Nema 11 Kapalı Döngü Dişli Adım Motoru L=51mm Dişli Oranı 100:1 Kodlayıcı 300PPR
Brand: STEPPERONLINE
SKU: 11HS20-0674D-PG100-E22-300
Price: 3007.94 TRY
Availability: InStock

Nema 11 Kapalı Döngü Dişli Adım Motoru L=51mm Dişli Oranı 100:1 Kodlayıcı 300PPR

11HS20-0674D-PG100-E22-300

Mil Çapı (mm)6

Kodlayıcı Çözünürlüğü300PPR

Çıkış Sinyali Kanalları2

Faz Direnci (ohm)12

Soru

İndirilenler

11HS20-0674D-PG100-E22-300_Full_Datasheet.pdfPDF · 90.55KB

Aynı seri

Model	Mil Çapı (mm)	Kodlayıcı Çözünürlüğü	Çıkış Sinyali Kanalları	Faz Direnci (ohm)	Fiyat	Stok
11HS12-0674D-PG100-E22-300	6	300PPR	2	5.6	2.872,70 TL	Stokta Var
11HS12-0674D-PG27-E22-300	6	300PPR	2	5.6	2.872,70 TL	Siparişle
11HS12-0674D-PG5-E22-300	6	300PPR	2	5.6	2.872,70 TL	Stokta Var
11HS20-0674D-EGS16-AR4	7	1000PPR	3	12	4.905,90 TL	Stokta Var
11HS20-0674D-PG100-E22-300	6	300PPR	2	12	3.007,94 TL	Stokta Var
11HS20-0674D-PG14-AR4	6	1000PPR	3	12	2.580,14 TL	Siparişle
11HS20-0674D-PG14-AR4-USED	6	1000PPR	3	12	1.290,30 TL	Stokta Var
11HS20-0674D-PG14-E22-300	6	300PPR	2	12	2.872,70 TL	Stokta Var
11HS20-0674D-PG5-E22-300	6	300PPR	2	12	2.980,80 TL	Stokta Var
11HS20-0674D-PG51-E22-300	6	300PPR	2	12	2.917,78 TL	Stokta Var
11HS20-0674S-PG14-E300	6	300PPR	2	12	2.857,98 TL	Siparişle

Nema 11 Kapalı Döngü Dişli Adım Motoru L=51mm Dişli Oranı 100:1 Kodlayıcı 300PPR

Bu NEMA 11 kapalı devre adım motoru, 99,548:1 planet dişli kutusu ve 300 ppr optik artımlı kodlayıcı... Devamını oku

0 yorum • Yorum Yap

itibaren

3.007,94 TL

5 + 2.866,26 TL

10 + 2.737,46 TL

50 + 2.619,70 TL

100 + 2.511,60 TL

Anlık stok durumunu görmek için ülkeye tıklayınız.

Gönderim yeri

Çin

Adet

Sepete Ekle

Favorilere Ekle Karşılaştır

Kolay İade

Teslimattan itibaren 30 gün içinde iade edebilirsiniz. Önce bizimle iletişime geçin, gerisini biz halledelim.

Devamını oku

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

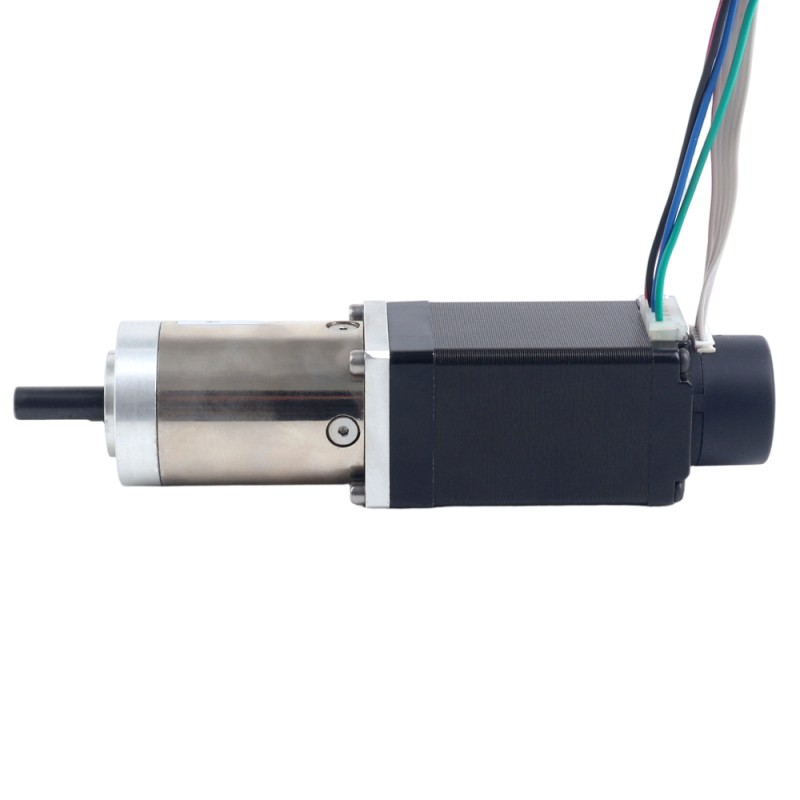

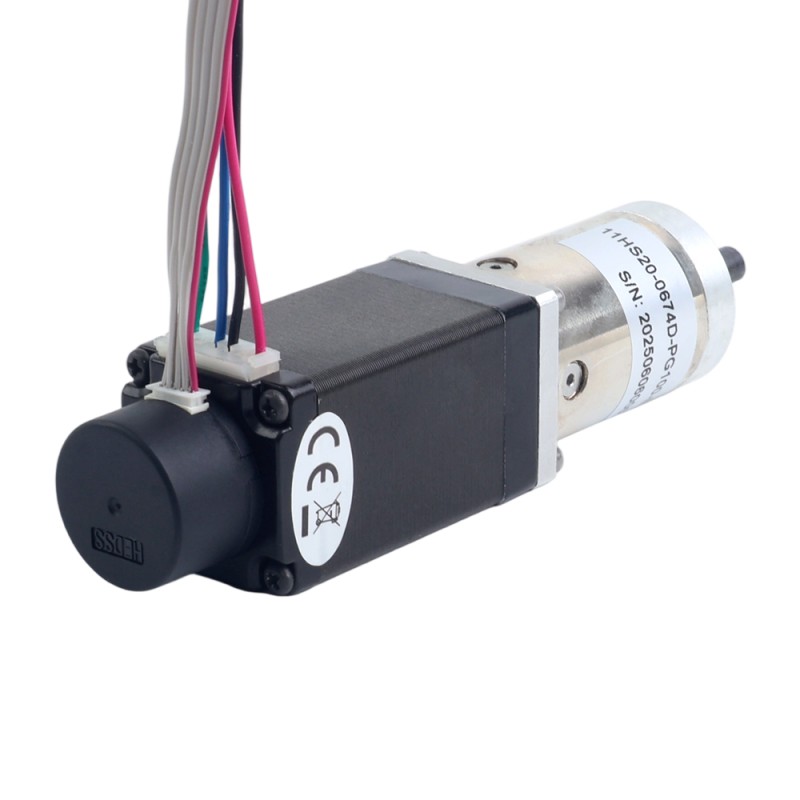

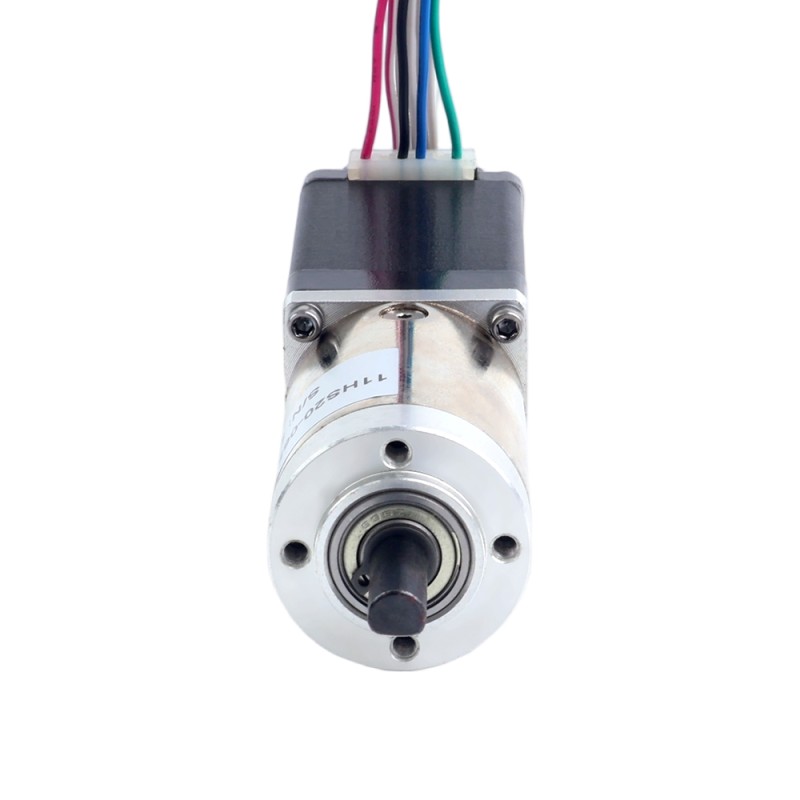

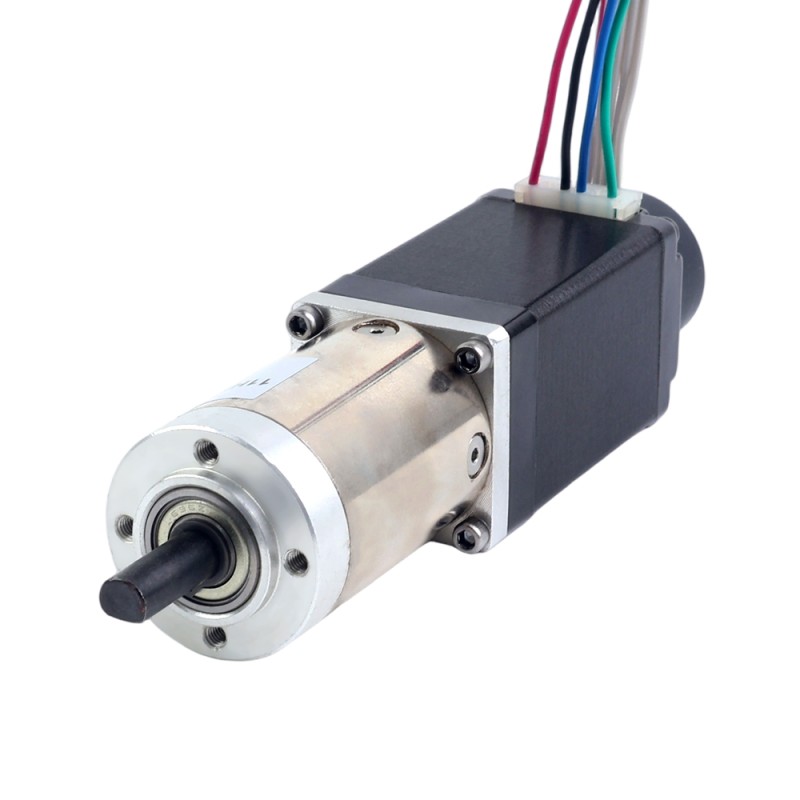

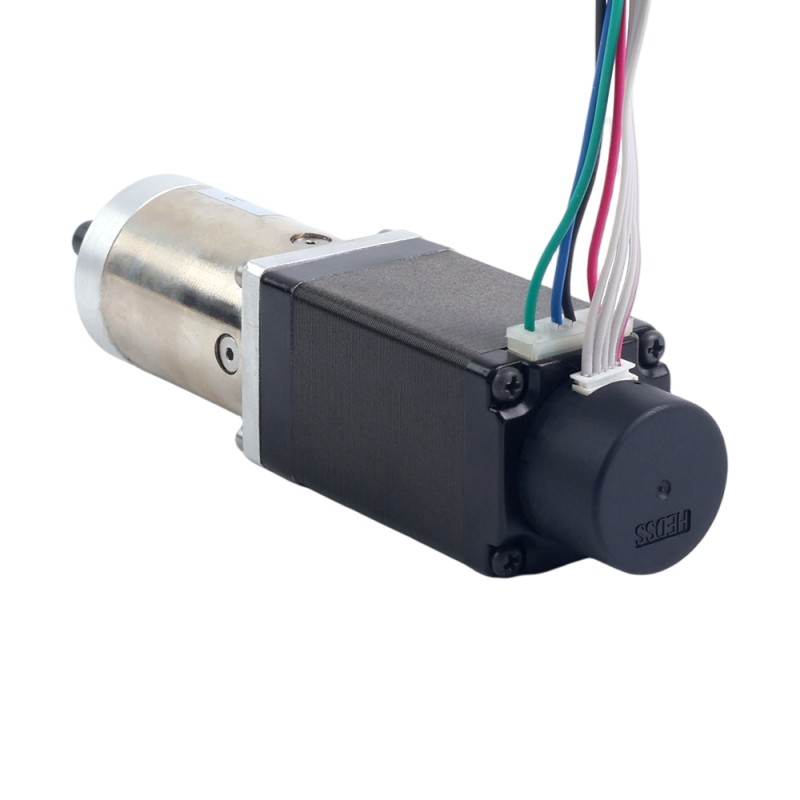

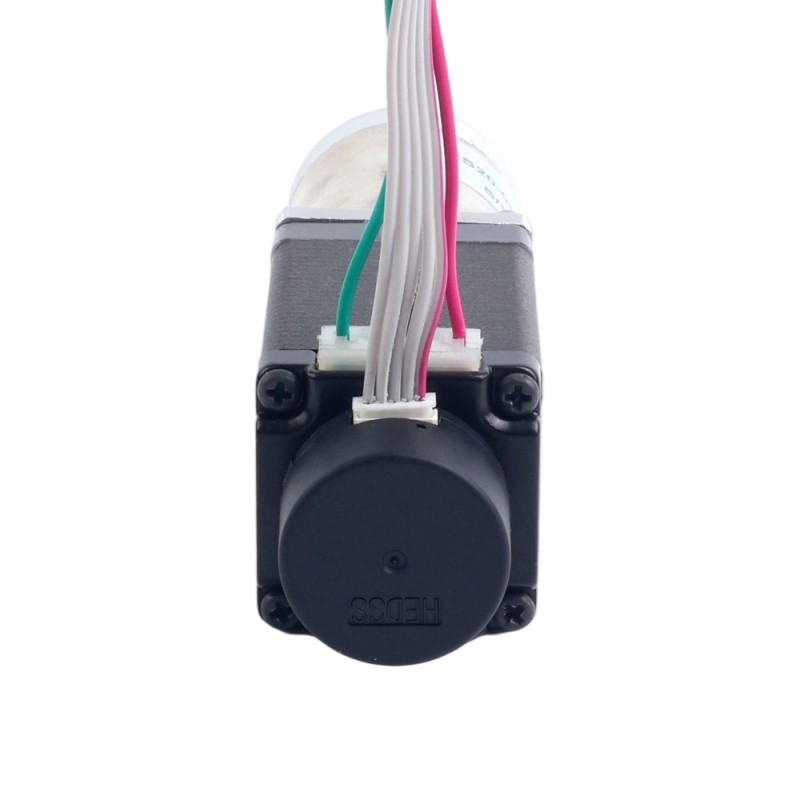

Bu NEMA 11 kapalı devre adım motoru, 99,548:1 planet dişli kutusu ve 300 ppr optik artımlı kodlayıcıyı bir araya getirerek düşük hızlarda bile yüksek tork ve hassas konumlandırma sağlar. Kapalı devre kontrol sistemi doğruluk ve stabilite sağlarken, yüksek dişli oranı hassas hareket kontrolü gerektiren zorlu uygulamalar için tork çıkışını artırır.

Motor Özellikleri

Üretici Parça Numarası: 11HS20-0674D-PG100-E22-300
Motor Tipi: Bipolar Step Motor
Şanzımansız Adım Açısı: 1,8 derece
Şanzımansız Tutma Torku: 0,14 Nm (19,83 oz.in)
Anma Akımı/faz: 0,67A
Faz Direnci: 12.00ohm
Endüktans: 6,50mH±20%(1KHz)
Yalıtım Sınıfı: B 130°C[266°F]
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 500mm

Şanzıman Özellikleri

Şanzıman Tipi: Planet
Şanzıman Uzunluğu: 44.6mm
Dişli Oranı: 99.548:1
Verimlilik: %73
Mil Çapı: Φ6mm
Şaft Uzunluğu: 18mm
D-Kesim uzunluğu: 12mm
Yük olmayan durumdaki geri boşluk: <=1 derece
Maksimum İzin Verilen Tork: 4 Nm (566,45 oz.in)
Anlık İzin Verilen Tork: 6Nm(849.67oz.in)
Mil Maksimum Eksenel Yükü: 5N
Mil Maksimum Radyal Yükü: 25N

Kodlayıcı Spesifikasyonu

Kodlayıcı Türü: Optik Artımlı
Besleme Voltajı : 5VDC
Çıkış akımı: ≤20mA
Çözünürlük: 300PPR
Çıkış Sinyali: 2 Kanal
Mil Çapı: Φ4mm
Çıkış Frekansı: ≤30KHz
Çıkış Düşük Voltajı: ≤0,3 VDC
Çıkış Yüksek Voltajı: ≥3,4 VDC

Bağlantı

Pin	1	2	3	4
Motor	A+	A-	B+	B-
Renk	Siyah	Yeşil	Kırmızı	Mavi

PIN	1	2	3	4	5
Kodlayıcı	0V	Kuzey Karolina	Ch B	+5V	Ch A

Ürün Tipi
Ürün Türü	Enkoderli, Frenli ve Şanzımanlı Motor
Elektriksel Özellikler
Adım Motoru ile	Enkoder/Dişli Kutusu
Anma Akımı (A)	0.67
Çıkış Devresi Tipi	İtme-Çekme (Tek Uçlu)
Çıkış Sinyali Kanalları	2
Endüktans (mH)	6.5
Faz Direnci (ohm)	12
Kodlayıcı Çözünürlüğü	300PPR
Kodlayıcı Türü	Optik Artımlı
Tutma Torku (Ncm)	14
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Çıkış Mili Tipi	D
Dişli Oranı	100
Gövde Uzunluğu (mm)	109.6
IP Derecelendirmesi	40
Mil Çapı (mm)	6
Şaft Uzunluğu (mm)	18
Şanzıman Tipi	PG Serisi Planet Dişli Kutusu
