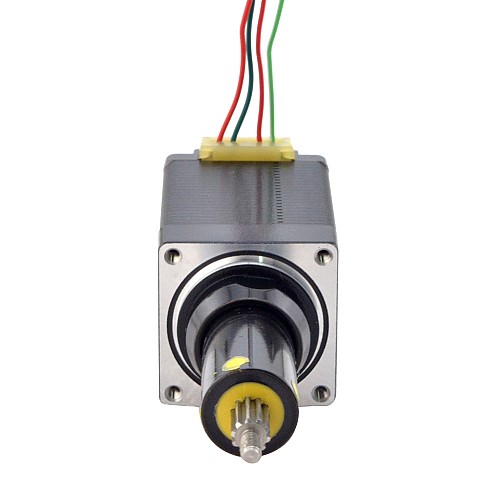

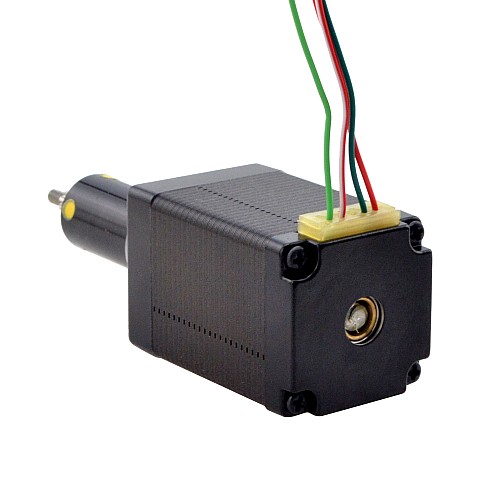

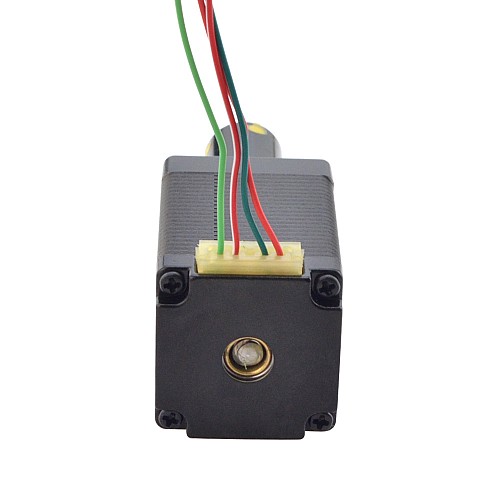

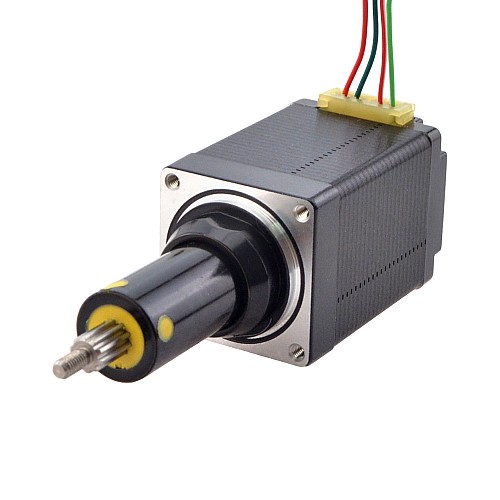

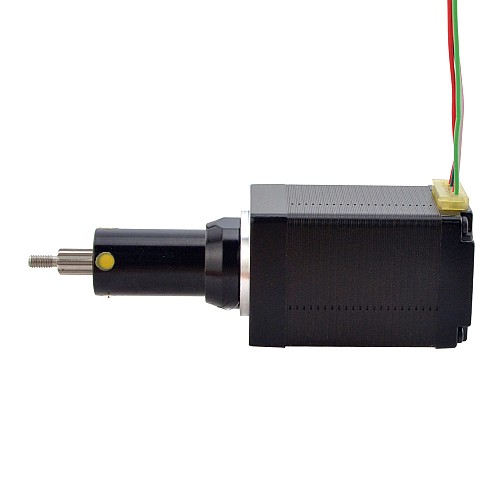

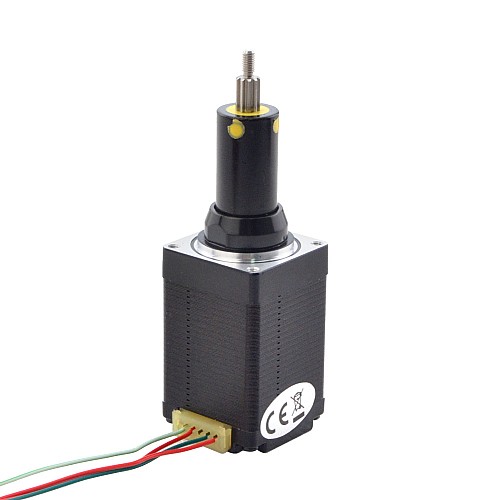

NEMA 11 Captive Acme Lineer Adım Motoru 1.0A 46mm Yığın Vida Bağlantısı 2.54mm (0.1") Hareket 25.4mm

0 yorum - Yorum Yap

2.623,28 TL

5 + 2.544,54 TL

10 + 2.470,25 TL

50 + 2.400,17 TL

100 + 2.333,96 TL

Stokta var: 10000
Modeli: 11C18S1004GD5-025RS
Brüt ağırlık: 0.30kg
Sertifikalı: ISO, CE, RoHS

Mevcut Seçenekler:

Gönderim yeri

Çin

Adet

Sepete Ekle

Soru

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Yerel Bir Depo Seçin, Daha Fazla Avantaj Elde Edin!

ABD, İngiltere, AB, Avustralya ve Rusya'daki müşteriler lütfen yerel bir depo seçimine öncelik verin. AB için Alman deposunu seçin. Bu seçimin faydaları arasında daha hızlı teslimat süreleri ve gümrük vergisi olmadığı için daha düşük toplam maliyetler bulunur.

24 saat içinde kargoya verilir!

24 saat içinde kargoya verilir ifadesi, yeterli stok olması durumunda ürününüzün 24 saat içinde depomuzdan kargoya verileceği veya gönderileceği anlamına gelir. daha fazla.

Bu model, 46 mm gövde uzunluğuna, 1,8 derece adım açısına ve 1,0 A nominal akıma sahip bir Nema 11 Captive ACME vidalı doğrusal adım motorudur. 4,76 mm (0,1874 inç) çapa, 25,4 mm (1 inç) Strok Uzunluğuna sahiptir ve doğrusal hareket hızı devir başına 2,54 mm'dir (0,1 inç). Yüksek performans, uzun ömür, düşük gürültü ve yüksek verimlilik özelliklerine sahiptir.

Elektriksel Özellikler

Üretici Parça Numarası: 11C18S1004GD5-025RS
Motor Tipi: Sabit
Adım Açısı: 1,8°
Tutma Torku: 0,1 Nm (14,164 oz.in)
Anma Akımı/faz: 1.0A
Faz Direnci: 3.7ohm
Endüktans: 3,7mH±20%(1KHz)

Fiziksel Özellikler

Çerçeve Boyutu: 28 x 28mm
Gövde Uzunluğu: 46mm
Strok Uzunluğu: 25,4 mm (1")
Kurşun Vida Çapı: Φ4,76 mm (0,1874")
Kurşun/Adım: 0,0127 mm (0,0005")
Kurşun Seyahati/Devir: 2,54 mm (0,1")
Potansiyel Müşteri Sayısı: 4
Kablo Uzunluğu: 300mm

Bağlantı

A+	A-	B+	B-
Kırmızı	Kırmızı/Beyaz	Yeşil	Yeşil/Beyaz

● Özel bir doğrusal motor nasıl sipariş edilir? Özel Doğrusal Adım Motoru

● Yalnızca eski parça numaranız varsa, yenisini buradan alın Ayrıntıları Göster

● Lineer motora nasıl isim verdik? Parça Numarası Yapı

Elektriksel Özellikler
Adım Açısı(derece)	1.8
Anma Akımı (A)	1.0
Bipolar/Tek Kutuplu	Bipolar
Endüktans (mH)	3.7
Faz Direnci (ohm)	3.7
Tork/İtki Eğrisi Var Mı?	Evet
Fiziksel Özellikler
Çerçeve Boyutu (mm)	Nema 11 (28 x 28)
Doğrusal Motor Tipi	Tutsak
Envanter Yöntemi	Özel Envanter
Gövde Uzunluğu (mm)	46
IP Derecelendirmesi	40
Kurşun Sayısı	4
Kurşun Seyahati/Adım(mm)	0.0127
Kurşun Seyahati/Devir (mm)	2.54
Kurşun Uzunluğu (mm)	300
Kurşun Vida Çapı (mm)	4.76
Strok Uzunluğu (mm/ft)	25.4

Vida Ucu İşleme
- Belirtilen diş ve adıma sahip erkek/dişi dişli uçlar
- Özel işlenmiş yataklar ve halka olukları
- Altıgen veya kare uçlar
- Kanal açmalar ve çapraz delikler

Boşluksuz Somun

STEPPERONLINE, harici vidalı lineer aktüatörler (34 boyutu hariç) ve sabit olmayan vidalı lineer aktüatörler (24 ve 34 boyutu hariç) için boşluksuz somun sunmaktadır.
Milyonlarca döngü sonrasında vida ile STEPPERONLINE standart plastik somun arasında nominal bir boşluk olması normaldir. STEPPERONLINE birkaç milyon döngü garanti eder ancak fiziksel boşluk artabilir. Boşluğu azaltmak veya ortadan kaldırmak için STEPPERONLINE, yay basınçlı boşluksuz somun yapısı sunar.

Enkoderler

Uygulama gereksinimlerine göre, müşteriler indeks çıkışlı veya indekssiz tip ve tek uçlu veya diferansiyel çıkış yöntemi ile kolayca enkoder seçebilirler.
Ayrıca daha kolay ve hassas konumlandırma için çeşitli çözünürlükler serbestçe seçilebilir.
Tüm STEPPERONLINE standart enkoderleri optik ve artımlıdır. Enkoder seçerken özellikle boyut, çözünürlük, indeks ve çıkış yöntemi seçeneklerine dikkatle bakınız.

Frenler

Özellikle dikey uygulamalar veya ani güç kesintilerinde motorları tutmak için, STEPPERONLINE'un NEMA14, 17, 23, 24 ve 34 boyutları için standart güç kesmeli frenleri müşteri endişelerini azaltmada yardımcı olacaktır.

Kablolama ve Konnektörler

Uçları açıkta kablolar veya konnektörler
Bükülmüş tel uçları
Isı ile büzülen veya genişleyen borular
Kablo koruyucuları

Teflon Kaplı Vida

Müşteri uygulamaları yağsız vida ve somun kombinasyonu gerektiriyorsa, STEPPERONLINE step lineer aktüatörler için teflon kaplı vida sunar.
Teflon kaplı vida step lineer aktüatör, geleneksel SUS vidaya kıyasla daha uzun ömür ve daha iyi itme kuvveti üretimi sağlar.
Teflon kaplama, STEPPERONLINE'daki tüm vida seçeneklerine ve Harici, Sabit Olmayan ve Sabit gibi tüm lineer aktüatör tiplerine uygulanabilir.
Ek olarak, boşluksuz somun da teflon kaplı vida ile kombine edilebilir.
